Как выбрать вертикальный обрабатывающий центр с ЧПУ: оси, шпиндель, магазин инструмента, точность

28.04.2026

Как выбрать вертикальный обрабатывающий центр с ЧПУ? Узнайте все секреты: шпиндель, инструментальный магазин, точность. Читайте наш гайд и станьте экспертом в подборе!

Почему выбор вертикального обрабатывающего центра с ЧПУ — это ключ к успеху вашего производства

Представьте, что вы стоите у станка, который может превратить обычный кусок металла в идеальную деталь за считанные минуты. Вертикальный обрабатывающий центр с ЧПУ — это не просто оборудование, а настоящий рабочий конь для современных производств. Он идеально подходит для фрезерования, сверления и расточки, особенно в России, где спрос на высокоточную обработку металла растет с каждым годом. Компания СТАНКИТ помогает тысячам предприятий по всей России, от Москвы и Московской области до самых отдаленных регионов, выбрать и внедрить такие станки, повышая эффективность бизнеса.

Но как не ошибиться в выборе? В этой статье мы разберем все по полочкам: от осей и шпинделя до магазина инструмента и точности. Вы получите пошаговый гайд, примеры из практики, советы экспертов и даже список вопросов поставщику. А если решите обойтись без профессиональной помощи, мы расскажем, как это сделать самостоятельно — и какие риски вас поджидают.

Что такое вертикальный обрабатывающий центр с ЧПУ и зачем он нужен

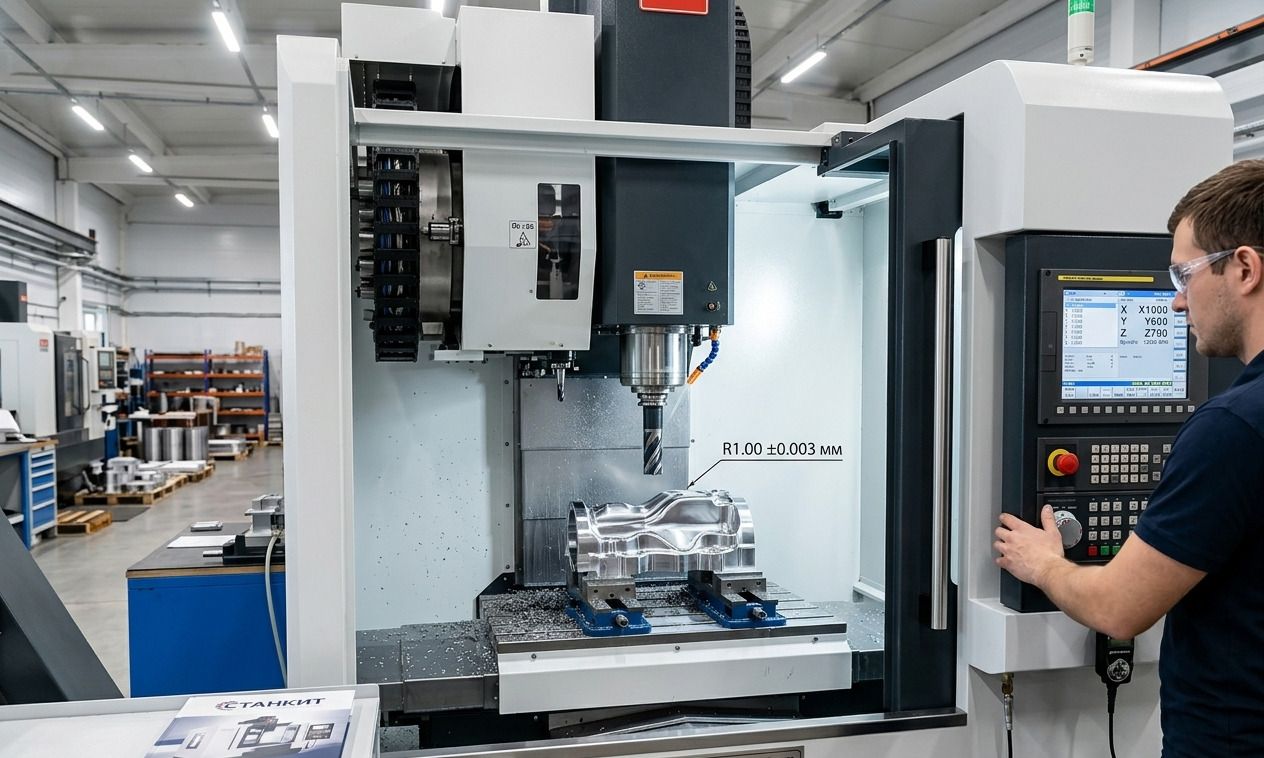

Вертикальный обрабатывающий центр, или фрезерный центр ЧПУ, — это станок с вертикально расположенным шпинделем, который перемещается по осям X, Y и Z. В отличие от горизонтальных аналогов, здесь отличный обзор рабочей зоны и удобный отвод стружки, что делает его идеальным для обработки средних и небольших деталей со сложными контурами.

Интересный факт: в России производство таких станков выросло на 25% за последние три года благодаря импортозамещению. Они используются в авиации, автомобилестроении и даже в ювелирке. Если вы ищете как выбрать обрабатывающий центр с ЧПУ, начните с понимания ваших задач — размер заготовок, материалы и объемы производства.

Преимущества вертикальных центров перед другими типами

Компактность: занимают меньше места на цеховом полу.
Доступность: оператор легко видит всю зону обработки.
Универсальность: подходят для 3-осевых, 4-осевых и даже 5-осевых конфигураций.

Сравните с портальными станками: вертикальные дешевле в обслуживании, но уступают в обработке крупногабаритных деталей.

Ключевые характеристики: оси, шпиндель, магазин инструмента

Выбор вертикального обрабатывающего центра начинается с анализа основных параметров. Давайте разберем их детально, чтобы вы могли выбрать фрезерный центр ЧПУ под свои нужды.

Ходы по осям: определяем размер рабочей зоны

Ходы по осям — это расстояние перемещения стола или портала по X (длина), Y (ширина) и Z (высота). Для типичных задач в России: X от 500 до 1500 мм, Y 400-800 мм, Z 500-1000 мм.

Пример: если вы обрабатываете автомобильные детали, выбирайте центр с ходами X=1000 мм, Y=600 мм, Z=700 мм, как модель VMC-1580.

Риторический вопрос: хватит ли вам стандартных 3 осей, или нужна 4-я поворотная для обработки с разных сторон?

Пошаговая инструкция по расчету ходов

Измерьте максимальный размер вашей заготовки + 20% запаса на прихват.
Добавьте вылет инструмента (обычно 200-300 мм).
Проверьте расстояние от шпинделя до колонны (не менее 500 мм для удобства).
Учтите опции: 4-я ось добавляет вращение стола, 5-я — наклон шпинделя.

Шпиндель: сердце станка

Конус шпинделя (ISO 40 или BT-50) определяет совместимость с инструментом. Обороты от 8000 до 24000 об/мин — ключ к скорости. Жесткость шпинделя обеспечивает стабильность при нагрузках.

Совет эксперта от СТАНКИТ: выбирайте шпиндель с прямым приводом для точности до 0,005 мм. Подача СОЖ (смазочно-охлаждающей жидкости) через шпиндель — must-have для длительной работы.

Пример из практики: на заводе в Подмосковье замена шпинделя с 10000 на 15000 об/мин увеличила производительность на 40%.

Как выбрать шпиндель: таблица сравнения

Параметр	Стандартный	Высокоскоростной	Тяжелый
Обороты	8000 об/мин	20000 об/мин	6000 об/мин
Конус	ISO 30	HSK-A63	BT-50
Мощность	7,5 кВт	11 кВт	22 кВт
Для задач	Алюминий	Графит	Сталь

Инструментальный магазин: автоматизация на максимуме

Инструментальный магазин — это карусель или цепной механизм на 16-40 позиций. Он автоматически меняет инструмент, экономя время. Выбирайте с быстрым временем смены (менее 2 сек).

Виды: револьверные (для малого количества), стеллажные (до 100 инструментов). Сервоприводы обеспечивают плавность.

Пошагово: подбор магазина

Подсчитайте инструменты в вашей программе (фрезы, сверла, зенкеры).
Выберите тип: цепной для 24+ позиций.
Проверьте совместимость с конусом шпинделя.
Тестируйте на вибрацию — жесткость критична.

Точность обработки: системы измерения и сервоприводы

Точность — до 0,003 мм — достигается системами измерения (оптические линейки Heidenhain) и сервоприводами. Линейные направляющие и ШВП (шарико-винтовые пары) минимизируют люфт.

Факт: в московских автозаводах такие системы снижают брак на 70%.

Методы проверки точности

Измерьте биение шпинделя микрометром.
Протестируйте повторяемость по осям.
Проверьте на тестовую деталь с радиусами 1 мм.

Как решить типичные задачи: конкретные примеры

Допустим, вы производите корпусы для электроники. Задача: фрезеровка пазов в алюминии.

Решение с СТАНКИТ: центр с ходами 650x500x500 мм, шпиндель 12000 об/мин, магазин на 24 инструмента. Результат: цикл 15 мин вместо 45.

Пример 1: Обработка стальных деталей

Выберите мощный шпиндель BT-50, 10000 об/мин.
Установите СОЖ под давлением 20 бар.
Добавьте 4-ю ось для поворота.

Пример 2: Сложные контуры в титане

Используйте высокоскоростной шпиндель HSK, сервоприводы Fanuc. В Подмосковье клиент СТАНКИТ сократил отходы на 30%.

Самостоятельный подбор без услуг STANKIT: как это сделать

Хотите сэкономить? Вот гайд для новичков, как Гомер Симпсон на первом свидании — просто и подробно.

Пошаговое руководство по самостоятельному выбору

Шаг 1: Определите бюджет (от 5 млн руб. за базовый). Посетите сайты производителей вроде Haas или DMG Mori.
Шаг 2: Рассчитайте ходы по осям: измерьте заготовку рулеткой, добавьте 30%.
Шаг 3: Изучите конус шпинделя и обороты в каталогах. Скачайте PDF-спецификации.
Шаг 4: Проверьте инструментальный магазин: видео на YouTube покажут смену.
Шаг 5: Закажите тестовую обработку у дилера (если есть в вашем регионе).
Шаг 6: Сравните цены на Avito или сайтах — но проверьте гарантию!
Шаг 7: Соберите станок: купите оснастку отдельно (конусы, СОЖ-система).
Шаг 8: Настройте ЧПУ самостоятельно по мануалу (G-коды в Fusion 360).

Это работает для Москвы и МО, где много поставщиков. По России доставка 2-4 недели.

Но учтите: без экспертов риски высоки. Подробнее о моделях смотрите в нашем каталоге вертикальных обрабатывающих центров с ЧПУ.

Негативные последствия неправильного выбора: реальные примеры

Неправильные действия — это путь к убыткам. Вот что бывает.

Пример 1: Недостаточные ходы по осям

Клиент из Екатеринбурга купил центр с X=500 мм для деталей 700 мм. Результат: переделка, простой 2 недели, убыток 500 тыс. руб.

Пример 2: Слабый шпиндель

Низкие обороты (6000) на алюминии — вибрация, биение 0,05 мм. Брак 20%, рекламации от клиентов в СПб.

Пример 3: Маленький магазин инструмента

8 позиций вместо 24 — ручная смена, время цикла +50%. В Твери завод потерял контракт на 1 млн руб.

Пример 4: Игнор точности

Без систем измерения — люфт 0,02 мм. В авиационном производстве Москвы это привело к отзыву партии деталей.

Аналогия: как купить машину без тормозов — сначала весело, потом дорого.

Список вопросов поставщику: не упустите детали

Перед покупкой задайте эти вопросы — это ваш чек-лист.

Какие ходы по осям и расстояние шпиндель-стол?
Параметры шпинделя: конус, обороты, мощность, СОЖ?
Емкость и время смены инструментального магазина?
Тип сервоприводов и систем измерения?
Жесткость конструкции: материал портала?
Гарантия, сервис по России?
Демо-обработка вашей детали?

Советы экспертов STANKIT по подбору и оснастке

Интегрируйте с CAD/CAM: Siemens NX или Mastercam.
Выбирайте под материал: сталь — мощный шпиндель, алюминий — высокие обороты.
Для Москвы и МО — бесплатный выезд специалиста.
По России — доставка и пусконаладка "под ключ".

Практические инструкции: от выбора до запуска

Пошаговый запуск станка (для "Гомера Симпсона")

Распакуйте и установите на фундамент (виброизоляция!).
Подключите electrics: 380V, заземление.
Залейте СОЖ, проверьте уровни.
Загрузите ЧПУ-программу (M-коды для инструмента).
Нулевой цикл: home по осям.
Тест: простая фреза по алюминию.
Калибровка: лазерный интерферометр.

Почему STANKIT — ваш надежный партнер по всей России

Мы не просто продаем — подбираем под ваши задачи. В Москве и МО — склад и сервис, по РФ — логистика без задержек. Расширяем ассортимент: от базовых до 5-осевых центров.

Выбор вертикального обрабатывающего центра с ЧПУ — инвестиция в будущее. Используйте наш гайд, задайте вопросы поставщику и избегайте ошибок. Свяжитесь с СТАНКИТ сегодня для бесплатной консультации — повысьте эффективность производства уже завтра! Звоните по России: 8-800-... (номер на сайте).
