Станок лазерной резки TEKTON GM 3D-5 Axis 12 000 Вт (тавр, двутавр)

Лазерный станок для резки металла TEKTON GM 3D-5 Axis 12 кВт предназначен для обработки объемных металлических конструкций и тяжелого фасонного проката —двутавров, тавров, швеллеров, уголков и труб большого сечения.

Пятиосевая кинематика обеспечивает обработку проката по всей длине без его перепозиционирования.

Рабочее поле — 26 000 × 2 500 мм.

Станок выполняет резку, пробивку отверстий, выборку пазов и снятие фасок под сварку за один проход. Он автоматизирует заготовительную линию, заменяя собой комплекс из ленточнопильных, сверлильных и фрезеровочных станков.

Мощность лазерного источника 12 кВт и скорость позиционирования 30 м/мин сокращают производственный цикл и исключают ручную доработку деталей. Точность позиционирования по осям X/Y/Z ≤0,1 мм и точность резки ≤0,5 мм обеспечивают чистую линию реза без образования шлака и грата.

Конструкция и технологические преимущества

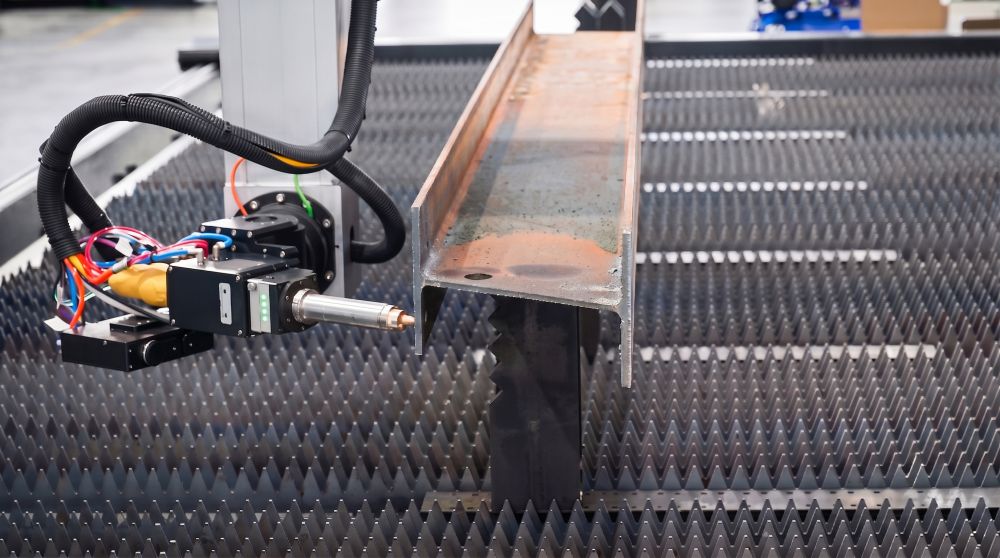

Пятиосевая кинематическая система

Режущая головка перемещается сразу в пяти плоскостях — это обеспечивает круговой доступ к детали на 360 градусов. Это позволяет обрабатывать полки и стенки двутавров под любыми углами без переориентации заготовки. Скошенные фаски снимаются за один проход прямо в процессе раскроя, исключая последующую слесарную доработку при сборке.

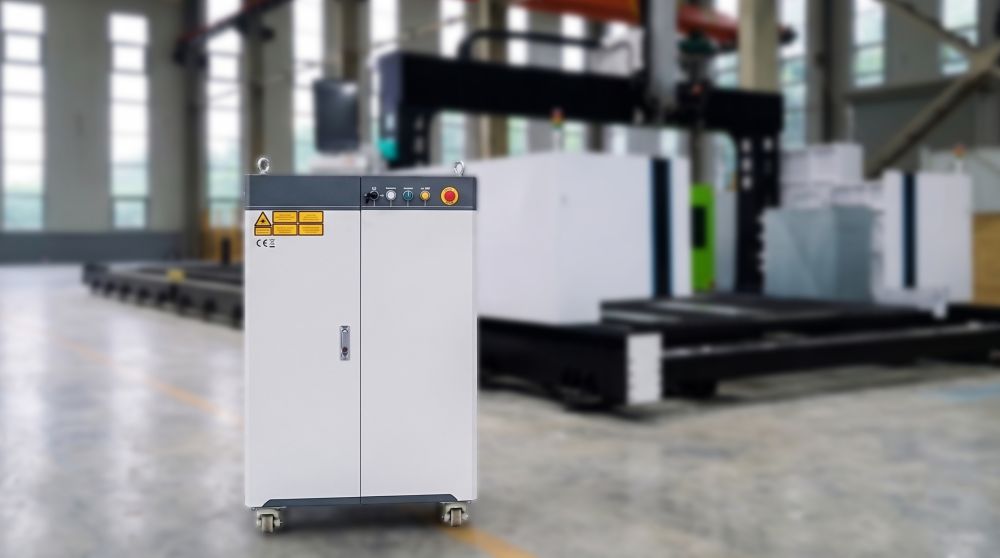

Волоконный лазерный источник

Твердотельный источник мощностью 12 кВт генерирует лазерный луч, свойства которого обеспечивают сквозное пробитие и резку толстостенного проката в соответствии с таблицей толщин, представленной ниже.

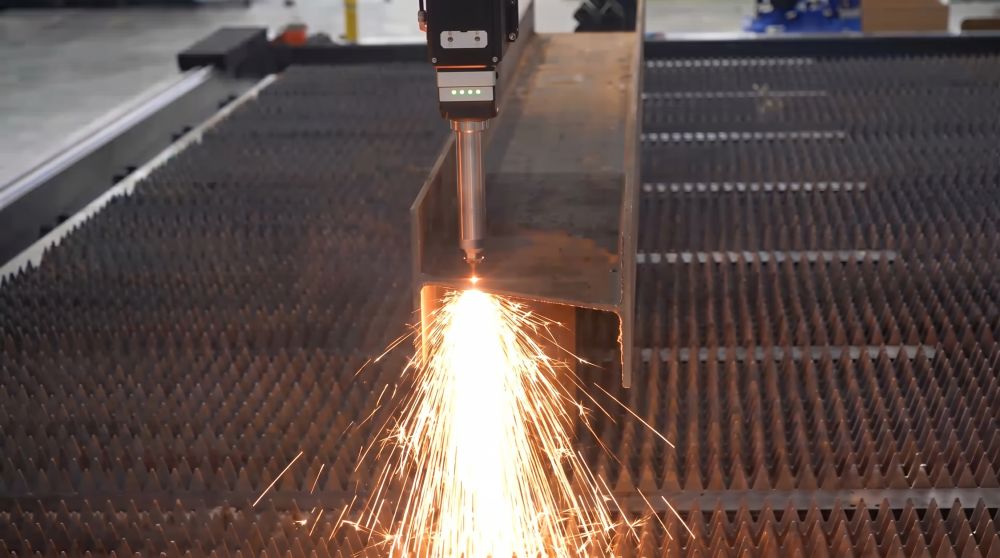

Режущая головка с автоматической фокусировкой

Оснащена емкостными датчиками высоты, которые отслеживают расстояние до металла с точностью до 0,01 мм. При переходе между слоями разной толщины фокусное расстояние корректируется мгновенно, что позволяет без остановки продолжить резку.

Система сканирования геометрии проката

Встроенные датчики в реальном времени определяют фактические границы заготовки и автоматически компенсируют производственные погрешности (кривизну, скручивание, саблевидность). Траектория луча корректируется автоматически, обеспечивая точное соответствие монтажных отверстий и пазов проектной документации.

Траверсная система предотвращения столкновений

Специальный модуль непрерывно отслеживает положение режущей головки. При приподнимании отрезанного фрагмента система мгновенно уводит головку выше, предотвращая ее повреждение из-за удара о металл.

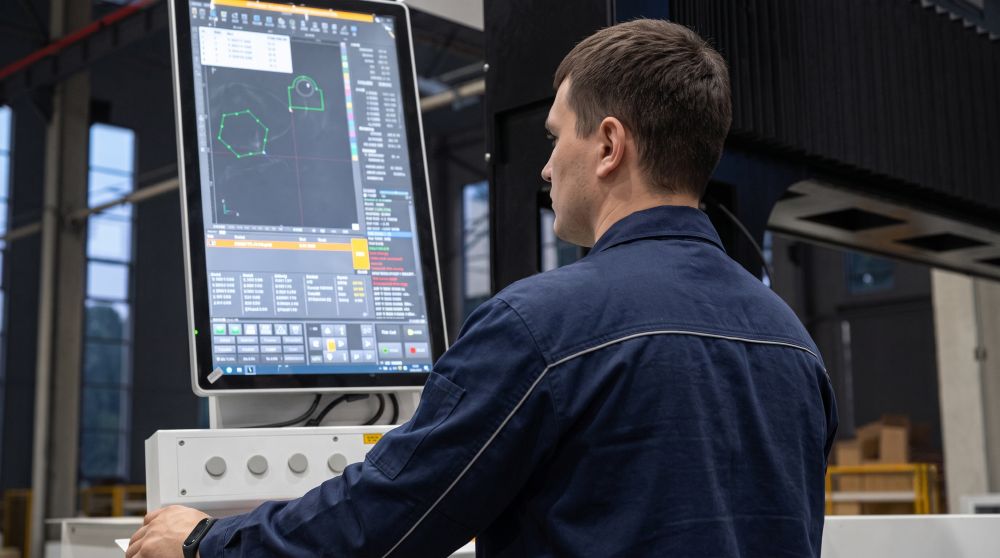

Система ЧПУ CypCut

Профессиональный комплекс на базе Windows объединяет функции проектирования и автоматической генерации управляющих кодов. Точность позиционирования по осям X/Y/Z составляет ≤0,1 мм, что обеспечивает чистую линию реза.

Функции системы:

• Автоматическая оптимизация раскладки деталей по длине профиля
• Встроенные библиотеки параметров для стандартных промышленных профилей
• Резка по общей кромке для сокращения расхода технологического газа.

Беспроводной пульт дистанционного управления

Позволяет оператору находиться непосредственно у рабочей зоны и корректировать координаты сопла, скорость резки и давление газов. Применяется в процессе пусконаладки либо при первичной настройке под конкретную заготовку.

Модульная сварная станина из стали

Сварная модульная конструкция из высокопрочной стали проходит термообработку для снятия внутренних напряжений. Массивный каркас гасит вибрации и инерционные нагрузки при перемещении тяжелого портала. Модульная архитектура позволяет собрать рабочий стол длиной до 26 метров и шириной 2,5 метра, чтобы загружать длинномерный прокат целиком, без предварительной рубки на части.

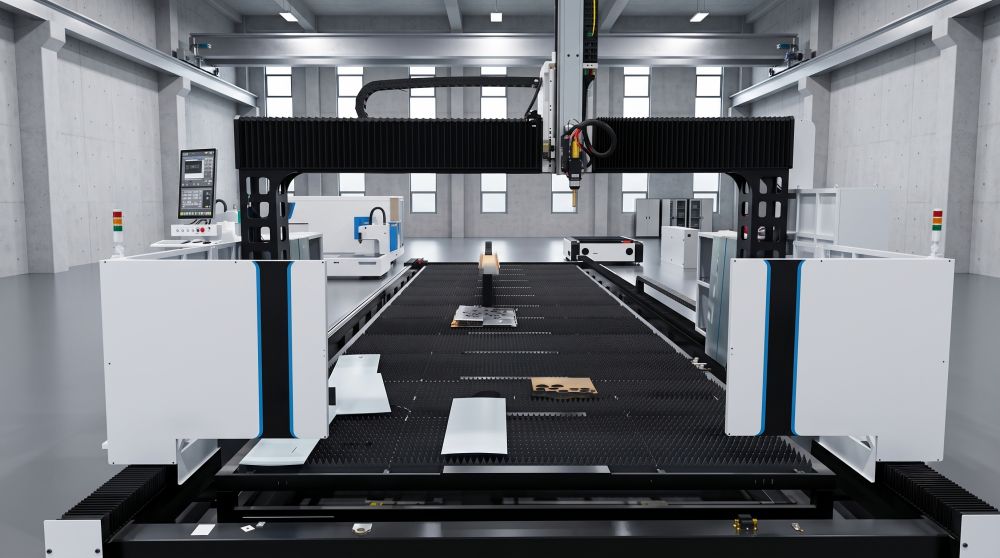

Защита от искр

По обеим сторонам зоны резки установлены стальные защитные экраны. Они ограничивают зону разлета искр и расплавленных частиц металла, предотвращая их попадание на направляющие, кабельные трассы и соседнее оборудование.

Ориентировочные максимальные толщины резки

Примечание: приведенные данные являются справочными и зависят от марки материала, состава газа и конкретных условий резки. Для получения точных значений по вашим заготовкам обратитесь к специалистам СТАНКИТ.

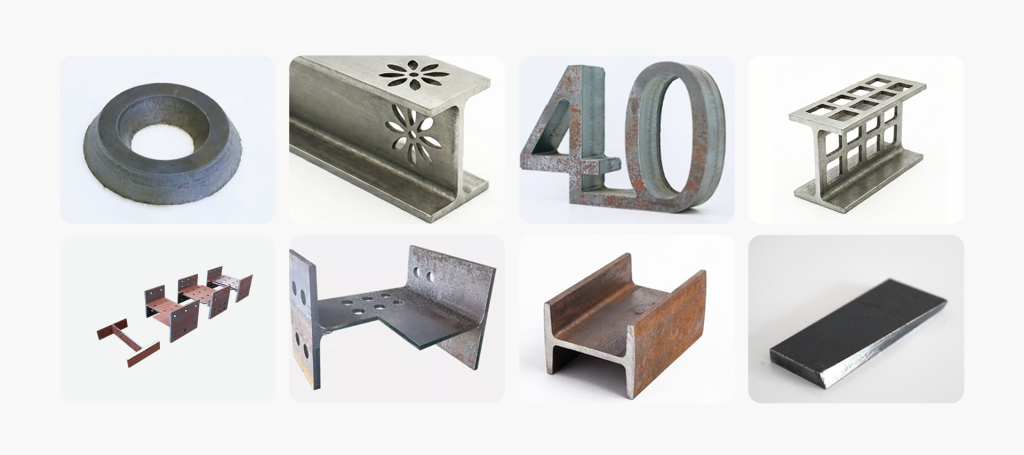

Сферы применения

• Производство строительных металлоконструкций — изготовление опорных элементов, вырезка технологических отверстий, подготовка фасок под сварку на тяжелом фасонном прокате.
• Судостроение и судоремонт — создание элементов корпусов и рамных конструкций, производство портовой инфраструктуры.
• Тяжелое машиностроение и автомобилестроение — изготовление кронштейнов, рам, корпусных деталей.
• Изготовление оборудования и металлоконструкций для возобновляемой энергетики.
• Мебельное производство.
