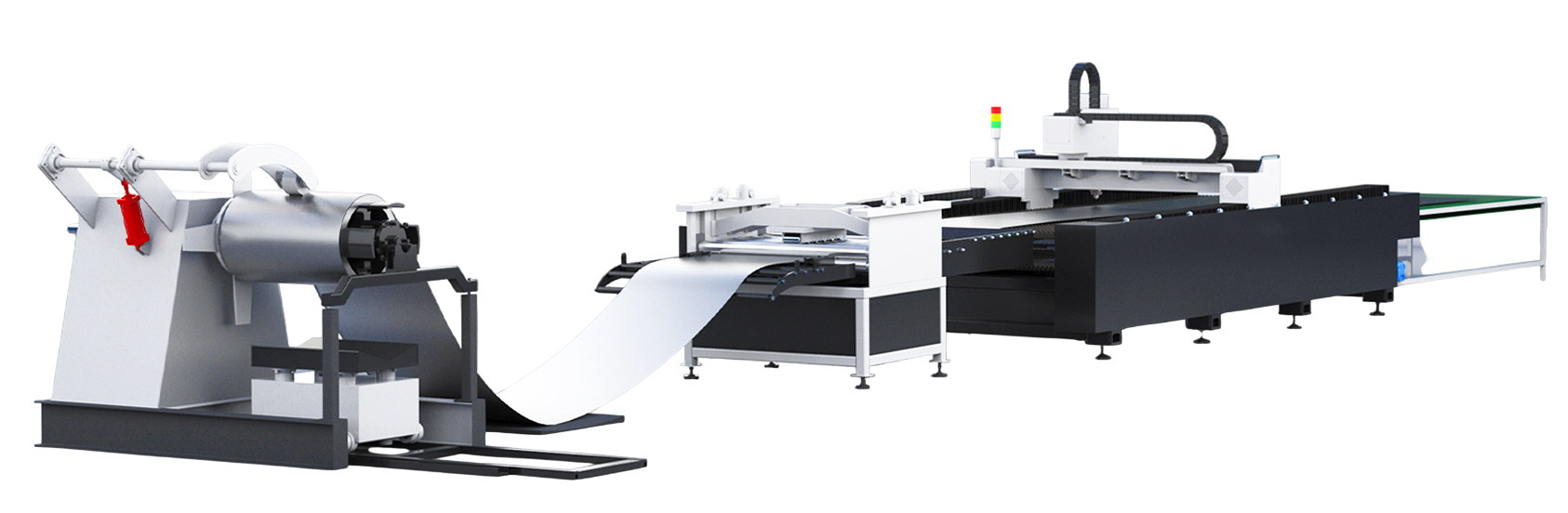

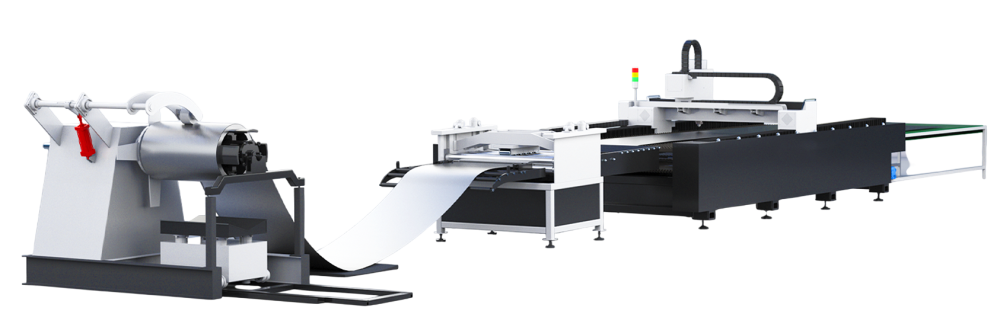

Станок для лазерной резки рулонного металла TEKTON GM1540R

Лазерный станок для резки рулонного металла TEKTON GM1540R предназначен для автоматизации заготовительных цехов и потоковой обработки рулонного металлопроката из бухт массой до 10 т.

Модель автоматизирует размотку, правку, подачу, лазерную резку и выгрузку деталей. Переход от раскроя отдельных листов к непрерывной подаче из рулона сокращает время на загрузку материала и снижает себестоимость готовых изделий при серийном производстве.

Станок выполнен в открытой конструкции без сменного стола и рассчитан на металлические рулоны шириной до 1300 мм. Мощность лазера 3 кВт позволяет решать стандартные задачи по резке тонкого и среднего листового проката.

• Скорость подачи — 0–20 м/мин.
• Точность позиционирования по осям X/Y: ±0,05 мм/м.
• Точность повторного позиционирования по осям X/Y: ±0,03 мм.

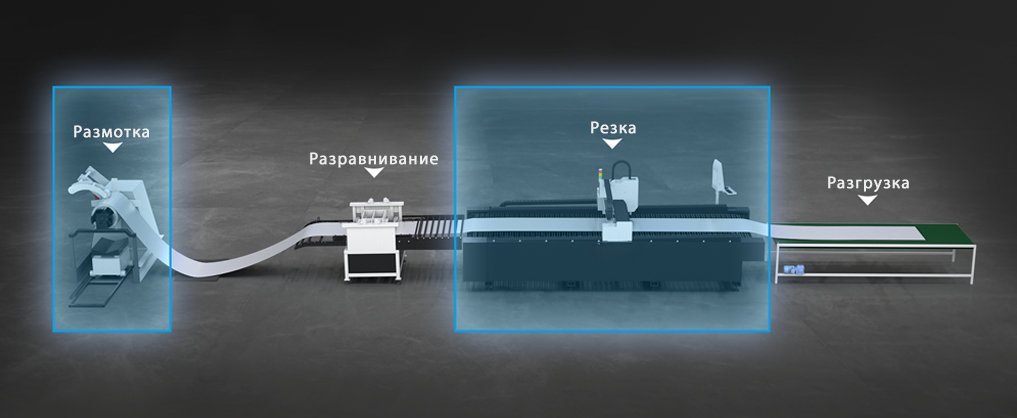

Размотка, правка и резка за один цикл

Лазерный станок для резки рулонного металла TEKTON GM1540R одновременно выполняет за один технологический цикл три операции: размотку рулона (бухты), механическую правку листа и лазерную резку.

Автоматизация и совмещение этих процессов повышают общую производительность участка в 2–4 раза, снижают влияние человеческого фактора на точность резки и качество заготовок, а также сокращают затраты на дополнительный персонал.

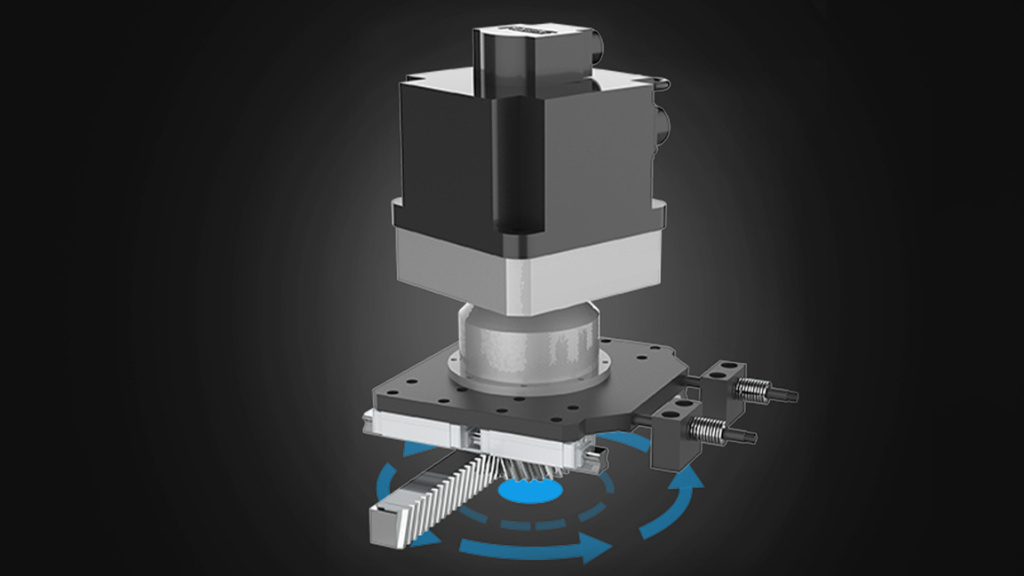

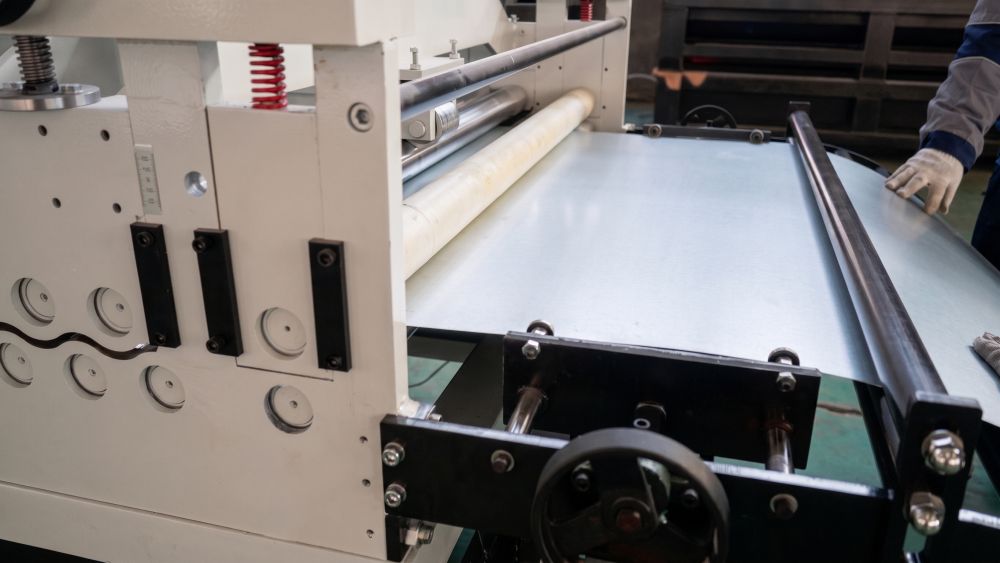

Сверхточный трансмиссионный механизм и система выравнивания

Интегрированное правильное устройство устраняет остаточную деформацию рулонного проката, обеспечивая показатель плоскостности металла на выходе ≤1,5 мм/м². Снятие внутренних напряжений в полосе предотвращает коробление материала при термическом воздействии лазером.

Синхронизированный механизм подачи на базе прецизионных линейных направляющих и реечной передачи гарантирует точность транспортировки листа в зону реза в пределах ±0.5 мм, что обеспечивает строгое соблюдение заданной геометрии деталей при серийной резке.

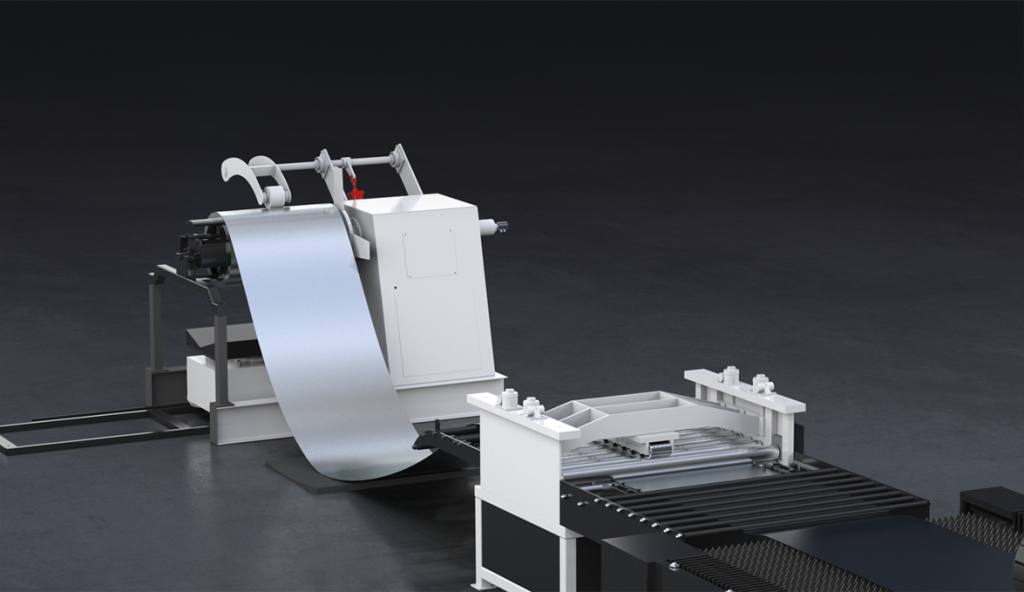

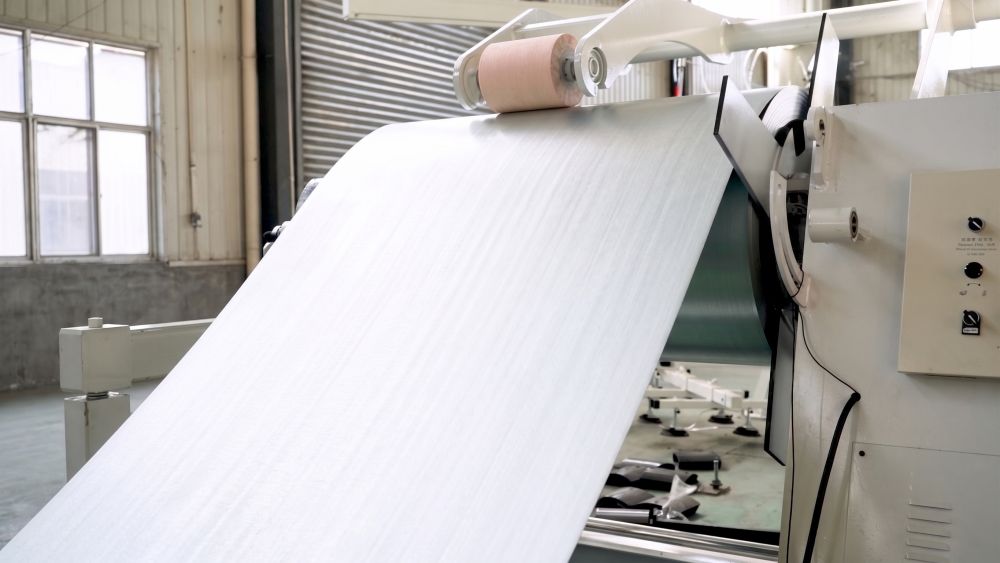

Система подачи металлического листа

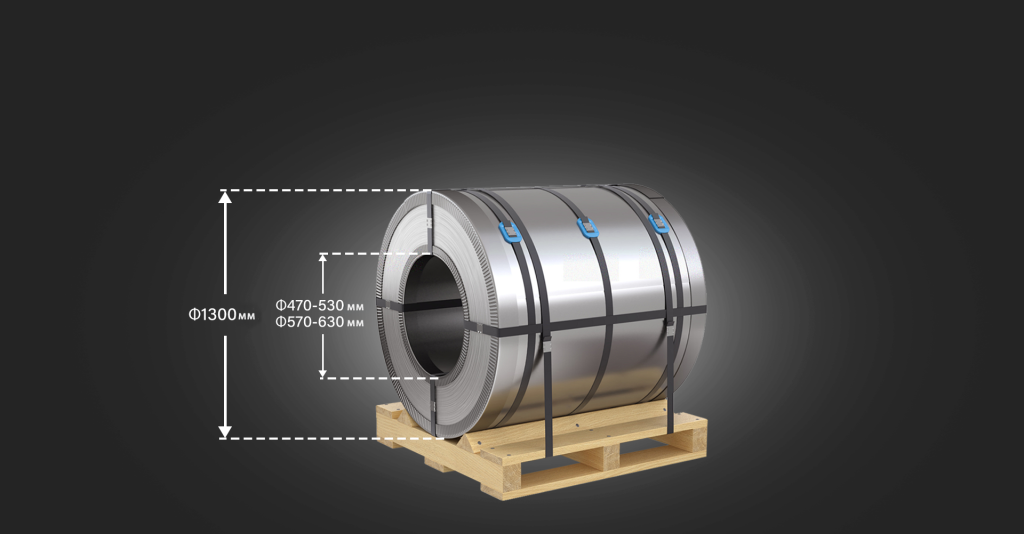

Конструкция узла загрузки рассчитана на одновременную установку двух рулонов весом до 10 тонн каждый. Это позволяет сократить время на смену материала и обеспечить непрерывность производственного процесса при переходе с одной катушки на другую.

Компонентная база

Волоконный лазерный источник

Источник мощностью 3 кВт обеспечивает плотность энергии, необходимую для сквозной резки листового проката толщиной от 0,8 до 3 мм с минимальной зоной термического влияния. Кромка не требует последующей механической очистки от шлака и грата.

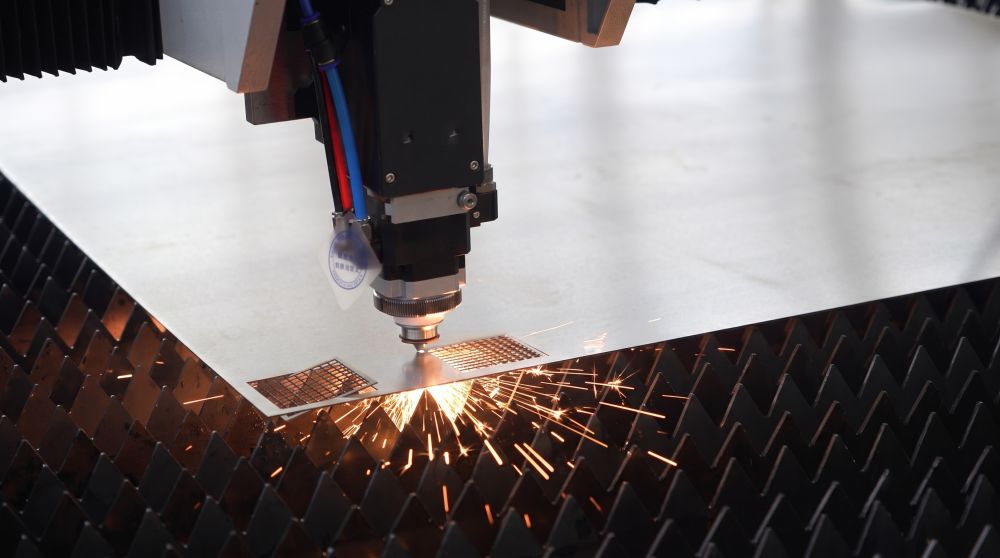

Режущая головка

Оснащена автоматической фокусировкой и встроенными емкостными датчиками высоты. Система непрерывно отслеживает расстояние от сопла до поверхности металла во время перемещения и корректирует положение фокуса в реальном времени. Это позволяет быстро переключаться между различными толщинами и типами металла, сохраняя стабильное качество реза на всей длине заготовки.

Система предотвращения столкновений траверсы

Датчики осуществляют бесконтактное сканирование рабочей зоны в реальном времени. При подъеме отрезанной детали из-за внутренних деформаций металла система автоматически корректирует положение траверсы по высоте. Это предотвращает столкновение режущей головки с заготовкой и поломку оптических элементов, а также исключает внеплановый ремонт станка.

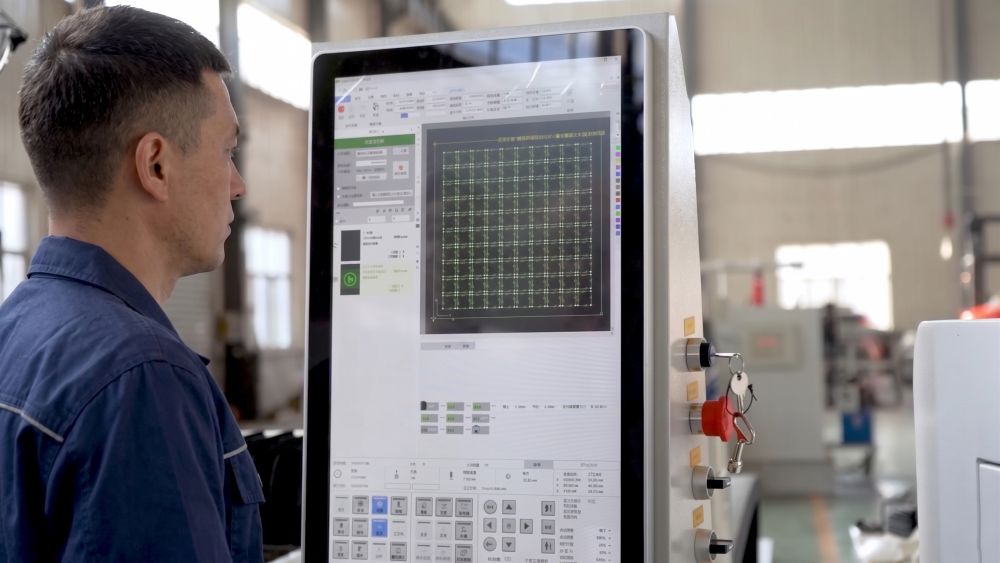

Система ЧПУ

Программно-аппаратный комплекс на базе ОС Windows поддерживает импорт чертежей в наиболее популярных форматах CAD-файлов. Автоматическая оптимизация раскладки деталей снижает расход металла и минимизирует объем отходов. Предусмотрена передача файлов через локальную сеть предприятия. В комплект входит беспроводной пульт для дистанционной корректировки скорости подачи, давления газов и положения сопла во время резки.

Станина

Рама представляет собой цельносварную конструкцию из высокопрочной стали. После сварки она проходит термообработку для снятия внутренних напряжений. Жесткая станина поглощает вибрации при высоких динамических нагрузках, что обеспечивает стабильную точность позиционирования портала ±0,03 мм и продлевает ресурс направляющих при круглосуточной работе.

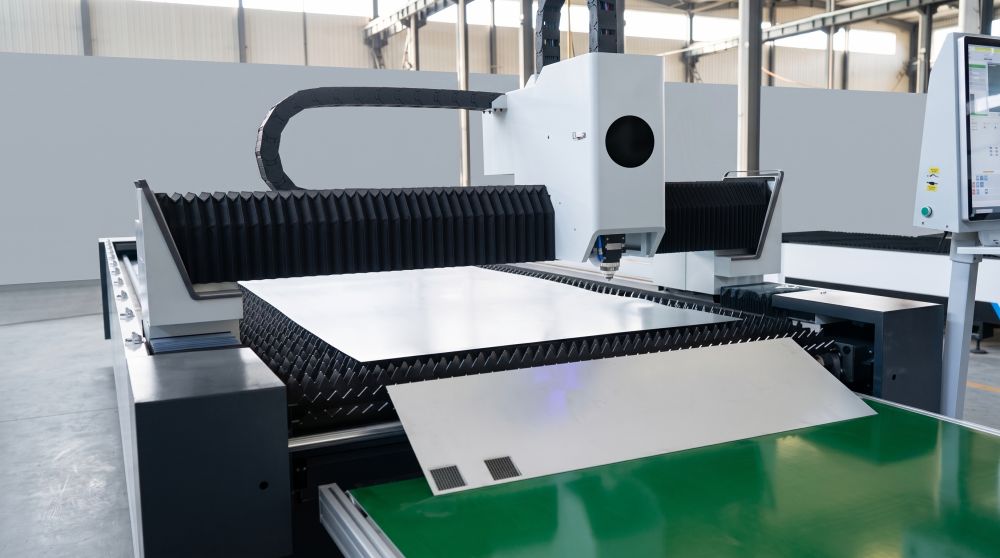

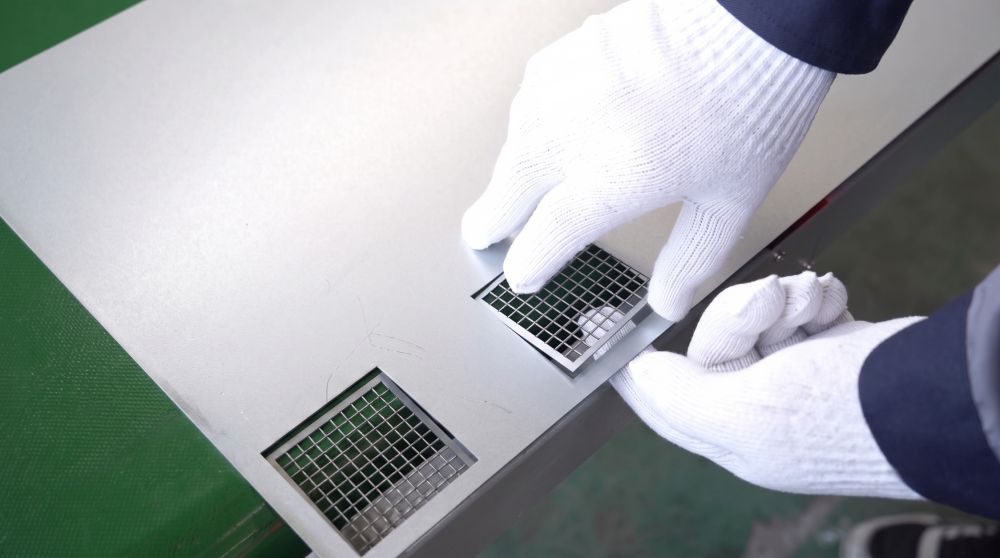

Зона выгрузки

Встроенная система оптического контроля (световой барьер безопасности) мгновенно останавливает движение платформы при срабатывании датчиков, исключая падение готовых изделий и травмирование персонала. Переход от ручного съема деталей к автоматической выгрузке позволяет сократить расходы на обслуживание линии.

Технологическая таблица предельных толщин реза для волоконного лазера мощностью 3 кВт

Примечание: приведенные данные являются ориентировочными и зависят от параметров газа, скорости резки и качества материала. Для получения точной информации проконсультируйтесь со специалистами СТАНКИТ.

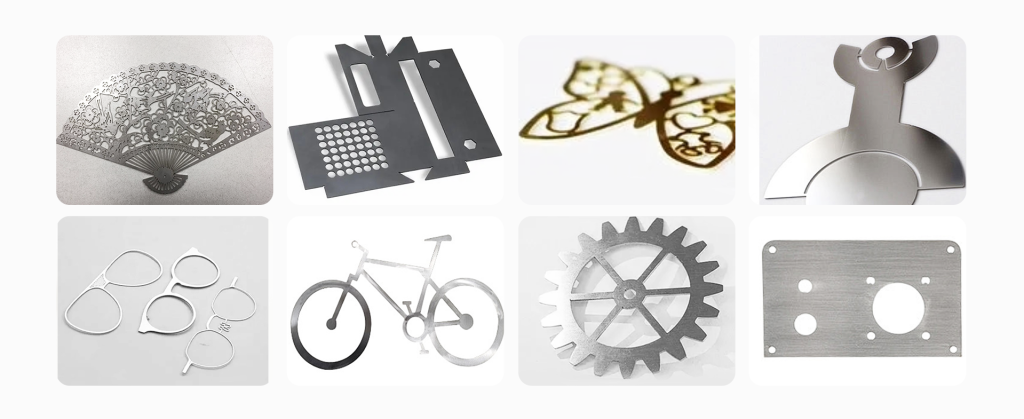

Сферы применения

• Производство металлической мебели, систем хранения и элементов к ним: стеллажей, лотков, стоек, полок, перегородок.
• Автомобильная промышленность и приборостроение — изготовление штамповочных заготовок, элементов кузова, деталей фурнитуры, вырезка технологических отверстий и фигурных контуров в корпусных деталях.
• Машиностроение — резка корпусов, защитных кожухов, крышек, фланцев.
• Судостроение и энергетика — элементы обшивки, опорные конструкции, детали систем вентиляции.
• Производство скобяных изделий и строительного крепежа.
