Машина для лазерной резки волоконным лазером в закрытом корпусе TEKTON GM6015EP 30 кВт

В ассортименте СТАНКИТ представлен лазерный станок для резки металла TEKTON GM6015EP в закрытом исполнении, лазерным источником мощностью 30 кВт и функцией автоматической смены рабочих столов. Эта модель ориентирована на предприятия, где требуется серийная обработка толстолистового проката крупного формата (например, тяжелое машиностроение, судостроение, вагоностроение и производство металлоконструкций).

Площадь обработки 6050 × 1530 мм позволяет резать полноформатные листы без предварительного разрезания. Это снижает процент отходов, исключает сварные швы на длинномерных деталях и упрощает организацию поточного производства.

Мощность лазера 30 кВт обеспечивает сквозной рез толстолистового металла (см. в таблице совместимых материалов) и сокращает необходимость в последующей механической обработке кромки. Точность позиционирования — ±0.03 мм, повторяемость — ±0.02 мм, скорость холостого хода — 120 м/мин при ускорении 1.2 G.

Закрытое исполнение предотвращает попадание лазерного излучения и раскаленных частиц металла на оператора. Автоматическая смена столов обеспечивает непрерывность производства. Встроенная секционная система дымоудаления снижает нагрузку на цеховую вентиляцию.

Ключевые компоненты станка

Волоконный лазерный источник

Лазер мощностью 30 кВт обладает плотностью энергии луча, позволяющей прорезать насквозь металлы средней и большой толщины. Он обеспечивает качество кромки, снижающее необходимость в последующей механической обработке. Также волоконный лазер менее чувствителен к обратному отражению от алюминия и латуни, чем другие типы лазеров. Ресурс источника может достигать 100 000 рабочих часов.

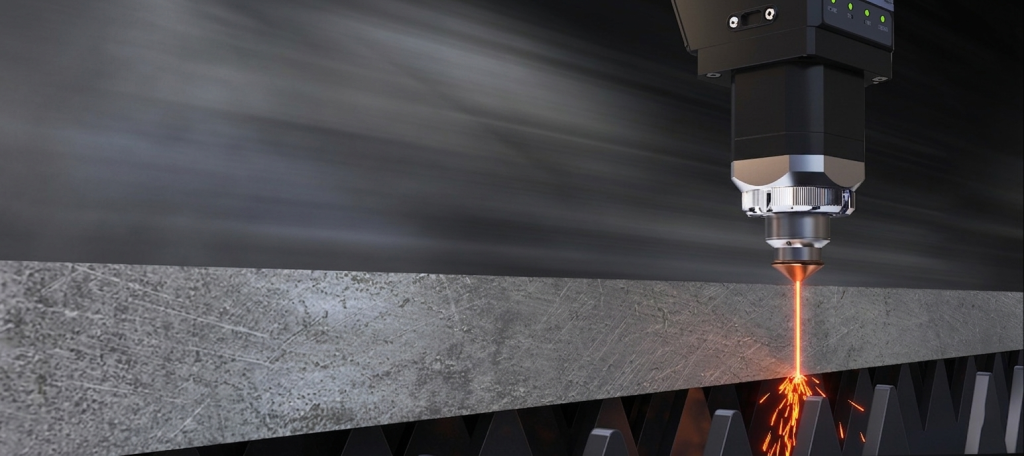

Режущая головка с автофокусом

Встроенная система автоматической фокусировки обеспечивает точность позиционирования линзы до 0.01 мм. Емкостные датчики непрерывно анализируют свойства металла, а управляющий алгоритм в реальном времени корректирует положение линзы при изменении толщины или при наличии неровностей листа. Это обеспечивает качественный начальный прокол, стабильную глубину реза на всем контуре и быструю адаптацию к смене материала без ручной настройки. Герметичный корпус предохраняет внутреннюю оптику от запыления.

Система управления CypCut

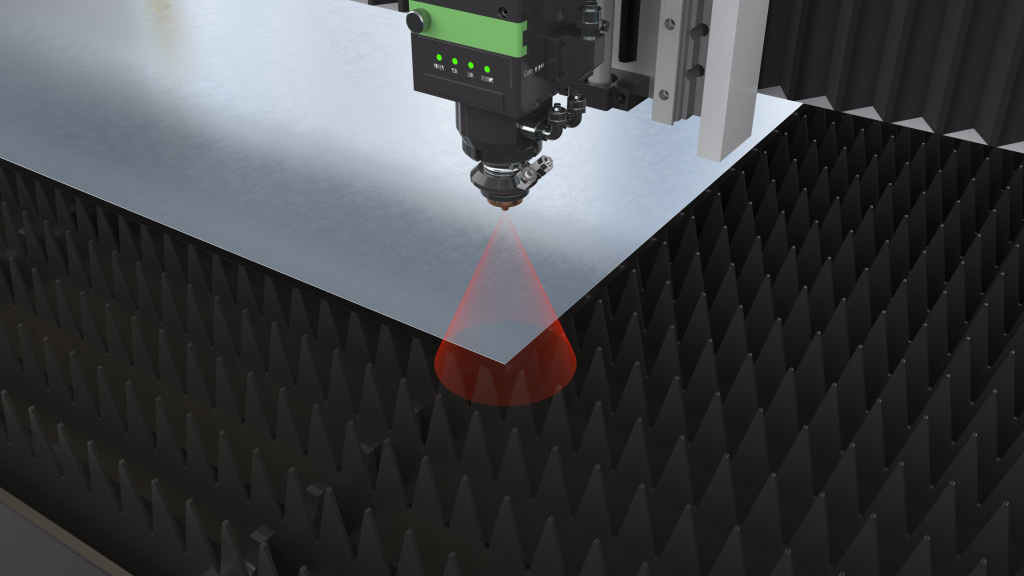

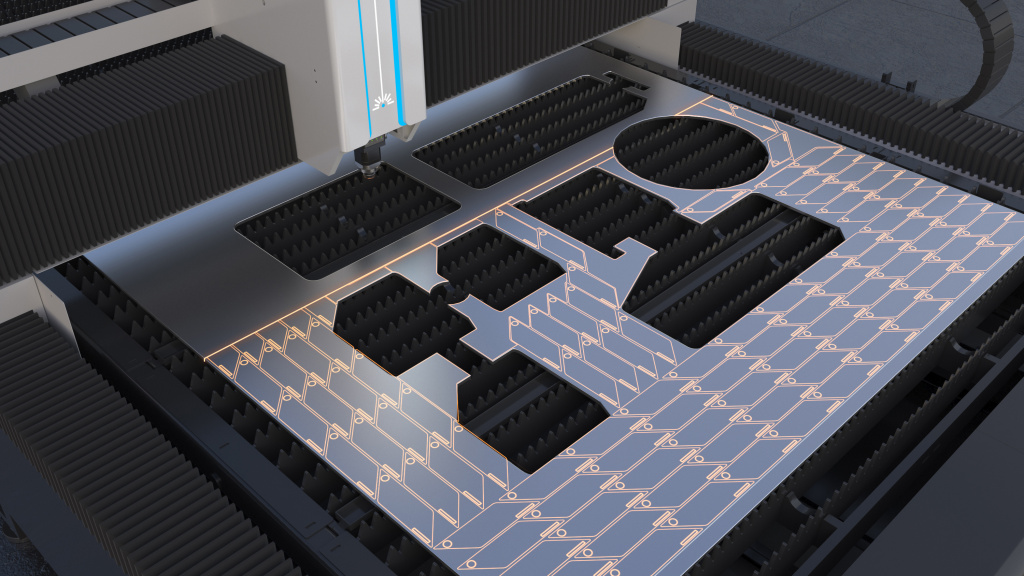

Управление лазерным станком для резки металла TEKTON GM6015EP осуществляется системой ЧПУ CypCut. Она имеет встроенные библиотеки параметров резки, алгоритмы поиска краев листа, автоматической оптимизации раскладки для экономии материала, функции обхода препятствий, микросварки и резки по общей кромке.

Беспроводной пульт и сетевая интеграция

Пульт дистанционного управления позволяет настраивать положение режущей головки, изменять скорость резки и давление вспомогательных газов непосредственно у рабочей зоны, что упрощает первичную наладку оборудования.

Программный интерфейс на базе ОС Windows обеспечивает интеграцию станка в локальные заводские сети для удаленной передачи управляющих программ напрямую из конструкторского бюро и автоматизации учета материалов.

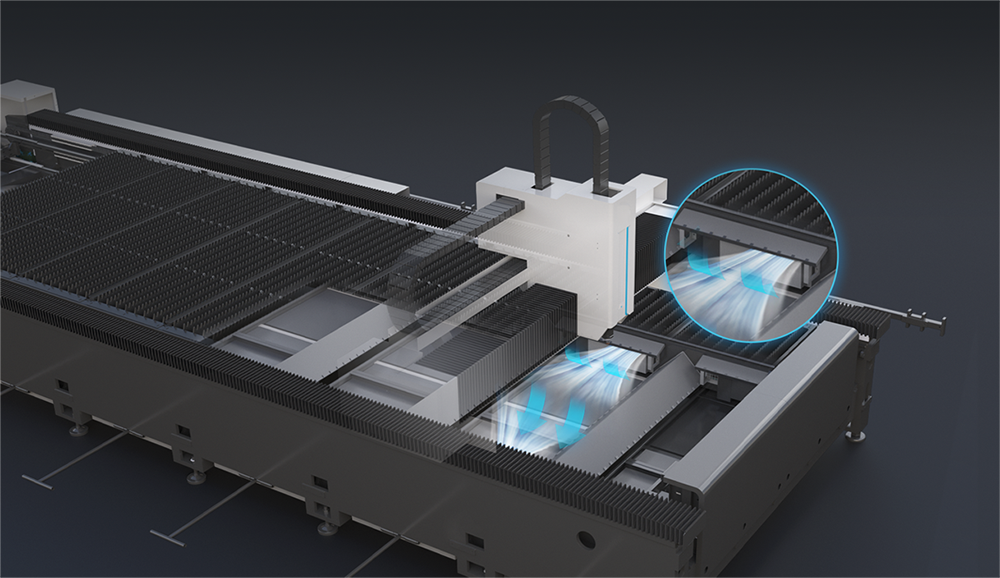

Секционная система дымоудаления

В станок встроена многосекционная вытяжка. Клапаны открываются только в том сегменте стола, где в данный момент находится режущая головка. Это обеспечивает оперативный отвод дыма, газов и мелкодисперсной пыли непосредственно от места резки и снижает загрязнение защитного стекла оптики. Также система предотвращает распространение мелкодисперсной пыли в цехе и обеспечивает соответствие условий труда нормативным документам.

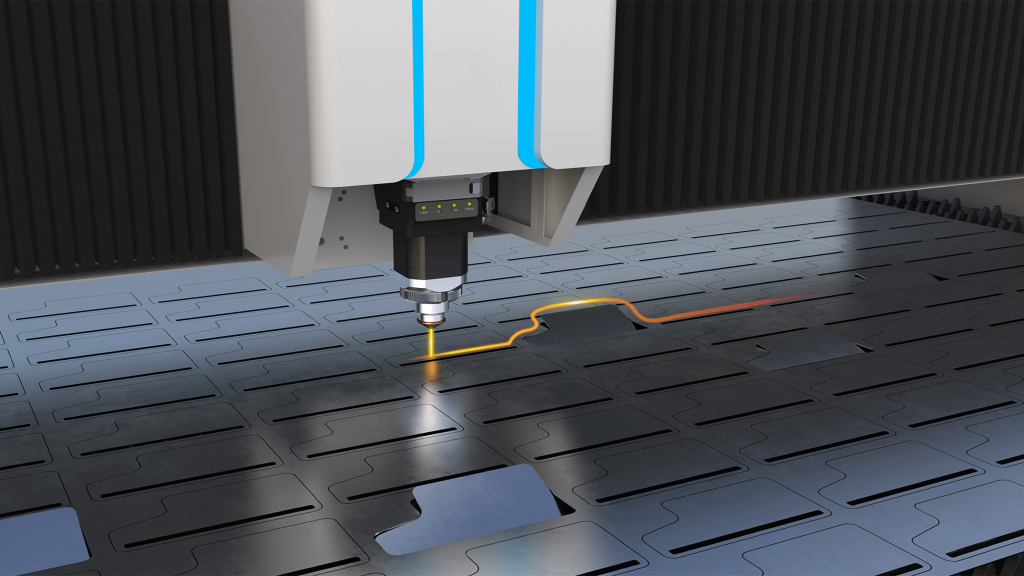

Технология предотвращения столкновений

Алгоритм контроля траектории непрерывно сканирует положение вырезанных элементов и траекторию перемещения режущей головки. При обнаружении риска контакта с приподнявшейся деталью система формирует команду коррекции траектории, предотвращая повреждение оптической головки.

Несущая конструкция и подвижные части

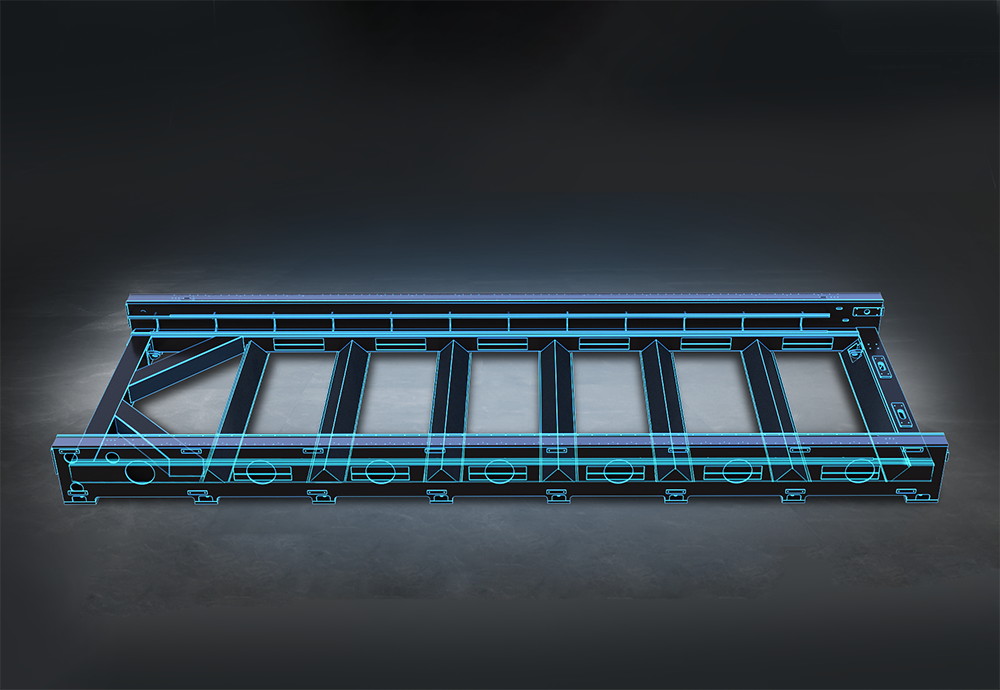

Жесткая цельносварная станина

Несущая рама изготовлена из толстостенного стального проката методом сплошной сварки с усилением внутренними ребрами жесткости и поперечными трубчатыми опорами. Сваренный каркас подвергается термообработке при 600°C для снятия внутренних напряжений металла. Это предотвращает деформацию рамы при резке тяжелого металлопроката. Каркас обеспечивает эффективное гашение вибраций при работе подвижных узлов с ускорением до 1.2 G, что позволяет поддерживать точность позиционирования ±0.03 мм.

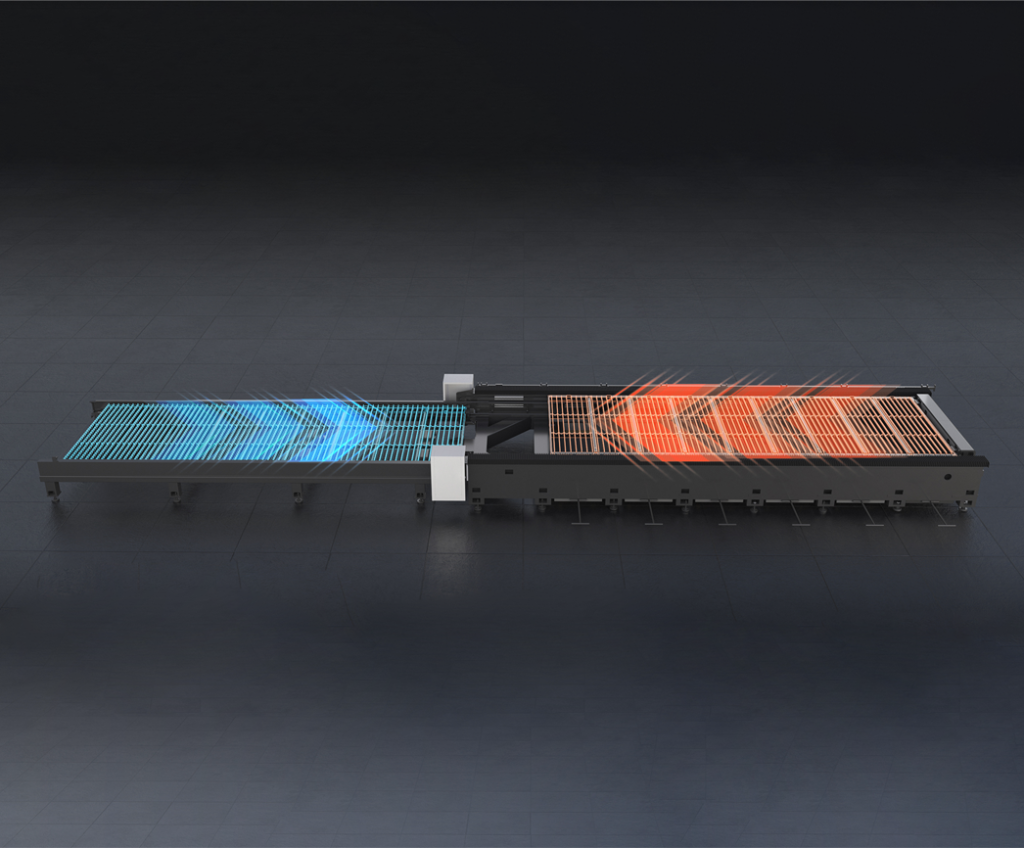

Система смены столов

Станок оснащен двумя рабочими столами, каждый из которых предназначен для листа размером 6050×1530 мм. Данное решение обеспечивает непрерывность серийного производства. Перемещение столов (внутреннего — в зону резки, внешнего — в зону загрузки) происходит автоматически по команде от ЧПУ. Пока внутри кабины выполняется обработка, на внешней платформе оператор выгружает готовые детали и укладывает новый лист, не прерывая основного цикла.

Закрытое исполнение

Полностью изолирует рабочий стол, находящийся внутри. Смотровые окна, соответствующие европейским нормам безопасности, позволяют оператору визуально контролировать процесс, исключая воздействие лазерного излучения и попадания расплавленного металла. Данный тип конструкции также снижает уровень шума и удерживает пыль внутри кабины.

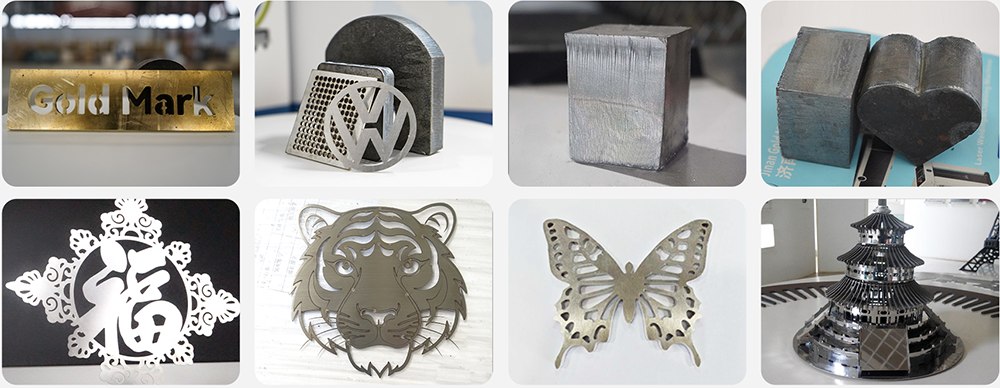

Таблица совместимых материалов

Примечание: указанные значения максимальной толщины являются ориентировочными и зависят от параметров газа, скорости резки и качества материала. За точными данными проконсультируйтесь со специалистами СТАНКИТ.
