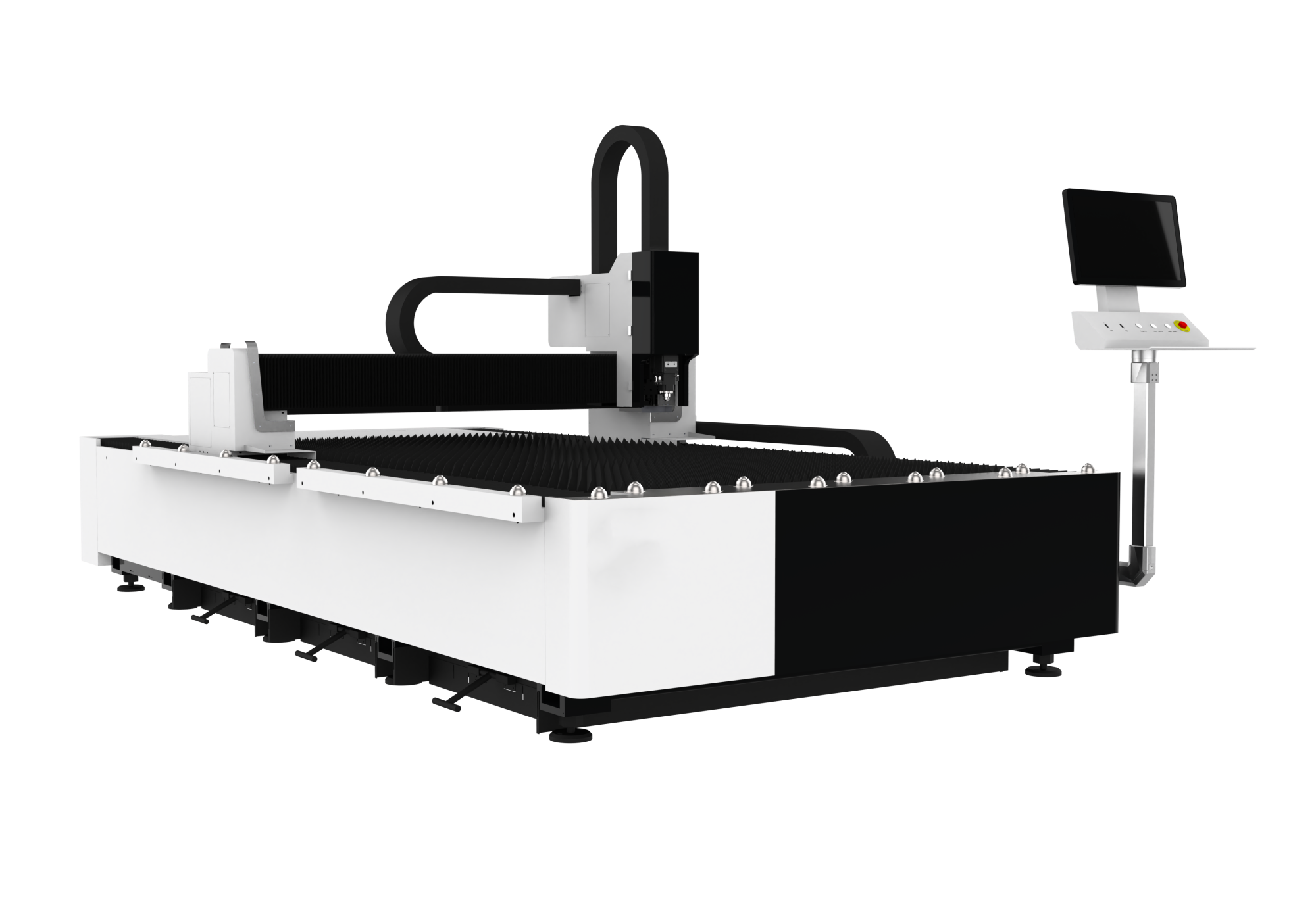

Лазерный раскройщик TEKTON RZ F6015TS (6000 Вт)

В каталоге промышленного оборудования компании СТАНКИТ представлен лазерный станок для резки металла TEKTON RZ F6015TS в открытом исполнении, без сменных паллет. Оснащен волоконным лазерным источником MAX Photonics мощностью 6 кВт, режущей головкой BOCI BLT441 с автофокусом и системой ЧПУ CypCut 6000.

Рабочая зона 6050 × 1530 мм позволяет резать полноформатные листы без предварительной рубки на заготовки. Это снижает процент отходов, упрощает организацию поточного производства и исключает сварные швы на длинномерных деталях.

Станок рассчитан на интенсивную эксплуатацию в многосменном режиме. Точность повторного позиционирования — ±0.02 мм, скорость холостого хода — 120 м/мин. Совместимые материалы: углеродистая и нержавеющая сталь, алюминий, оцинкованный лист, латунь, медь и сплавы (таблицу толщин см. на этой странице).

Компонентная база

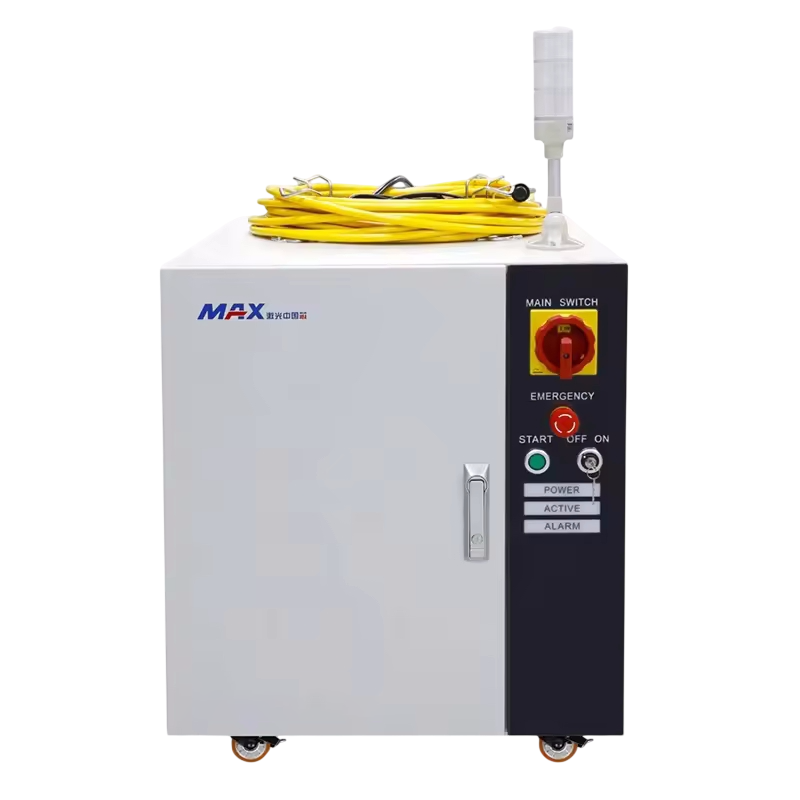

Волоконный лазерный источник MAX Photonics

Мощность 6000 Вт обеспечивает скоростной сквозной рез толстолистового проката, а также эффективную работу с металлами с высокой отражающей способностью — алюминием и латунью. КПД электрооптического преобразования >35% снижает затраты предприятия на электроэнергию. Срок службы при соблюдении правил использования может достигать 100 000 часов.

Режущая головка BOCI BLT441

Система автофокуса адаптирует положение лазерного луча под текущую толщину и тип материала, чтобы выполнить чистый прокол и далее — резку с ровной кромкой. Встроенные датчики ведут непрерывный мониторинг состояния оптики и давления газа и фиксируют отклонения параметров в реальном времени. Внутренний оптический тракт герметично защищен от производственной пыли и брызг металла, что предотвращает выход головки из строя.

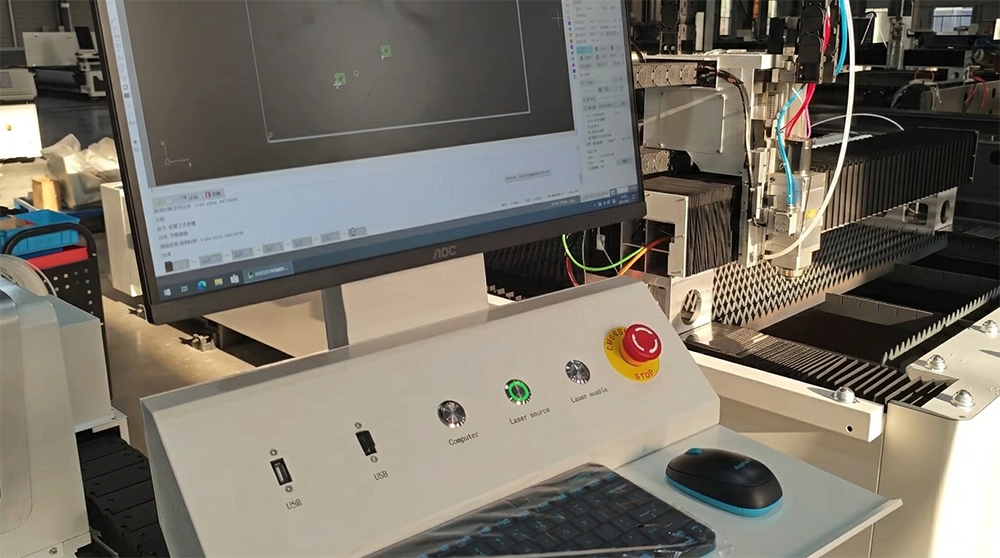

Система ЧПУ CypCut 6000

Автоматизирует процесс резки с помощью следующих функций: обнаружение краев листа и расчет угла перекоса заготовки, оптимизация раскладки деталей для снижения расхода материала, оптимизация траектории холостых ходов для сокращения времени резки, мониторинг состояния системы в реальном времени. ЧПУ CypCut 6000 работает на базе высокоскоростного протокола EtherCAT, а также поддерживает удаленный доступ для наладки и обновлений.

Несущие элементы станка

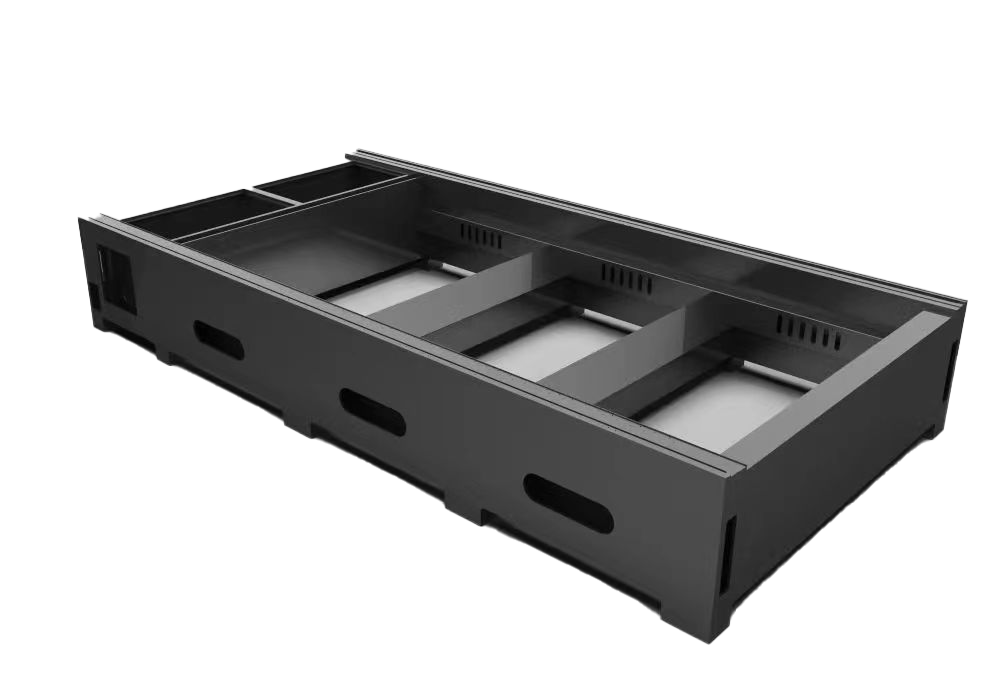

Станина

Рамная конструкция с дополнительными ребрами жесткости выполнена из толстостенного проката методом сплошной сварки и дальнейшей термообработки при 600°C для снятия внутренних напряжений металла. Это предотвращает деформацию рамы в процессе эксплуатации. Масса и жесткость станины поглощают вибрации, возникающие при движении портала, что непосредственно влияет на сохранение точности позиционирования осей и качество кромки.

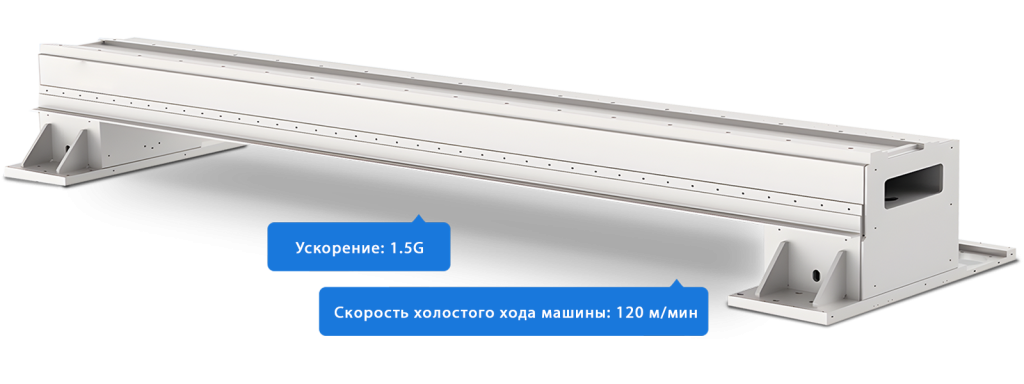

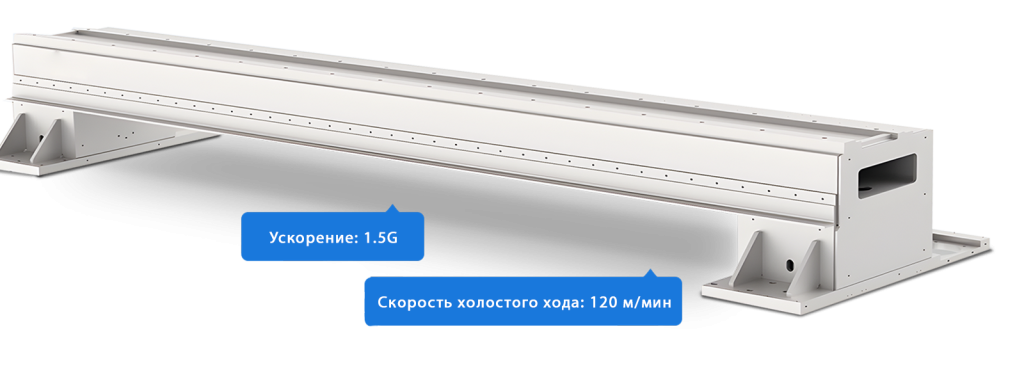

Подвижный портал

Поперечная балка изготовлена из высокопрочного авиационного алюминиевого сплава. Легкий вес в сочетании с мощными серводвигателями обеспечивает скорость холостого хода 120 м/мин и ускорение 1.5 G. Такие показатели динамики сокращают время переходов между контурами при серийной резке и позволяют выдерживать допуски при обработке мелких отверстий и деталей сложной геометрии. Материал балки устойчив к коррозии и температурным деформациям, что важно для сохранения характеристики направляющих и приводов при длительной эксплуатации.

Рабочий стол

Увеличенная длина стола позволяет обрабатывать шестиметровые листы без предварительной рубки — это актуально для производства длинномерных деталей: строительных ферм, рамных конструкций, несущих балок. Опорные пластины стола выполнены по модульному принципу: замена изношенных сегментов производится без разборки всей конструкции, что сокращает время ремонта и простой оборудования.

Теплозащита зоны реза

Участки внутри станка, подверженные прямому воздействию лазерного излучения и разлету расплавленного металла, оснащены теплоизолирующими экранами. Это предотвращает локальный перегрев несущих элементов, сохраняет геометрическую стабильность рабочей зоны при длительной непрерывной резке и продлевает ресурс критически важных узлов.

Сферы применения

• Машиностроение и станкостроение — резка крупногабаритных листов для станин, рамных узлов и корпусов агрегатов.
• Производство металлоконструкций — нарезка длинномерных заготовок для строительных ферм, балок, опорных колонн и ограждений (изделия до 6 м без стыковых швов).
• Автомобилестроение и производство спецтехники — вырезка кузовных элементов, обшивки и несущих рам для грузовых автомобилей, прицепов и спецтехники.
• Производство электротехнического оборудования — изготовление корпусов крупногабаритных шкафов, щитов автоматики и серверных стоек.
• Производство промышленной мебели — серийная резка деталей для систем складского хранения и стеллажей.
• Рекламная продукция — вырезка заготовок для крупноформатных уличных вывесок и световых коробов.

Совместимые материалы

Примечание: указанные значения максимальной толщины являются ориентировочными и зависят от требований к качеству кромки и скорости обработки. Более точные данные вы можете узнать у инженеров СТАНКИТ.

Как купить лазерный станок TEKTON RZ F6015TS

Свяжитесь со специалистами СТАНКИТ для получения консультации и коммерческого предложения. Мы поможем подобрать конфигурацию под задачи производства, рассчитать сроки поставки и организовать ввод оборудования в эксплуатацию.

Что входит в сопровождение:

• подбор конфигурации и параметров станка под ваши материалы, толщины и объемы;
• тестовая резка образцов по вашим чертежам;
• доставка от завода-изготовителя до цеха заказчика;
• монтаж, пусконаладка и пробный пуск;
• обучение операторов работе с системой ЧПУ и настройке режимов;
• гарантийное и постгарантийное обслуживание с выездом инженера;
• дистанционная техническая поддержка.

Напишите на электронную почту, позвоните по телефону или оставьте заявку через форму на сайте. Мы свяжемся с вами в рабочие часы.
