Трёхосевой вертикальный сервопозиционер
Номинальная грузоподъемность: 2000+2000 кг
Угол поворота/гирации: ±180°/±360°
Точность повторного позиционирования: ±0.15 мм
В интернет-магазине СТАНКИТ вы можете купить промышленный позиционер AUT-TWP-S-2000, разработанный компанией Chengdu NKF Intelligent Equipment Co., Ltd.
Преимущества
- Три степени свободы. Позволяют позиционировать заготовку с высокой точностью в любом пространственном положении. Это особенно важно при выполнении сложных сварных швов или точной механической обработки, где необходим доступ под разными углами.
- Горизонтальная конструкция. Обеспечивает устойчивость и баланс при работе с тяжёлыми и вытянутыми деталями. Она облегчает загрузку и интеграцию с роботами, снижая риски отклонений при высокой динамике.
- Гибкость и адаптивность. Делают эту модель универсальной для самых разных задач — от автоматизированной сварки до сборки сложных конструкций. Позиционер легко настраивается под разные форматы оснастки и типы заготовок.
- Универсальность. Позиционер подходит для использования при сварке, сборке, пайке, механической обработке и других операций, где требуется точное пространственное ориентирование заготовок. Его можно быстро адаптировать под разные типы изделий, инструментов и технологий, что делает его отличным выбором для предприятий с широкой номенклатурой продукции или с часто меняющимися производственными задачами.
- Простая интеграция. Позиционер легко подключается к роботизированным системам разного назначения от большинства производителей, а также эффективно и точно синхронизируется с ними.
Назначение

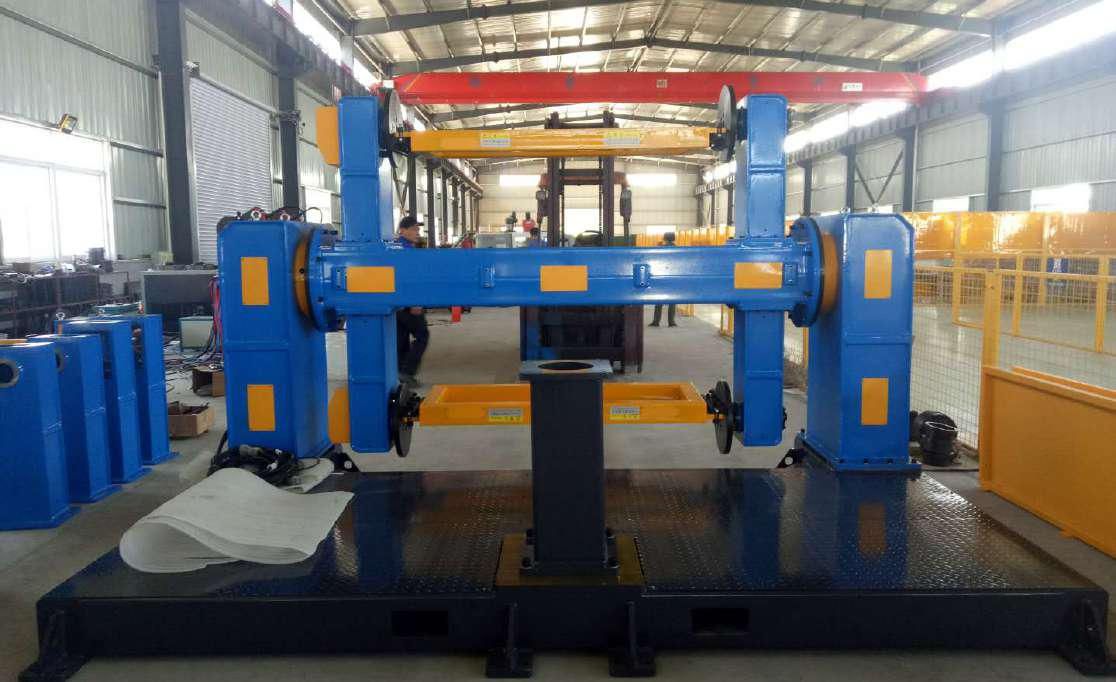

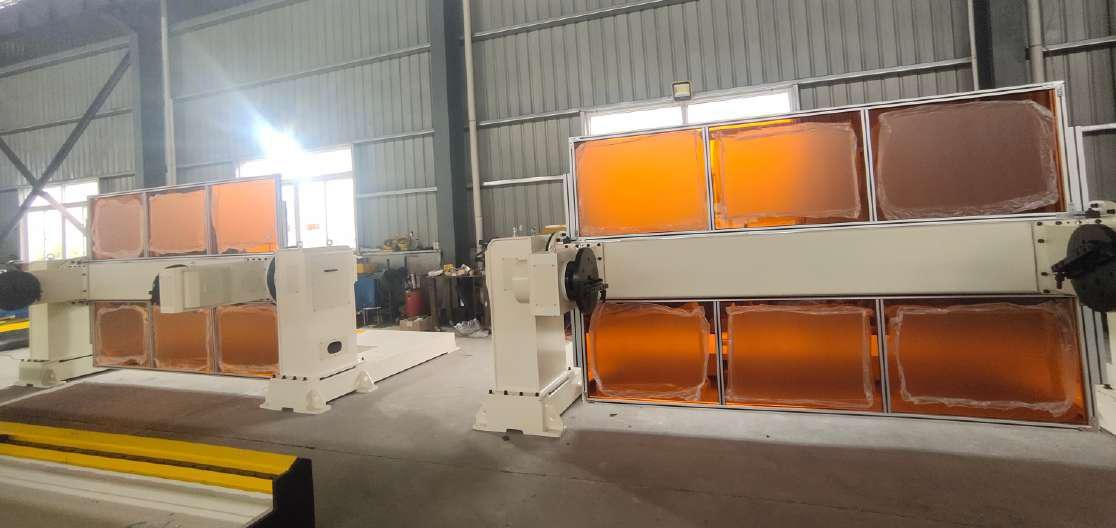

AUT-TWP-S-2000 — это промышленный трехосевой позиционер с горизонтальной конфигурацией, предназначенный для точного и гибкого позиционирования заготовок при сварке, механической обработке и сборке. Благодаря трем независимым степеням свободы, он обеспечивает полный контроль над положением детали в пространстве, облегчая доступ к зонам обработки и повышая качество выполняемых операций.

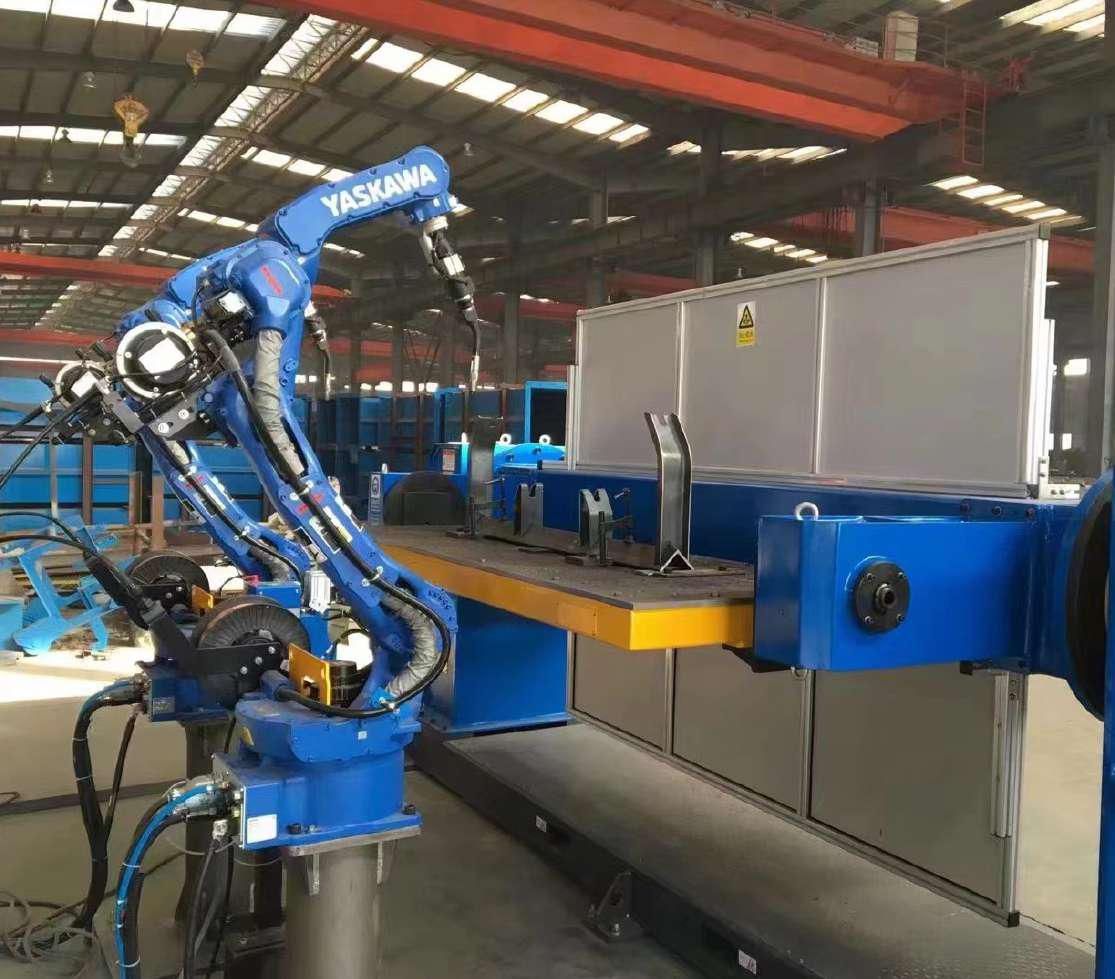

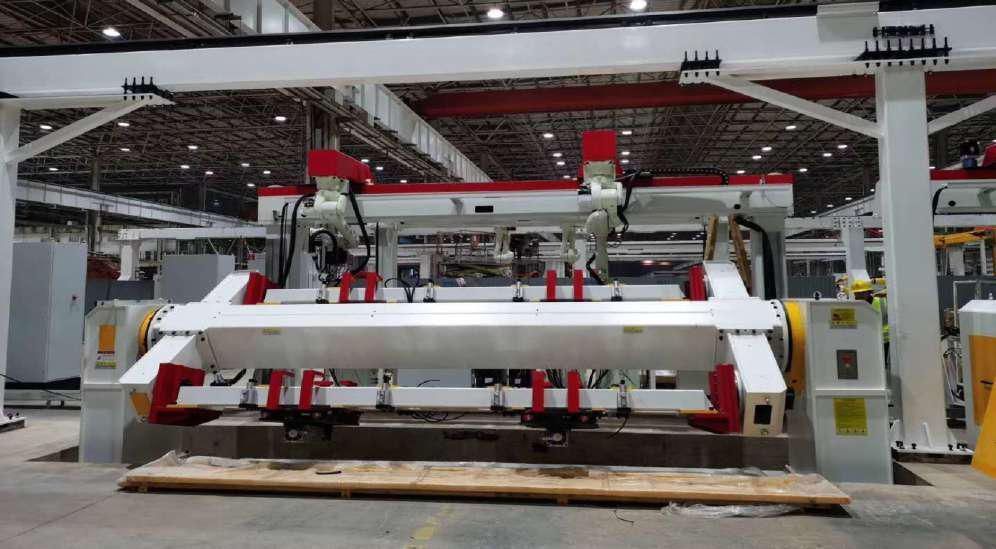

Горизонтальная архитектура позиционера облегчает загрузку и выгрузку деталей, обеспечивает стабильность при работе с тяжелыми или удлиненными заготовками и идеально подходит для интеграции с роботизированными сварочными и сборочными комплексами.

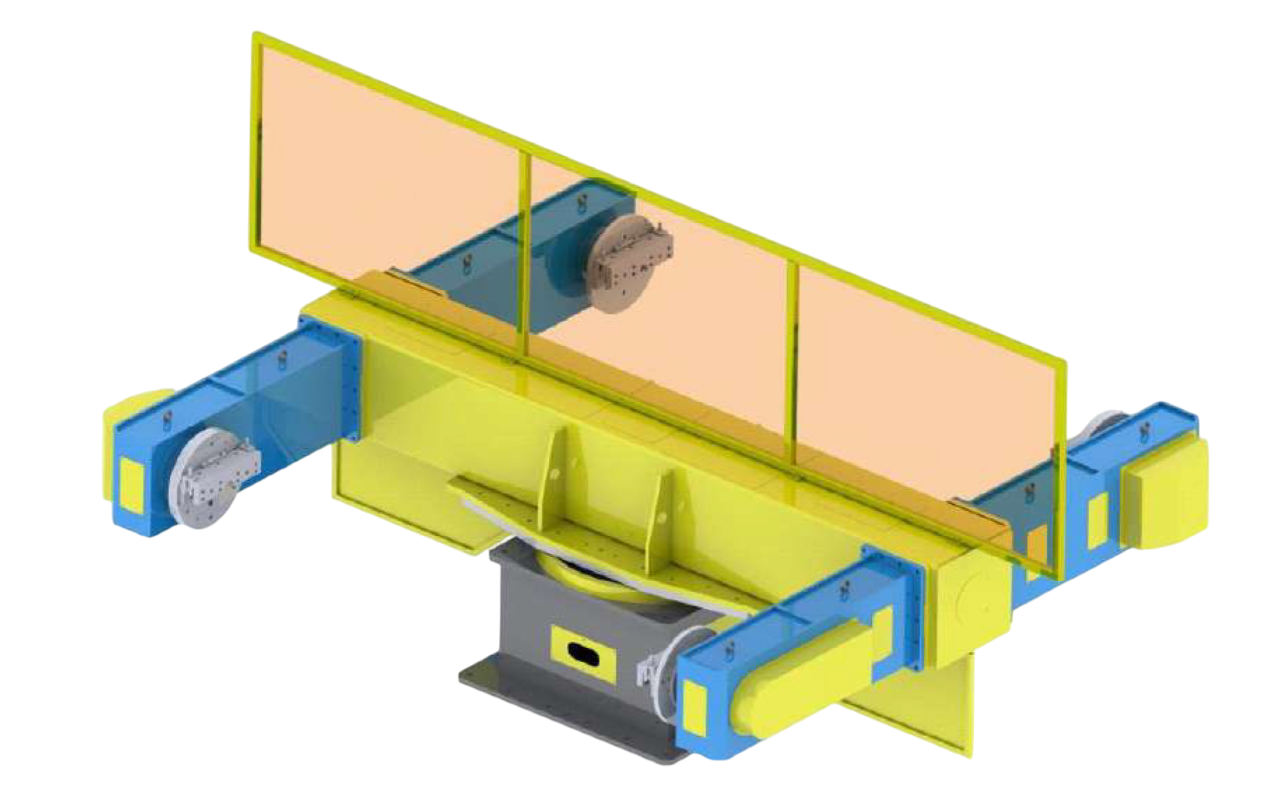

Конструкция
- Жесткая сварная рама, которая проходит термообработку для снятия внутренних напряжений
- Два серводвигателя на поворот и наклон, третий — на поворот основной платформы
- Прецизионные редукторы RV, обеспечивающие плавность и точность движения
- Электроуправление с высокой точностью повторного позиционирования
- Возможность установки нестандартных приспособлений и адаптации под конкретные задачи
Позиционер имеет скорость вращения осей до 50°/сек., грузоподъемность до 2 тонн и обеспечивает точность повторного позиционирования ±0.15 мм.
Видео
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене позиционера AUT-TWP-S-2000, а также помогут вам его заказать.
Чтобы приобрести Трёхосевой горизонтальный сервопозиционер AUT-TWP-S-2000, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбор оборудования. Вместе с нашим специалистом вы подбираете оборудование и уточняете необходимые параметры комплектации станка.
- Заключение договора. Обсуждаем комплектацию оборудования и окончательно рассчитываем его стоимость.
- Оплата. При покупке оборудования со склада производится 100% оплата. При заказе оборудования «под заказ» — аванс 50%, остальная сумма оплачивается после прибытия станка на наш склад.
- Трехэтапная проверка качества. Все оборудование проходит три стадии проверки: на производстве в Китае, на складе в России и перед отправкой покупателю.
- Доставка или самовывоз. Мы доставляем оборудование по всей России и СНГ, гарантируя конкурентоспособные цены на доставку. Также доступен самовывоз.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
- Безналичный расчет. Менеджер пришлет договор и счет для оплаты.
Доставляем товары по РФ
Доставка тяжелых станков это специфическая логистическая задача. Нужно обеспечить его сохранность, застраховать от возможных повреждений, грамотно загрузить и разгрузить транспортное средство.
Наш логист имеет большой опыт в доставке крупногабаритных тяжелых станков.
Мы готовы самостоятельно доставить оборудование на вашу производственную площадку.
Однако, если вам удобнее самостоятельно забрать приобретенное оборудование, у вас не будет проблем.
Порядок доставки
| № | Характеристика | Значение | Примечания |
| 1 | Номинальная грузоподъемность | 2000+2000 кг | В радиусе 800 мм от центра гирации по оси 2 |
| 2 | Стандартный радиус вращения оси 1 | R2400 мм | |
| 3 | Стандартный радиус вращения осей 2 и 3 | R900 мм | |
| 4 | Допустимый эксцентриситет номинальной нагрузки | ≤200 мм | (С одной стороны) общая высота заготовки и приспособления ≤450 мм |
| 5 | Угол гирации оси 1 | ±180° | |
| 6 | Угол поворота осей 2 и 3 | ±360° | |
| 7 | Номинальная скорость гирации оси 1 | 30°/сек. | |
| 8 | Номинальная скорость поворота осей 2 и 3 | 50°/сек. | |
| 9 | Точность повторного позиционирования | ±0.15 мм | При R=800 мм |
| 10 | Размер зажима (Д*Ш) | 2500 мм × 1800 мм | |
| 11 | Габаритные размеры позиционера (Д*Ш*В) | 4500 мм × 3200 мм × 2300 мм | |
| 12 | Высота центра гирации оси 1 | 1500 мм | |
| 13 | Вес оборудования нетто | 4000 кг |
