Вертикальный обрабатывающий центр с ЧПУ
Система управления: Siemens
Размеры рабочего стола: 800х420 мм
Наибольшая нагрузка на стол: 500 кг

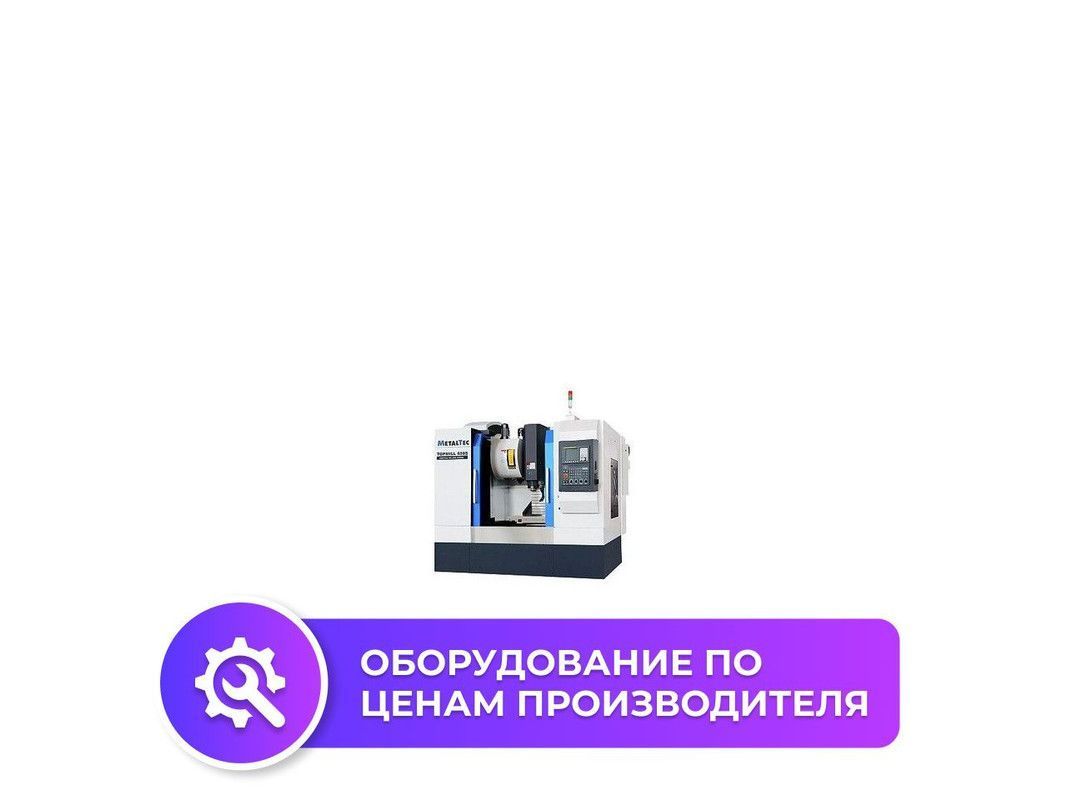

MetalTec TOPMILL 650S – это высокоточный, универсальный и надежный обрабатывающий центр с ЧПУ для производства металлических изделий.
Данная модель широко используется в машиностроении для производства пресс-форм, деталей, различных узлов и механизмов.
Функциональное назначение
- Фрезерование
- Сверление
- Зенкерование
- Растачивание
- Нарезание резьбы
- Обработка двух- и трехмерных изогнутых, а также наклонных поверхностей
Конструкция
|
Литая массивная рама Изготавливается из высокопрочного чугуна марки Meehanite. В процессе производства проходит термическую обработку для снятия напряжения сплава. Это придает станине повышенную жесткость и вибропоглощающие свойства, что способствует повышению качества обработки изделий. Благодаря увеличенному основанию, срок службы станок неограничен. |
 |
Электрический шпиндель Электрошпиндель VOLIS (страна-производитель – Тайвань) отличается высокой точностью и длительным сроком эксплуатации. Каждый экземпляр проходит балансировку и тщательную проверку качества на заводе-изготовителе. Возможно оснащение станка шпинделями со схожими техническими характеристиками от других производителей. |
 |
Система автоматической смены инструмента (16-позиционная) Смена инструмента выполняется в том порядке, который оператор задает в соответствии с решаемыми задачами. |
|
Система ЧПУ Современная система ЧПУ SINUMERIK 808D Advanced разработана концерном Siemens на основе последних достижений в сфере машиностроения. Она имеет следующие возможности:
|
|
Серводвигатели Оси приводятся в движение серводвигателями фирмы Siemens. Благодаря оптимальной совместимости с управляющим программным обеспечением, они обеспечивают высокую скорость и превосходную синхронизацию между ПО, серводвигателями и преобразователями частот. |
|
Шарико-винтовые передачи Для преобразования крутящего момента электродвигателя и перемещения по осям X, Y и Z используются надежные ШВП от компании HIWIN (Тайвань). Они отличаются высокой скоростью, точностью и жесткостью. |
|
Линейные направляющие Станок оснащен линейными направляющие от компании HIWIN. Они отличаются высокой технологичностью, скоростью, точностью и несущей способностью, а также простотой добавления смазки и взаимозаменяемостью. |
|
Защитные кожухи для направляющих Направляющие качения имеют телескопическую защиту, которая препятствует попаданию на них пыли, стружки и СОЖ. Благодаря этому, высокие характеристики станка сохраняются на протяжении длительного времени. |
 |
Система подачи СОЖ Впрыск смазочно-охлаждающей жидкости защищает инструменты от перегрева, продлевает срок службы станка и снижает вероятность аварии. |
 |
Автоматическая система смазки ШВП и направляющих Продлевает срок службы данных комплектующих станка. |
Преимущества оборудования компании MetalTec
- Станки отличаются высокой надежностью и имеют современный внешний вид, благодаря использованию качественных деталей и лакокрасочного покрытия.
- Удобное расположение органов управления.
- Компактные габариты станков позволяют сэкономить занимаемое ими пространство, а также использовать их в небольших помещениях.
- Станина имеет специальную конструкцию, которая придает станкам вибропоглощающие свойства. Это обеспечивает высокую точность обработки, а также делает оборудование долговечным.
- Мощные электромоторы обеспечивают высокую производительность станков.
- Возможность установки и автоматической смены инструментов позволяет использовать станки для решения задач любой сложности.
- Автоматические системы подачи смазки в зону резания, а также на различные узлы станков увеличивают межсервисный интервал и срок службы оборудования в целом.
- Кабинетная защита станка обеспечивает безопасность труда и помогает поддерживать чистоту в рабочем помещении. Она препятствует разбрызгиванию СОЖ, выбросу пыли, стружки и деталей из оборудования, а также снижает риск производственных травм из-за контакта человека с движущимися узлами.
- Электротехнические компоненты станка располагаются в шкафу со степенью пылевлагозащиты IP54.
Стандартная комплектация
- Цельнолитая массивная станина
- Промышленный электрошпиндель VOLIS (Тайвань)
- Магазин автоматической смены инструмента на 16 единиц (Тайвань)
- Система управления SIEMENS 808D ADVANCED
- Цифровые серводвигатели и драйверы SIEMENS
- Линейные направляющие HIWIN (Тайвань)
- Шарико-винтовые передачи HIWIN
- Система подачи СОЖ в зону резания
- Автоматическая система смазки
- Телескопические защитные кожухи
| № | Спецификация | Информация | Производитель |
| 1 | Шпиндель | BT40 | POSA VOLIS (Тайвань) |
| 2 | Магазин автосмены инструмента | BT40 - 16T | OKADA (Тайвань) |
| 3 | ШВП по оси Х | 4012 / P4 | HIWIN (Тайвань) |
| 4 | ШВП по оси Y | 4012 / P4 | HIWIN (Тайвань) |
| 5 | ШВП по оси Z | 4012 / P4 | HIWIN (Тайвань) |
| 6 | Подшипник винтовой | NSK / FAG (Япония) | |
| 7 | Муфта | ||
| 8 | Насос-кулант | Китай | |
| 9 | Автоматическая система смазки | Китай | |
| 10 | Пневмосистема | AirTac (Тайвань) | |
| 11 | Линейные направляющие квадратного сечения по оси Х | 45 мм | HIWIN (Тайвань) |
| 12 | Линейные направляющие квадратного сечения по оси Y | 45 мм | HIWIN (Тайвань) |
| 13 | Линейные направляющие квадратного сечения по оси Z | 45 мм | HIWIN (Тайвань) |
Видео
1. Способы оформления заказа
- Онлайн-заявка: Нажмите кнопку «Узнать цену» или «Задать вопрос» на странице товара. Наш менеджер свяжется с вами в течение 15 минут- Через Email: Отправьте запрос "info@stankit.pro" с пометкой «Leapion DT-QXB»
- По телефону: Звоните по номеру +7 (937) 989-19-38 (рабочие дни с 9:00 до 18:00)
2. Доставка и монтаж
- Самовывоз: Со склада в Самаре (адрес уточняйте у менеджера)- Транспортной компанией: Доставка по РФ и СНГ (стоимость рассчитывается индивидуально)
- Пуско-наладка: Бесплатный монтаж и обучение ваших сотрудников (при покупке под ключ)
3. Дополнительные услуги
- Гарантия: 2 года на оборудование- Техподдержка 24/7
- Возможность тест-драйва аппарата на вашем производстве.
4. Этапы
1. Выбор оборудования. Вместе с нашим специалистом вы подбираете оборудование и уточняете необходимые параметры комплектации станка.2. Заключение договора. Обсуждаем комплектацию оборудования и окончательно рассчитываем его стоимость.
3. Оплата. При покупке оборудования со склада производится 100% оплата. При заказе оборудования «под заказ» — аванс 50%, остальная сумма оплачивается после прибытия станка на наш склад.
4. Трехэтапная проверка качества. Все оборудование проходит три стадии проверки: на производстве в Китае, на складе в России и перед отправкой покупателю.
5. Доставка или самовывоз. Мы доставляем оборудование по всей России и СНГ, гарантируя конкурентоспособные цены на доставку. Также доступен самовывоз.
1. Способы оплаты
Для юридических и физических лиц (с оформлением договора и счетом на оплату). Реквизиты предоставляются менеджером после согласования заказа.
- Наличный расчет:
2. Условия оплаты
3. Документы и подтверждения
4. Безопасность и гарантии:
- Конфиденциальность данных гарантирована.
Остались вопросы?
Уточните детали у менеджера по телефону <+7 (937) 989-19-38>, через чат на сайте или email <info@stankit.pro>.Доставляем товары по РФ
Доставка тяжелых станков это специфическая логистическая задача. Нужно обеспечить его сохранность, застраховать от возможных повреждений, грамотно загрузить и разгрузить транспортное средство.
Наш логист имеет большой опыт в доставке крупногабаритных тяжелых станков.
Мы готовы самостоятельно доставить оборудование на вашу производственную площадку.
Однако, если вам удобнее самостоятельно забрать приобретенное оборудование, у вас не будет проблем.
Порядок доставки
| Модель | TOPMILL 650S |
| Размеры рабочего стола, мм | 800x420 |
| Наибольшая нагрузка на стол, кг | 500 |
| T-пазы стола, мм | 18x80x5 |
| Перемещение по оси X, мм | 650 |
| Перемещение по оси Y, мм | 450 |
| Перемещение по оси Z, мм | 510 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 150 – 660 |
| Расстояние от шпинделя до колонны, мм | 470 |
| Направляющие перемещения, X / Y / Z | Линейные направляющие (С3) |
| Шарико-винтовые пары, X / Y / Z | 4012 / 4012 / 4012 / Класс точности P4 |
| Серводвигатели SIEMENS, X / Y / Z/, нм | 7,5 / 7,5 / 15 |
Шпиндель
| Обороты шпинделя, об/мин | 8000 |
| Мощность электродвигателя главного привода (пост. / 30 мин.), кВт | 5,5 / 7,5 |
Инструментальная система OKADA (Тайвань)
| Тип хвостовика инструмента | ВТ40 |
| Емкость магазина инструмента | 16 |
| Максимальный вес устанавливаемого инструмента, кг | 15 |
| Максимальный диаметр устанавливаемого инструмента, мм | 100 |
| Максимальная длина устанавливаемого инструмента, мм | 300 |
Скорость перемещений
| Быстрые перемещения по осям Х / Y / Z, мм/мин |
24 000 / 24 000 / 20 000 |
| Скорость обработки, мм/мин | 1 – 10 000 |
Точность
| Точность позиционирования, мм | ±0,005 |
| Повторяемость, мм | ±0,003 |
Энергопотребление
| Напряжение, В / Частота, Гц | 380±10% / 50±10% |
| Общая установленная мощность, кВт | 11 |
Пневмосистема
| Давление воздуха, МПа | 0,6 |
Габаритные размеры
| Длина, мм | 2350 |
| Ширина, мм | 2270 |
| Высота, мм | 2500 |
| Вес, кг | 4300 |
