Токарный станок с ЧПУ и наклонной станиной
Ø обработки: 450 мм
Расстояние между центрами: 500 мм
Мощность двигателя: 11 / 15 кВт

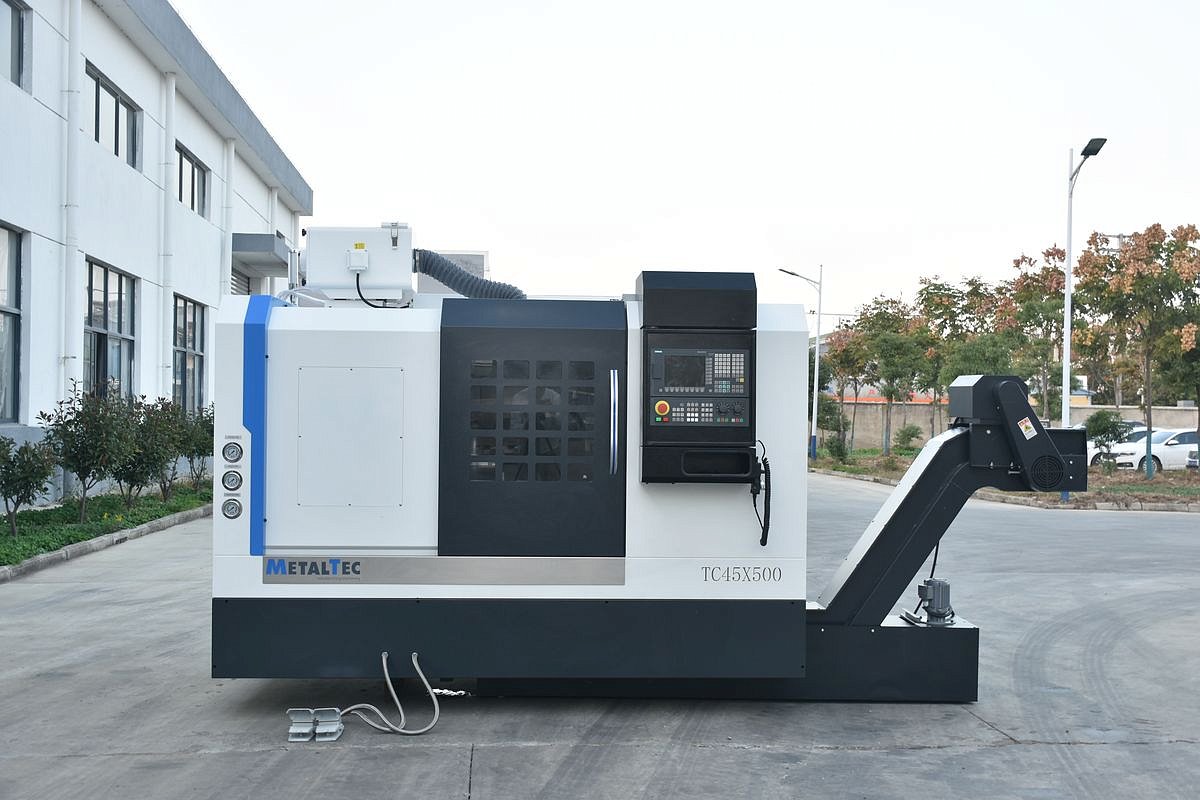

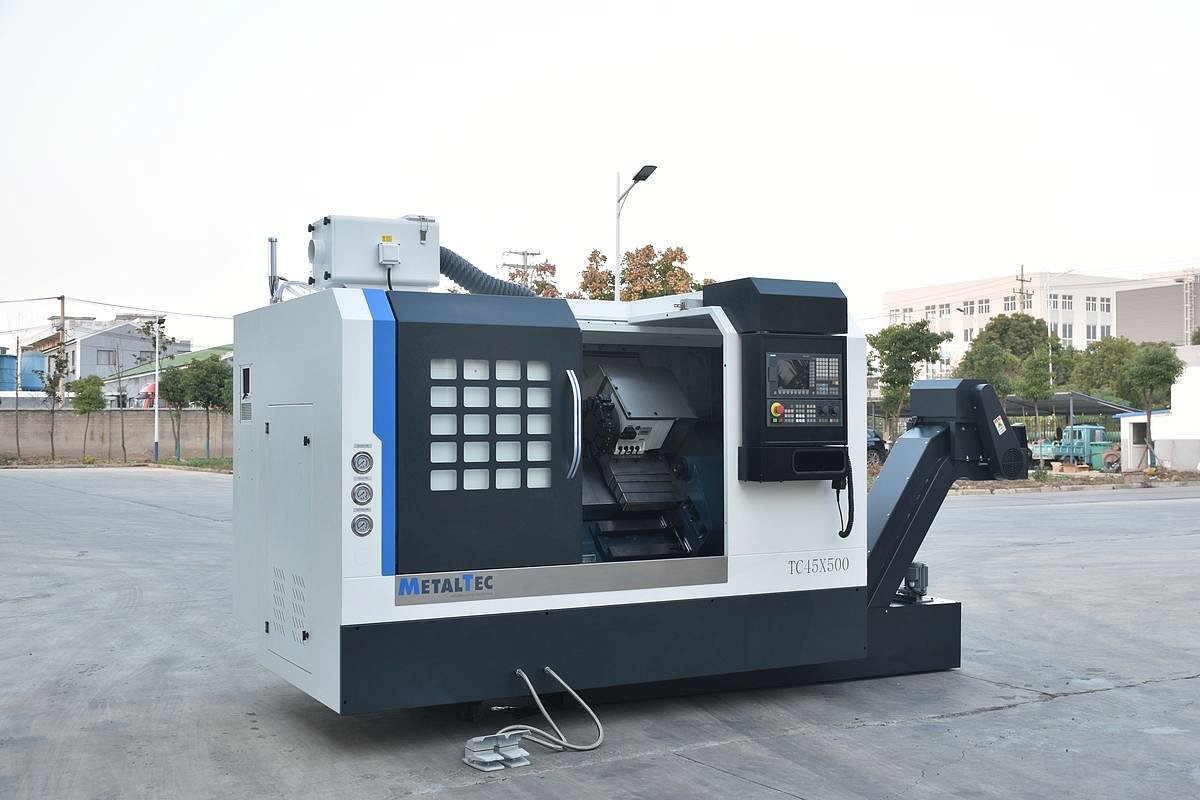

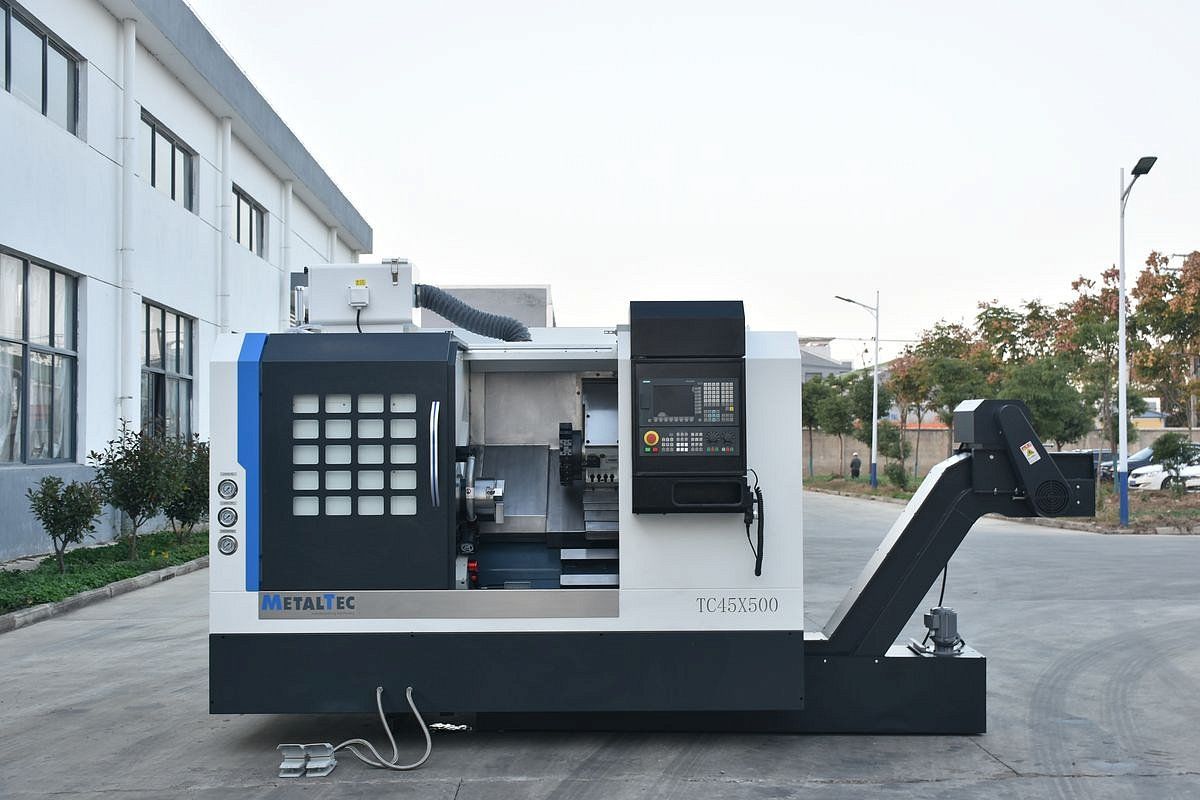

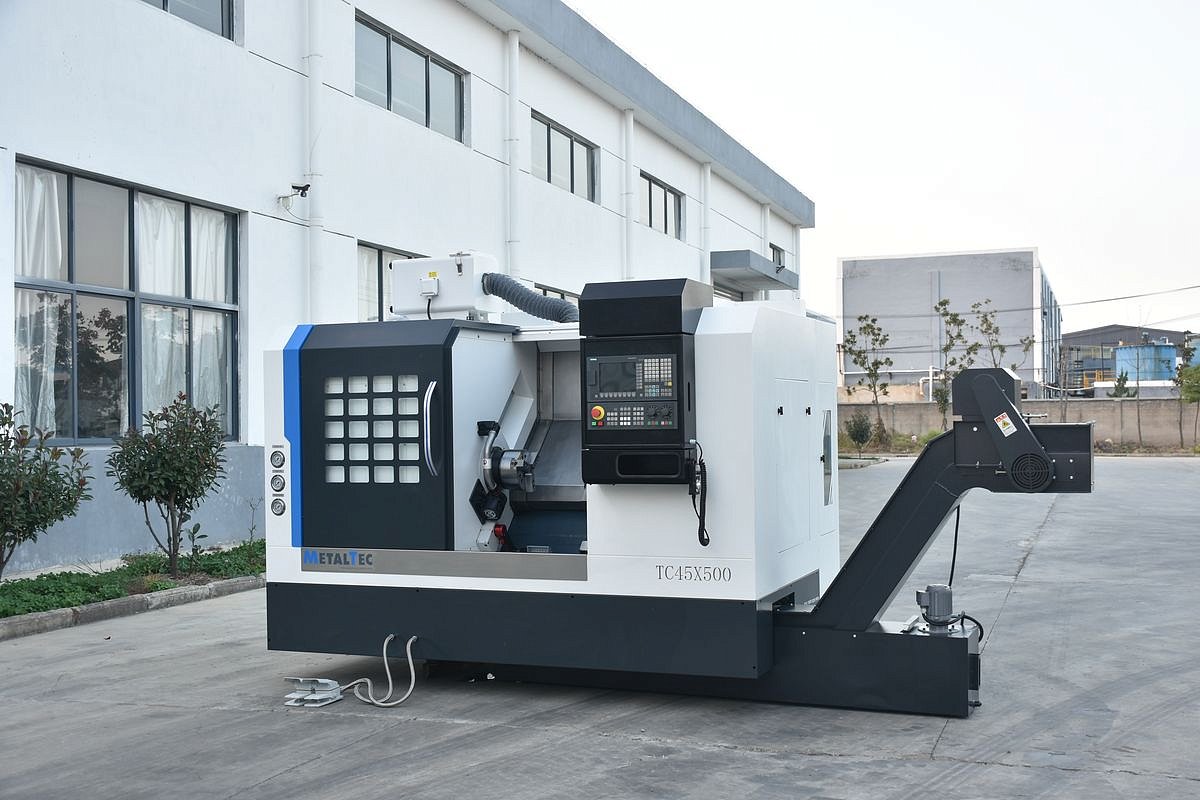

MetalTec ТС 45 x 500 – это высокоточный, универсальный и надежный токарный станок с ЧПУ для производства металлических изделий.
Данная модель применяется в сфере металлообработки и машиностроения, на опытных заводах и в профильных учебных заведениях.

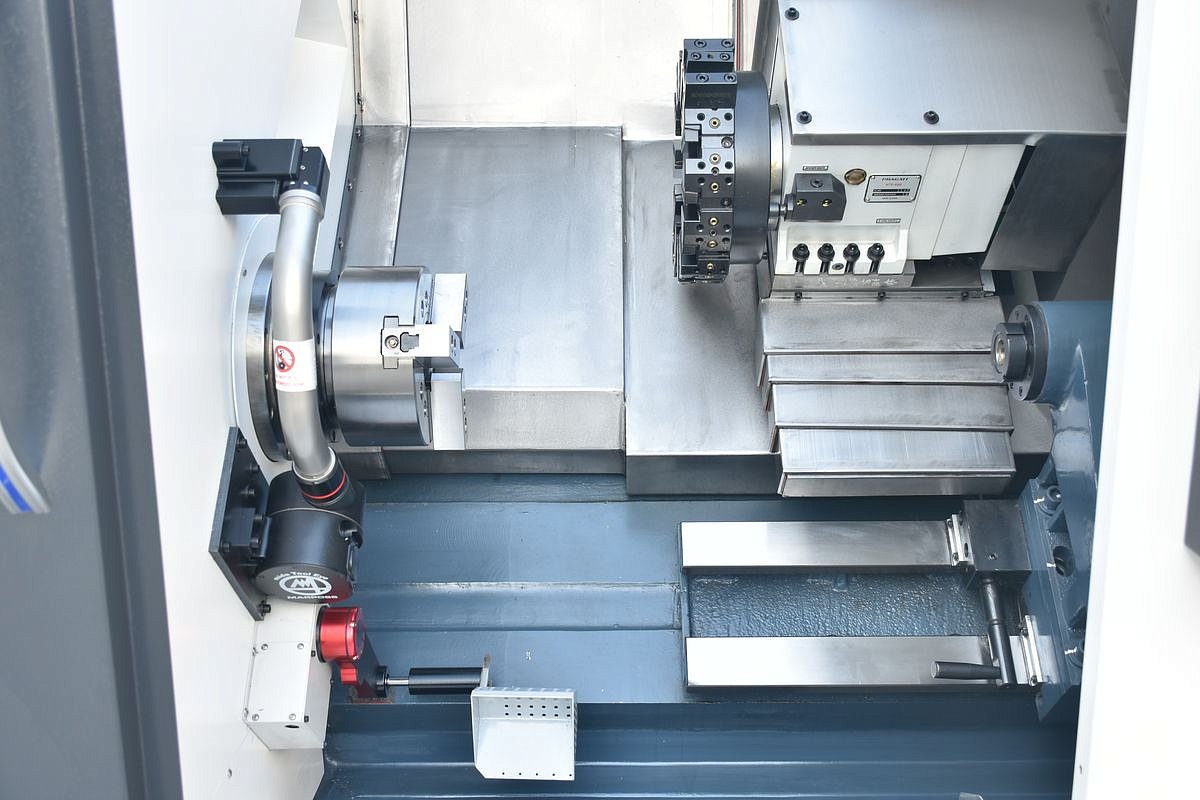

Конструкция
 |
Монолитная наклонная станина Изготавливается из высокопрочного чугуна, имеющего твердость по Роквеллу более 55 HRC. В процессе производства проходит термическую обработку для снятия напряжения сплава. Конструкция станины усилена внутренними ребрами, а также имеет виброопоры – это придает станку повышенную жесткость, обеспечивает высокое качество обработки изделий и неограниченный срок службы. |
 |

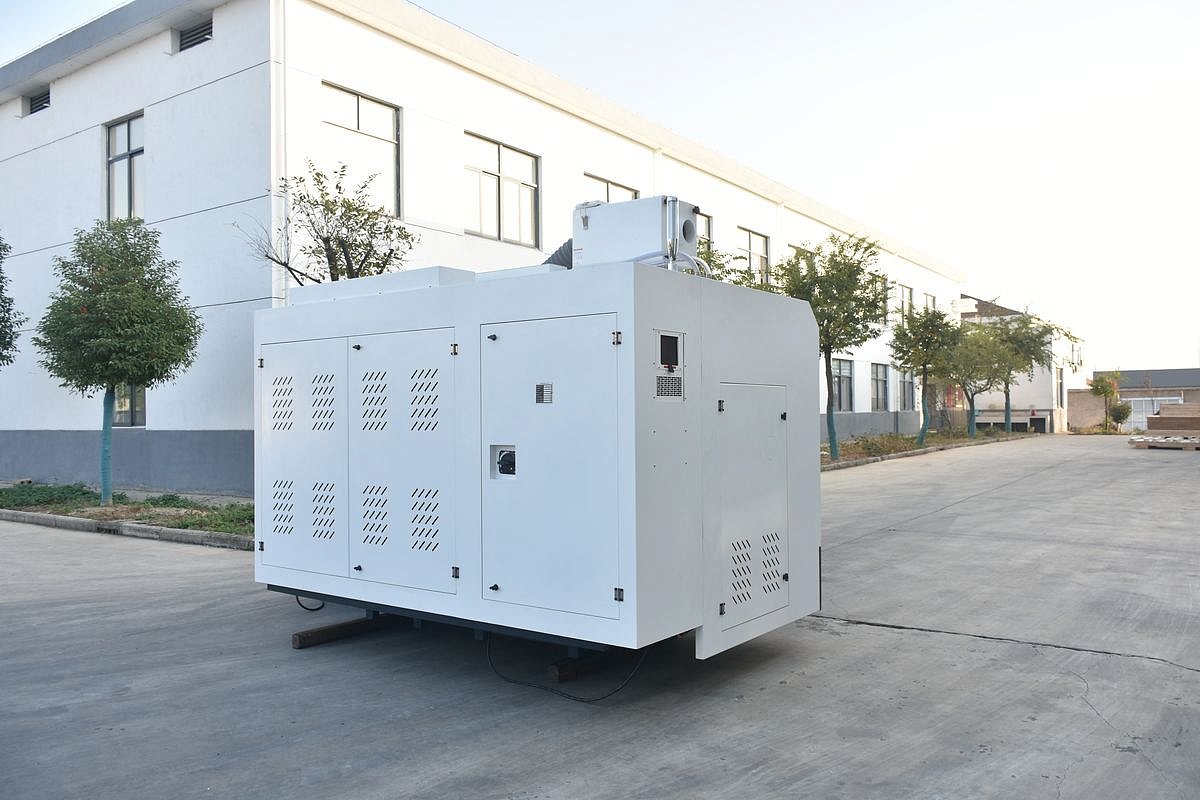

Кабинетная защита Препятствует разбрызгиванию СОЖ, выбросу пыли, стружки и деталей из оборудования, а также снижает риск травмирования оператора из-за контакта с движущимися механизмами. Чтобы станок не включался при открытой дверце, предусмотрен концевой датчик. |
 |

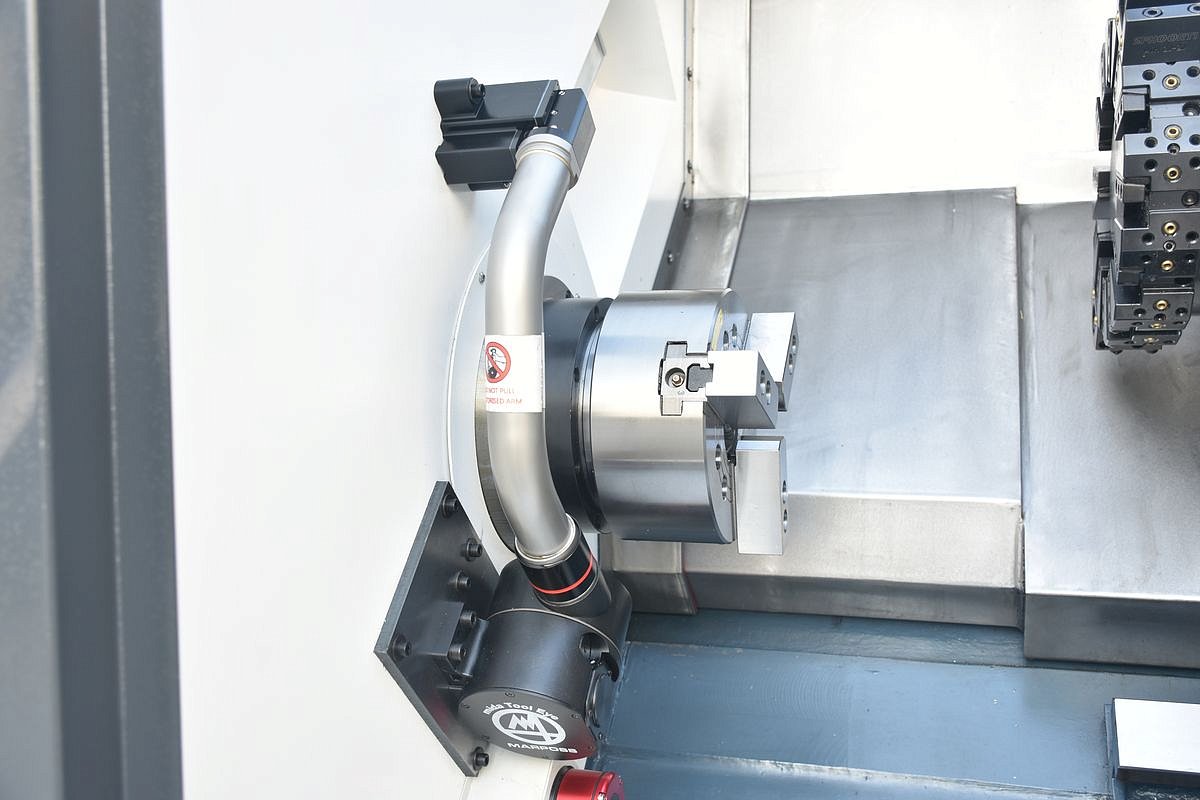

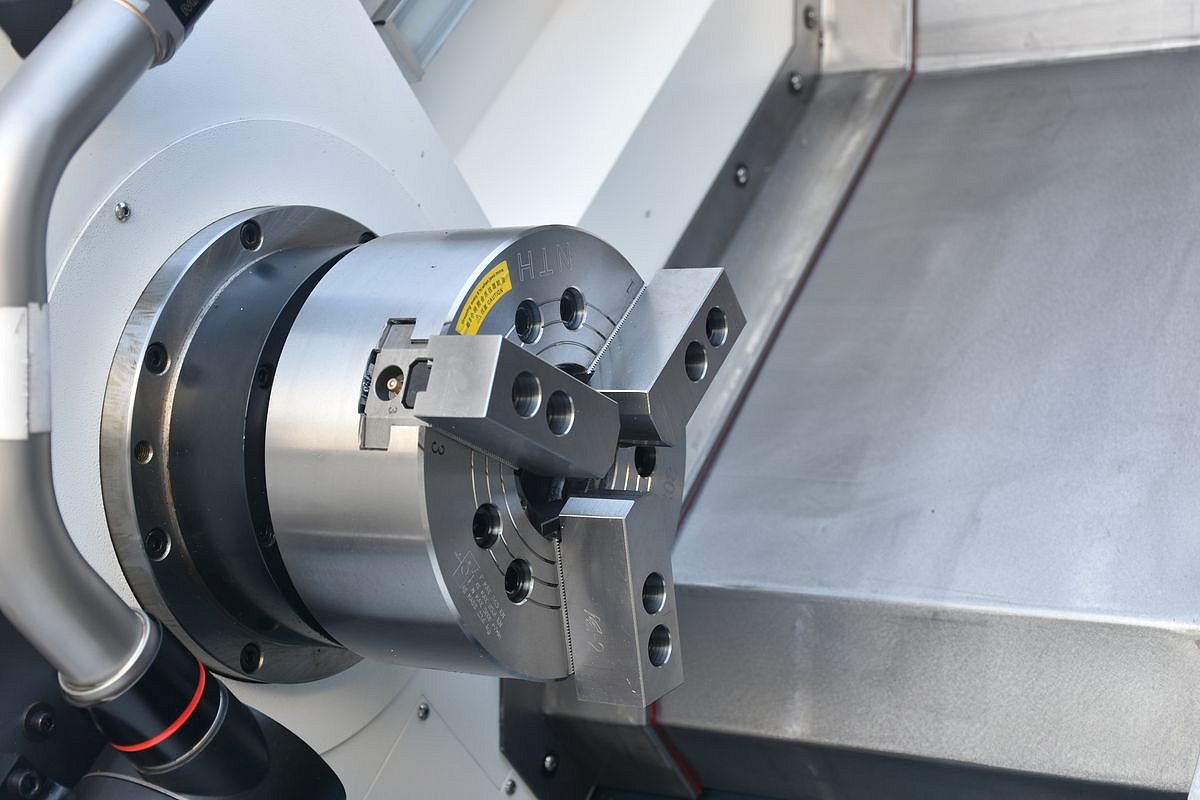

Гидравлический патрон Патрон диаметром 200 мм быстро и надежно фиксирует прутки и заготовки различного сечения – цилиндрического, четырех- или шестигранного и т.д. Высочайшая точность центрирования детали (погрешность не более 0,05-0,08 мм) обеспечивается упруго деформируемыми кулачками патрона, которые двигаются одновременно. |
 |

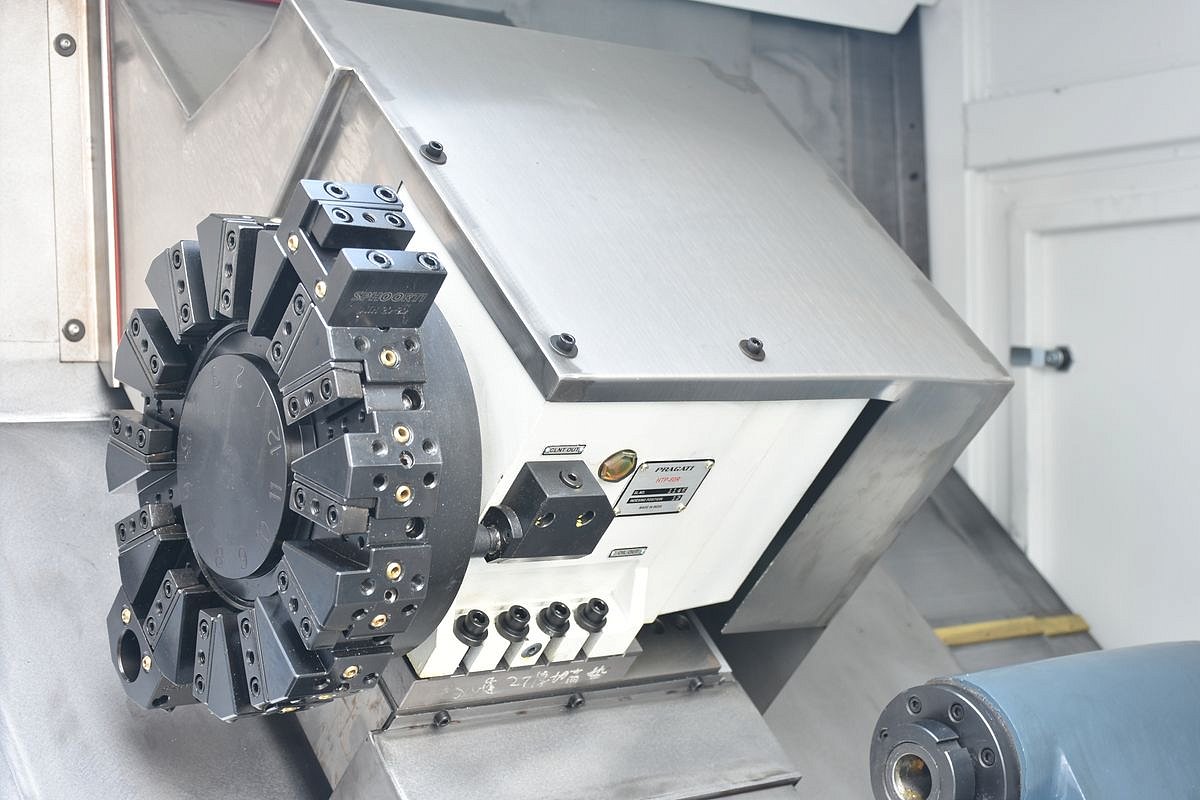

Револьверная голова Может быть оснащена инструментами для обработки по внешнему диаметру. Максимальное число инструментов:
Размер инструмента – 20х20 мм. Диаметр расточного блока – 25 мм. |
 |
Серводвигатель Станок приводится в движение с помощью серводвигателя мощностью 11/15 кВт. Он отличается устойчивостью к перегрузкам и ударам, а также способностью работать в течение получаса при 150% номинальной мощности.
|
 |
Приводная система Оси X и Z оснащены современными и надежными приводами Siemens, которые отличаются высокой мощностью, быстротой разгона и широким скоростным диапазоном. |
 |
Шарико-винтовые передачи и линейные направляющие Данные компоненты разработаны и произведены компанией HIWIN (Тайвань). Они отличаются высокой технологичностью, скоростью, точностью и несущей способностью, а также простотой добавления смазки и взаимозаменяемостью. Благодаря автоматической системе впрыска смазки, ШВП и направляющие не требуют частого технического обслуживания, а их свойства сохраняются в течение долгого времени. |
 |
Стальные защитные кожухи для направляющих и ШВП Направляющие качения и шарико-винтовые передачи имеют телескопическую защиту на осях X и Z, которая препятствует попаданию на них пыли, стружки и СОЖ. Благодаря этому, высокие характеристики станка сохраняются на протяжении длительного времени. |
 |

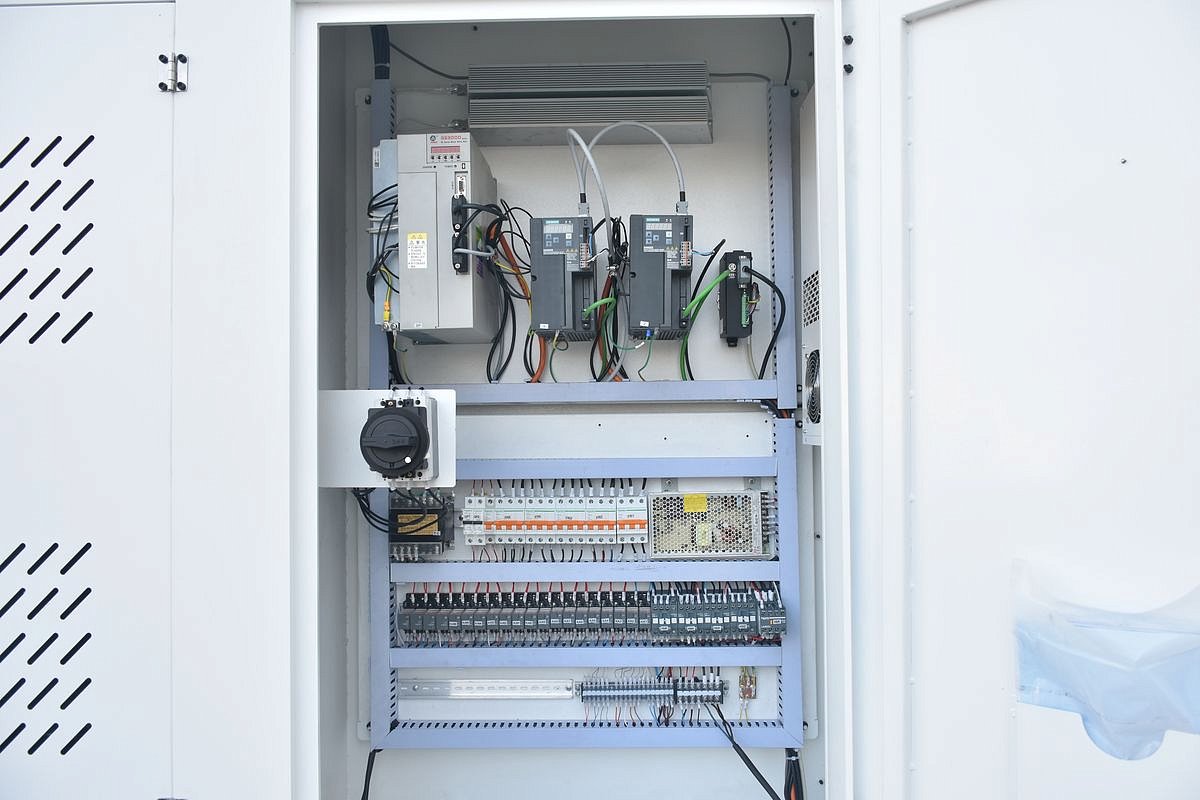

Электротехнические компоненты Станок оснащен драйверами серводвигателей Siemens и контакторами Schneider Electric, которые обеспечивают бесперебойную работу. Они размещены в специальном шкафу, который защищает их от воздействия внешней среды, а благодаря системе кондиционирования – от перегрева. |
Дополнительное оборудование
 |

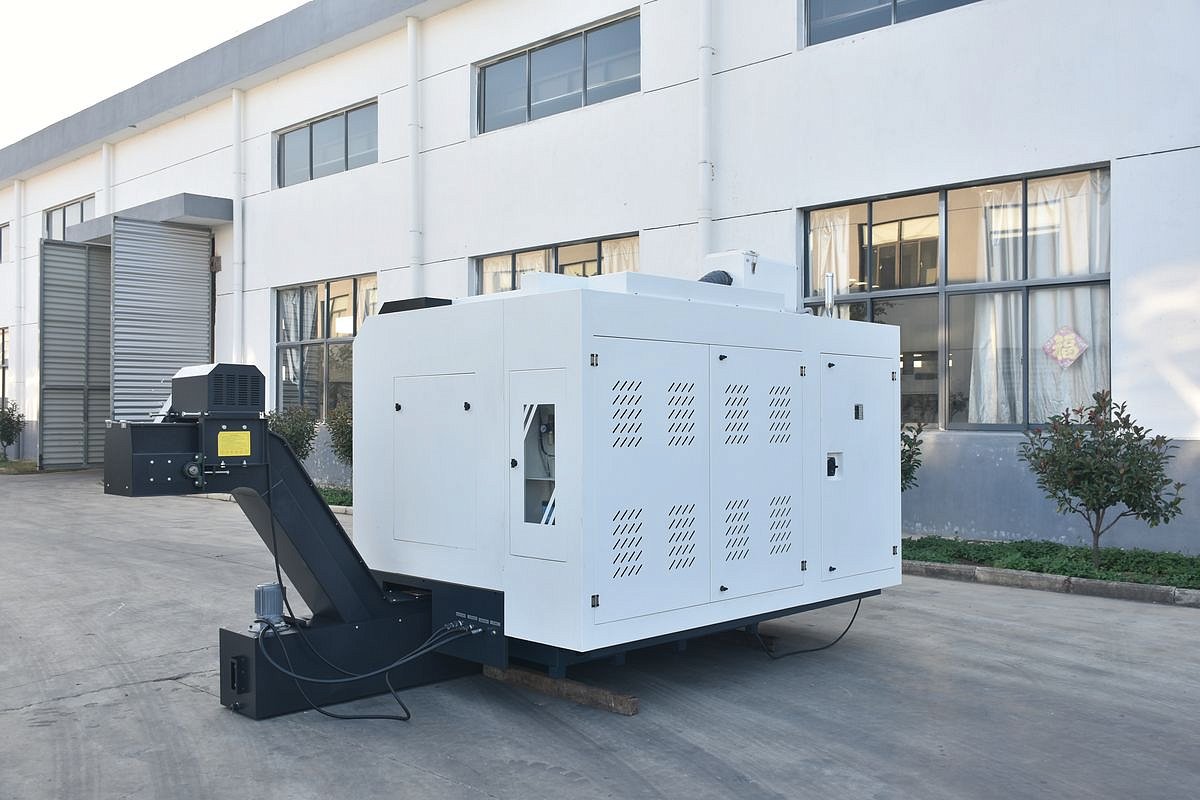

Стружкоудалитель Ленточный конвейер с тележкой удаляет металлическую стружку. Таким образом, обеспечивается безопасность работы, снижается риск аварий и производственных травм, продлевается срок службы оборудования. |
 |
Деталеуловитель Обработанные изделия попадают в специальный ящик. Благодаря этому, детали не теряются, а также облегчается их сортировка и упаковка. |
 |

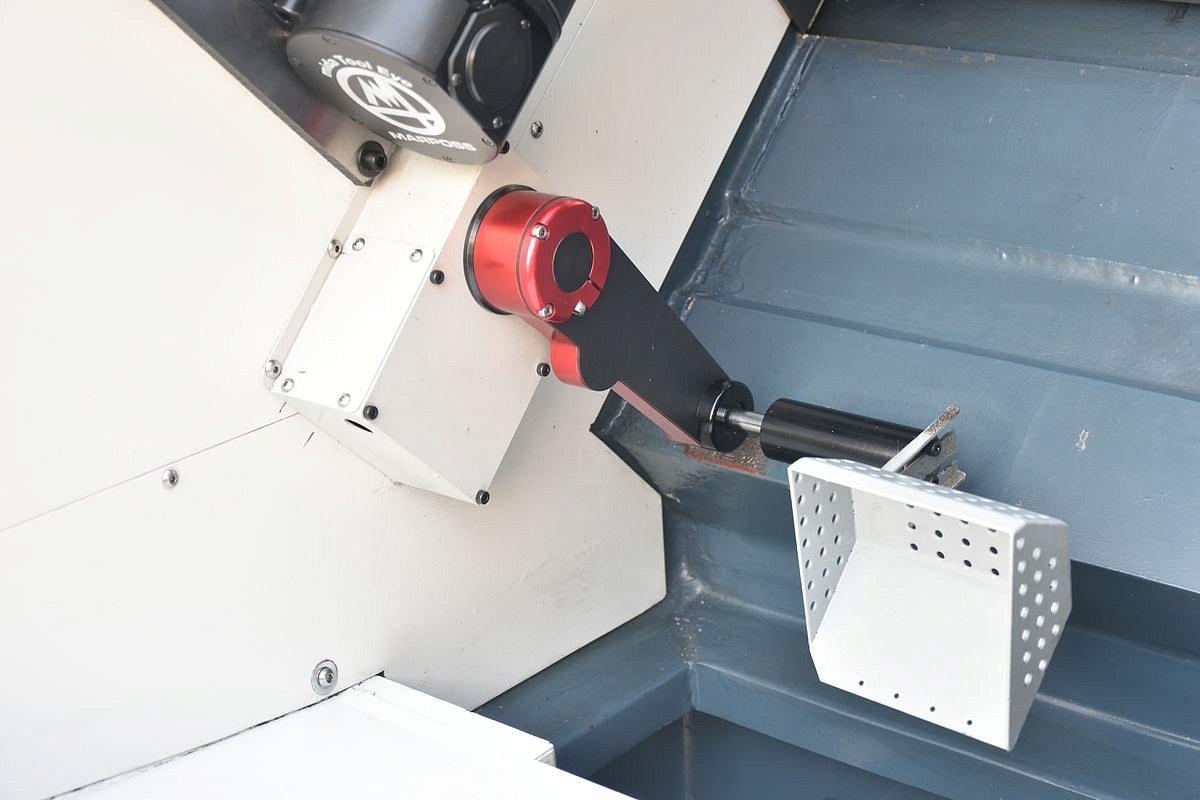

Система измерения и привязки инструмента Предназначена для контроля степени износа инструмента, а также обнаружения их поломок. Система состоит из неподвижной базы и мобильной руки, которая перемещается в позицию замера вручную или автоматически. Первый способ подходит для средней загруженности и степени автоматизации. Второй способ – для высокой загруженности и степени автоматизации. |
 |

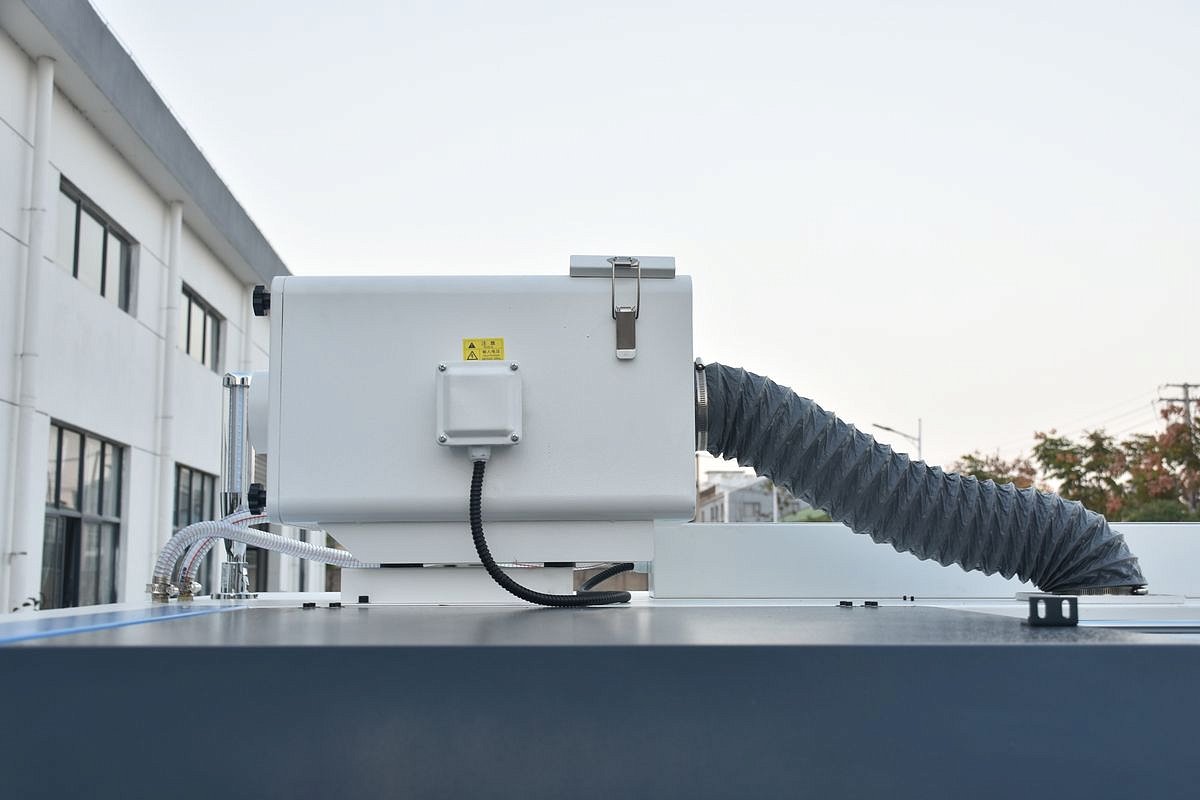

Система фильтрации и удаления тумана Выводит из станка и рабочего помещения масляный и водяной туман, а также охлаждающую жидкость. Это обеспечивает чистоту окружающей среды и защиту оператора от воздействия вредных выбросов. |
 |
Система подачи СОЖ Впрыск смазочно-охлаждающей жидкости защищает инструменты от перегрева, продлевает срок службы станка и снижает вероятность аварии. Также она оптимизирует удаление стружки и тепла из зоны обработки. |
Преимущества оборудования компании MetalTec
- Станки отличаются высокой надежностью и имеют современный внешний вид, благодаря использованию качественных деталей и лакокрасочного покрытия.

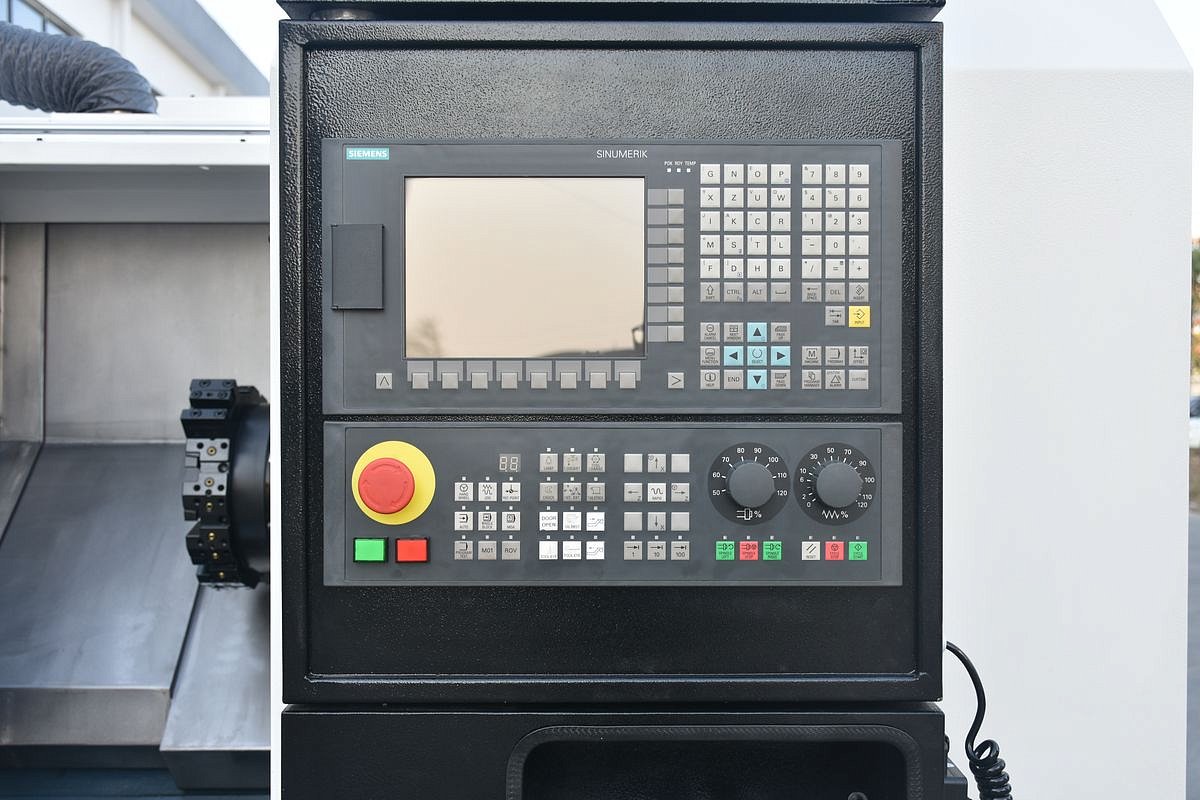

- Удобное расположение органов управления.
- Компактные габариты станков позволяют сэкономить занимаемое ими пространство, а также использовать их в небольших помещениях.
- Станина имеет специальную конструкцию, которая придает станкам вибропоглощающие свойства. Это обеспечивает высокую точность обработки, а также делает оборудование долговечным.
- Мощные электромоторы обеспечивают высокую производительность станков.
- Возможность установки и автоматической смены инструментов позволяет использовать станки для решения задач любой сложности.
- Автоматические системы подачи смазки в зону резания, а также на различные узлы станков увеличивают межсервисный интервал и срок службы оборудования в целом.
- Кабинетная защита станка обеспечивает безопасность труда и помогает поддерживать чистоту в рабочем помещении. Она препятствует разбрызгиванию СОЖ, выбросу пыли, стружки и деталей из оборудования, а также снижает риск производственных травм из-за контакта человека с движущимися узлами.
- Электротехнические компоненты станка располагаются в шкафу со степенью пылевлагозащиты IP54.
Варианты комплектации
|
Комплектующие |
Стандарт |
Профи |
Пром |
Пром + |
|
Кабинетное ограждение |
+ |
+ |
+ |
+ |
|
Гидравлический патрон 200 мм |
+ |
+ |
+ |
+ |
|
Приводная револьверная голова (количество инструментов) |
8 |
8 |
12 |
12 |
|
Серводвигатель шпинделя 11/ 15 кВт |
+ |
+ |
+ |
+ |
|
Приводная система SIEMENS |
+ |
+ |
+ |
+ |
|
Наклонная монолитная станина из чугуна |
+ |
+ |
+ |
+ |
|
Направляющие качения и шарико-винтовые передачи (Тайвань) |
+ |
+ |
+ |
+ |
|
Телескопические защиты |
+ |
+ |
+ |
+ |
|
Электрический шкаф с компонентами |
+ |
+ |
+ |
+ |
|
ОПЦИИ |
||||
|
Транспортер для удаления стружки ленточного типа |
- |
+ |
+ |
+ |
|
Деталеуловитель |
- |
+ |
+ |
+ |
|
Измерение и привязка инструмента |
- |
- |
+ |
+ |
|
Система удаления и фильтрации масляного тумана |
- |
- |
+ |
+ |
|
Подача СОЖ высокого давления 20 бар |
- |
- |
+ |
+ |
