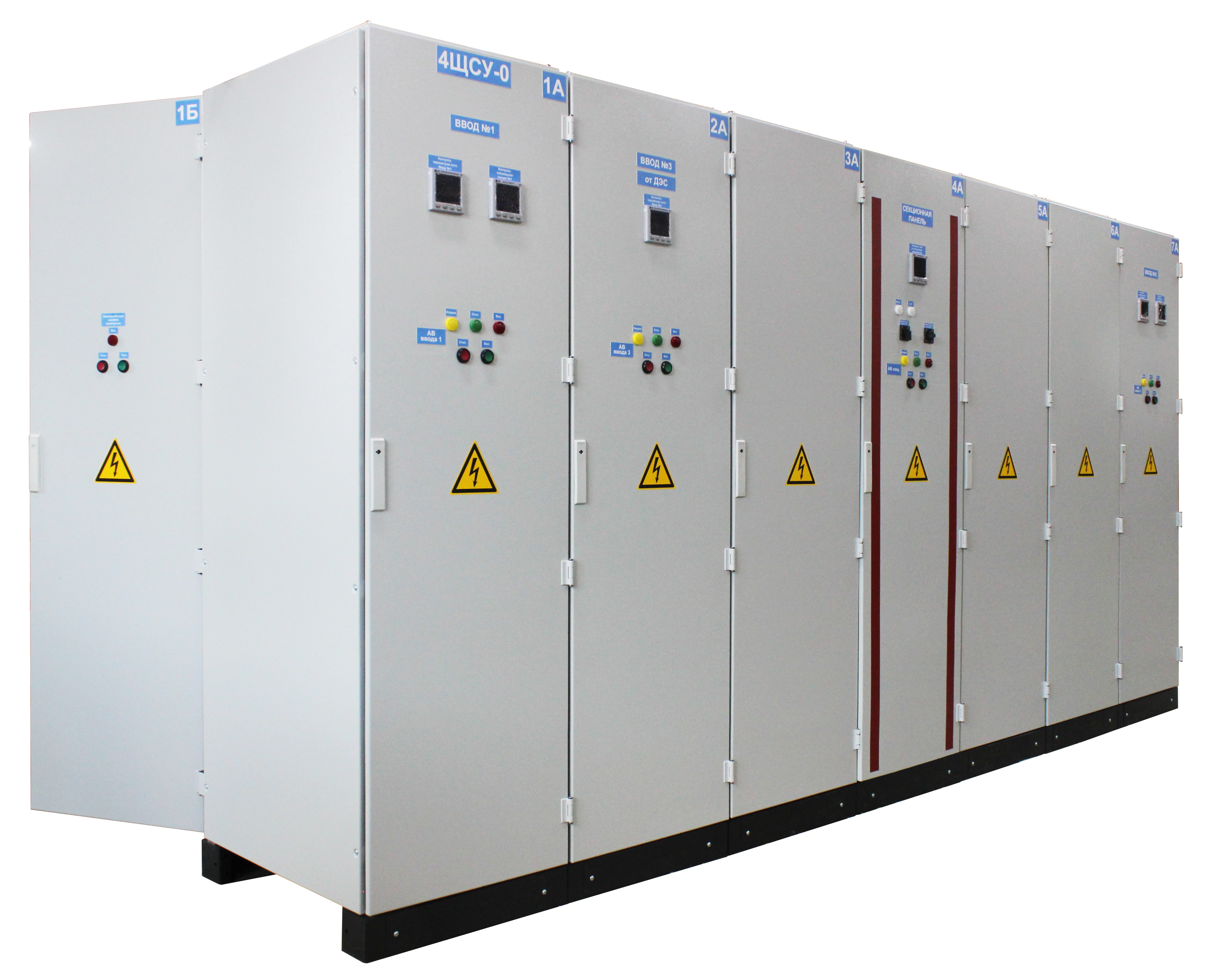

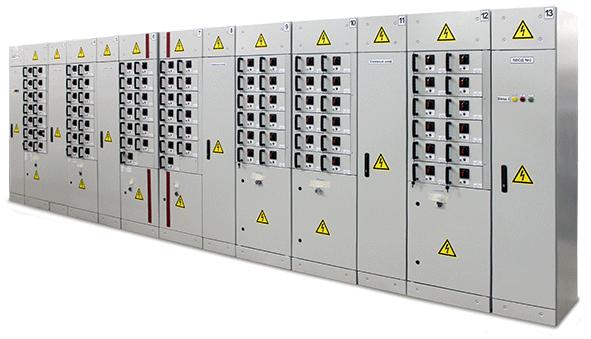

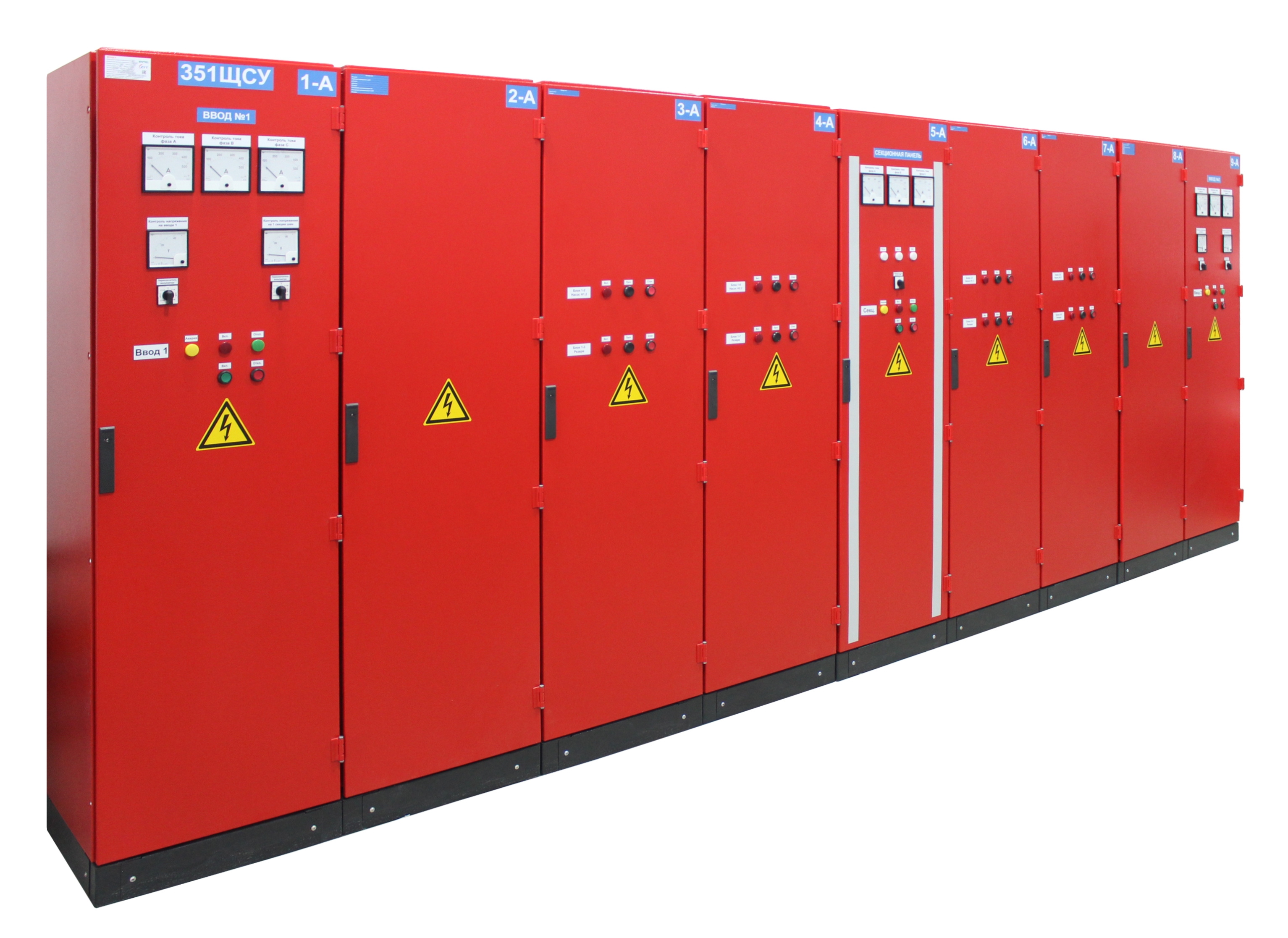

Щиты станции управления (ЩСУ)

Щиты станции управления (ЩСУ) представляют собой устройства, предназначенные для ввода и распределения электрической энергии с напряжением до 380 В переменного тока и частотой 50 Гц. Они также служат для размещения блоков управления, которые коммутируют силовые цепи электроприводов и защищают от коротких замыканий и перегрузок.

ЩСУ используются для приема, распределения электроэнергии и обеспечения защиты линий от сверхтоков. Они также осуществляют локальное и удаленное управление освещением и запуском/остановкой асинхронных электрических двигателей. Щиты станции управления могут функционировать как самостоятельные устройства или в сочетании с системой автоматизированного управления энергоснабжением на промышленных и жилищно-коммунальных объектах.

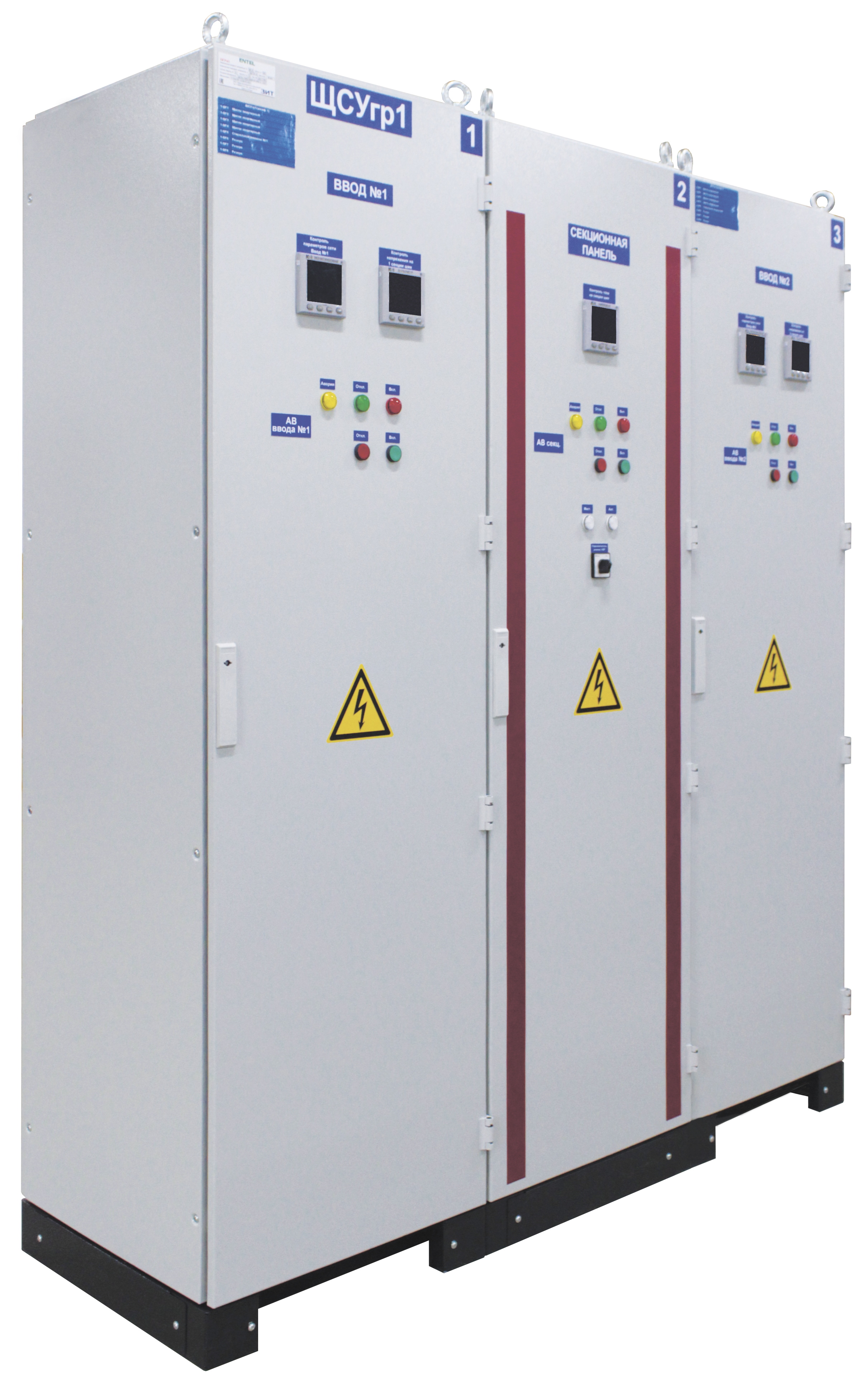

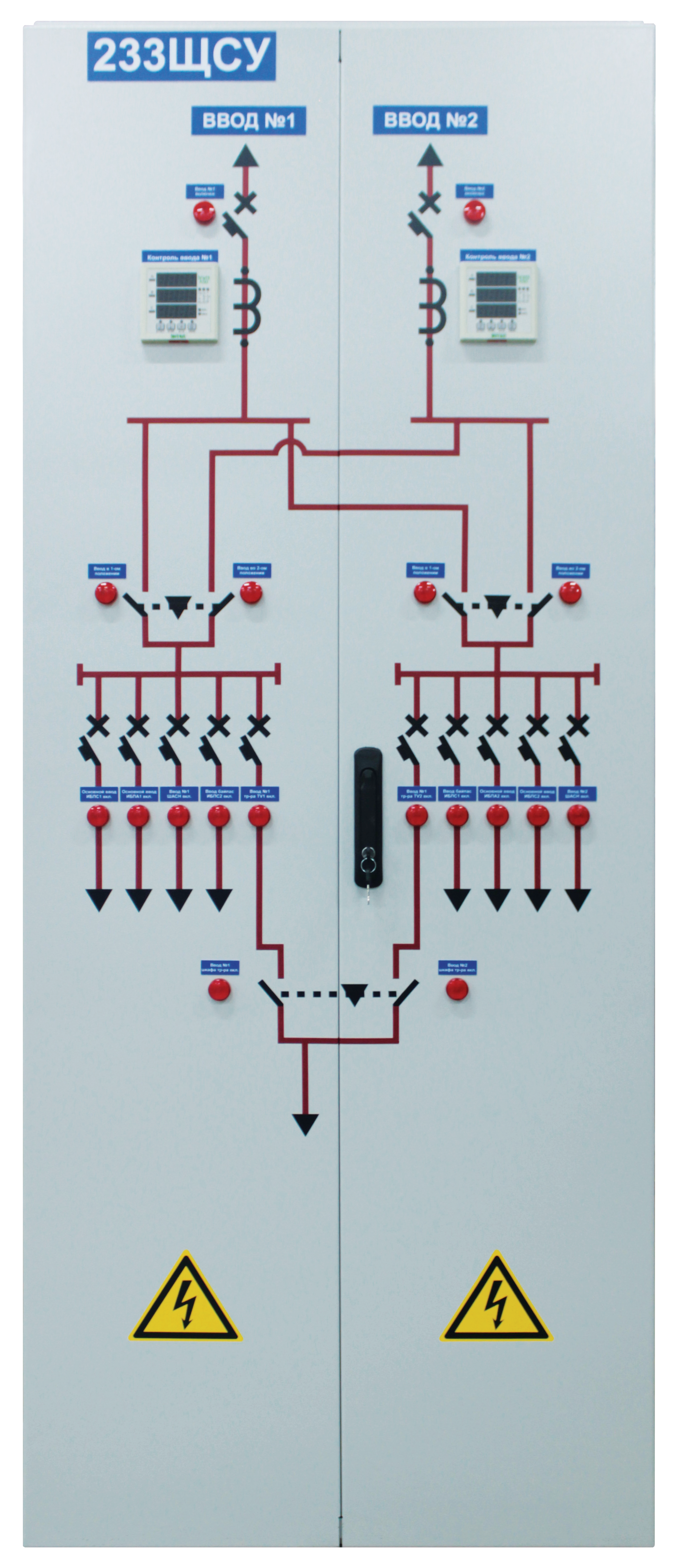

ЩСУ выпускаются в форме низковольтных комплектных устройств (НКУ), состоящих из секционных блоков, выполняющих функции приема, регулирования, передачи и защиты. В зависимости от технического задания заказчика, комплектация может включать вводную панель, вводную панель с автоматическим включением резерва (АВР), распределительную панель и панель управления асинхронными двигателями. Различные варианты конфигурации обеспечивают разнообразие функциональных возможностей.

Распределительные панели осуществляют распределение электроэнергии и защиту линий от коротких замыканий и перегрузок.
Панель управления асинхронными двигателями обеспечивает местное и удаленное управление запуском и остановкой асинхронных двигателей, а также их скоростью и сигнализацией. Они оснащены частотными преобразователями ABB, Schneider Electric.
ЩСУ предусматривают интеграцию с системой автоматизированного управления по протоколу ModBus и передачу информации о состоянии выключателей и срабатывании защиты.

При необходимости, щиты могут изготавливаться для эксплуатации на открытом воздухе или во взрывоопасных зонах, в соответствии с соответствующими стандартами.

ЩСУ производятся с использованием напольных шкафов различных конструкций, включая Prisma, Okken, Sarel.
Обычно щиты ЩСУ изготавливаются по индивидуальным проектам заказчиков или на основе опросных листов.
Транспортировка осуществляется в вертикальном положении с помощью рым-болтов, установленных на верхней части шкафов.

Опции

• защита от импульсного перенапряжения;
• защита от однофазного КЗ;
• технический или коммерческий учет;
• многофункциональный измеритель параметров сети ЭЛИЗ А50;
• дополнительный ввод  от ДЭС.

Система  мониторинга и управления (СМИУ):

• для регистрации и передачи параметров тока и напряжения, аварии и т.д.;
• в качестве панели оператора: индикация параметров, режима работы.

Сертификаты

• ТР ТС;
• промышленная безопасность;
• пожаробезопасность;
• сейсмостойкость;
• аттестация Транснефти;
• Газпромсерт;
• атомная лицензия Ростехнадзора;
• аккредитация Роснефти.

Функции

• ввод  и секционирование;
• автоматический ввод  резерва с механическими и электрическими блокировками;
• управление и защита электродвигателей;
• плавный пуск и частотное регулирование;
• управление освещением;
• управление электронагревателем;
• измерение параметров электрической сети;
• защита от токов  КЗ и перегрузки;
• контроль и выдача сигналов автоматики;
• световая и звуковая сигнализации;
• интеграция в систему  АСУ;
• дистанционное и местное управление
