Где применяют:
- Строительство железнодорожного транспорта,
- автомобилестроение,
- машиностроение,
- сельское и лесное хозяйство,
- производство электрооборудования,
- производство лифтов,
- бытовая техника,
- зерновое оборудование,
- текстильное оборудование,
- обработка инструмента,
- нефтяное оборудование,
- пищевое оборудование,
- кухонная утварь,
- декоративная реклама (особенно в словесной промышленности)
- различные металлообрабатывающие и перерабатывающие отрасли, такие как услуги по обработке листового металла.
Для каких материалов подходит?:
углеродистая сталь,
нержавеющая сталь,
алюминиевый сплав,
медь,
оцинкованный лист и т.д.;
Диапазон сварки:
0.5~5mm углеродистая сталь，
0.5~5mm нержавеющая сталь，
0.5~3mm алюминиевый сплав，
0.5~3mm латунь;
Уникальные возможности сварки:
Для каких материалов подходит?:
углеродистая сталь,
нержавеющая сталь,
алюминиевый сплав,
медь,
оцинкованный лист и т.д.;
0.5~5mm нержавеющая сталь，
0.5~3mm алюминиевый сплав，
0.5~3mm латунь;
Уникальные возможности сварки:
0.5~5mm нержавеющая сталь，
0.5~3mm алюминиевый сплав，
0.5~3mm латунь;
Уникальные возможности сварки:
- квадратные трубы
- стыковая сварка круглых труб
- сварка листов
- сварка разных материалов
Режим сварки
Где применяют:
- Строительство железнодорожного транспорта,
- автомобилестроение,
- машиностроение,
- сельское и лесное хозяйство,
- производство электрооборудования,
- производство лифтов,
- бытовая техника,
- зерновое оборудование,
- текстильное оборудование,
- обработка инструмента,
- нефтяное оборудование,
- пищевое оборудование,
- кухонная утварь,
- декоративная реклама (особенно в словесной промышленности)
- различные металлообрабатывающие и перерабатывающие отрасли, такие как услуги по обработке листового металла.
Для каких материалов подходит?:
углеродистая сталь,
нержавеющая сталь,
алюминиевый сплав,
медь,
оцинкованный лист и т.д.;
Диапазон сварки:
0.5~5mm углеродистая сталь，
0.5~5mm нержавеющая сталь，
0.5~3mm алюминиевый сплав，
0.5~3mm латунь;
Уникальные возможности сварки:
- квадратные трубы
- стыковая сварка круглых труб
- сварка листов
- сварка разных материалов
Режим сварки
| Материалы | Толщина, мм | Метод сращивания | Сварочный зазор, мм | Проволока | Диаметр наполнения , мм | Мощность, Вт | Ширина поворота, мм | Скорость сваркиm, м/c |
|
Углеродистая сталь Нержавеющая сталь Алюминий |
0.5 |
Стыковая сварка | - | Нет | / | 300~500 | 2 |
30-50 |
| внутренний угол | <0.12 | Нет | / | 300~500 | 2 | |||
| внешний угол | - | Нет | / | 300~500 | 2 | |||
|
1.0 |
Стыковая сварка |
<0.2 | Нет | / | 500~700 | 2 | 30-50 | |
| 0.2~0.8 | Да | 0.8 | 500~700 | 2 | 20-40 | |||
|
внутренний угол |
<0.2 | Нет | / | 400~600 | 2 | 30-50 | ||
| 0.2~0.8 | Да | 0.8 | 500~700 | 2 | 20-40 | |||
|
внешний угол |
<0.2 | Нет | / | 400~600 | 2 | 30-50 | ||
| 0.2~0.8 | Да | 0.8 | 500~700 | 2 | 20-40 | |||
|
2.0 |
Стыковая сварка |
<0.4 | Нет | / | 700~1000 | 2~2.6 |
20-40 |
|
| 0.4~1.0 | Да | 1 | 800~1200 | 2~2.6 | ||||
|
внутренний угол |
<0.4 | Нет | / | 700~1000 | 2~2.6 | |||
| 0.4~1.0 | Да | 1 | 800~1200 | 2~2.6 | ||||
|
внешний угол |
<0.4 | Нет | / | 700~1000 | 2~2.6 | |||
| 0.4~1.0 | Да | 1 | 800~1200 | 2~2.6 | ||||
|
3.0 |
Стыковая сварка |
<0.5 | Нет | / | 900~1300 | 2.6-3.8 |
20-30 |
|
| 0.5~1.2 | Да | 1.0/1.2 | 1000~1500 | 2.6-3.8 | ||||
|
внутренний угол |
<0.5 | Нет | / | 900~1300 | 2.6-3.8 | |||
| 0.5~1.2 | Да | 1.0/1.2 | 1000~1500 | 2.6-3.8 | ||||
|
внешний угол |
<0.5 | Нет | / | 900~1300 | 2.6-3.8 | |||
| 0.5~1.2 | Да | 1.0/1.2 | 1000~1500 | 2.6-3.8 | ||||
|
4.0 |
Стыковая сварка |
<0.6 | Нет | / | 1200~1700 | 2.6-3.8 |
10-20 |
|
| 0.6~1.5 | Да | 1.0/1.2/1.6 | 1400~1900 | 2.6-3.8 | ||||
|
внутренний угол |
<0.6 | Нет | / | 1200~1700 | 2.6-3.8 | |||
| 0.6~1.5 | Да | 1.0/1.2/1.6 | 1400~1900 | 2.6-3.8 | ||||
|
внешний угол |
<0.6 | Нет | / | 1200~1700 | 2.6-3.8 | |||
| 0.6~1.5 | Да | 1.0/1.2/1.6 | 1400~1900 | 2.6-3.8 |

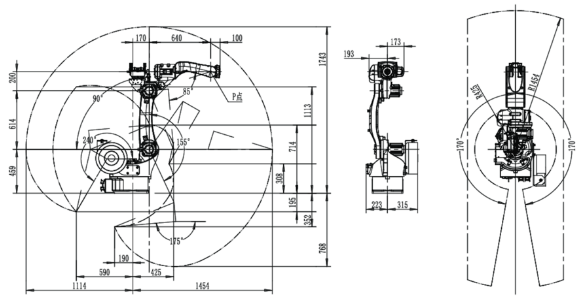

Диапазон движения и форм-фактор
| Устройство робота | ||
| Модель | CRP-RH18-20 | |
| Форма руки | Вертикальный многошарнирный | |
| Свобода передвижения | 6 осей | |
| Максимальная загрузка | 20 KG | |
|
Максимальный ход |
1 ось | -165°~165° настенное крепление -30°~30° |
| 2 ось | -155°~105° | |
| 3 ось | -170°~240° | |
| 4 ось | -190°~190° | |
| 5 ось | -90°~110° | |
| 6 ось | -210°~210° | |
|
Максимальная скорость |
1 ось | 160°/S |
| 2 ось | 160°/S | |
| 3 ось | 169°/S | |
| 4 ось | 301°/S | |
| 5 ось | 342°/S | |
| 6 ось | 520°/S | |
|
Допустимый момент |
4 ось | 55N.m |
| 5 ось | 55N.m | |
| 6 ось | 30N.m | |
|
Допустимый момент инерции |
4 ось | 2.2kg.m² |
| 5 ось | 2.2kg.m² | |
| 6 ось | 2.2kg.m² | |
| Повторяемость | ±0.08mm | |
| Максимальное покрытие | 1730mm | |
| Масса | 285kg | |
| Способ установки | Напольное, потолочное крепление, настенное крепление | |
|
Условия установки |
Влажность окружающей среды | 0~45° |
| Относительная влажность | 20~80° Нет конденсата | |
| Вибрация | Не более 0.5G | |
| Прочее | Место установки робота должно находиться вдали от: легковоспламеняющихся, или агрессивных жидкостей, или газов источников электрических помех | |
| IP-рейтинг | Запястье IP67, остальные IP54 | |
| Особенности | Компактная структура, высокая точность, высокая масштабируемость и простота в эксплуатации. | |
| Области применения | Резка, сварка, сборка, обработка | |
| Технические параметры | |
| Модель | SF1500HWM / SF2000HWM |
| Условия поставки | EXW Jinan |
| Условия оплаты | 30% аванс, 70% по готовности к отгрузке |
| Срок производства | 7 рабочих дней |
| Лазер | Raycus RFL-C1500W / 2000W |
| Длина лазерной волны | 1080nm |
| Диапазон скорости сварки | 0-120mm/s |
| Сварочный зазор | ≤1/5 толщины листового металла |
| Длина волокна | 15m |
| Газ | Азотная сварка, давление на выходе 0.2Mpa |
| Сварочная головка | Китай |
| Система управления | Китай (на русском языке) |
| Тип охлаждения | Водяное охлаждение |
| Эл. питание | 380V/50HZ |
| Расходные материалы | Азот，Выходное давление 0.2Mpa |
| Общая мощность | 10kw / 13kw |
| Габариты | 954x715x1080 mm |
| Упаковка | Фанерный ящик |
| Вес нетто | 450KG |
| Подача проволоки | Есть |
| Оптические очки | Есть |

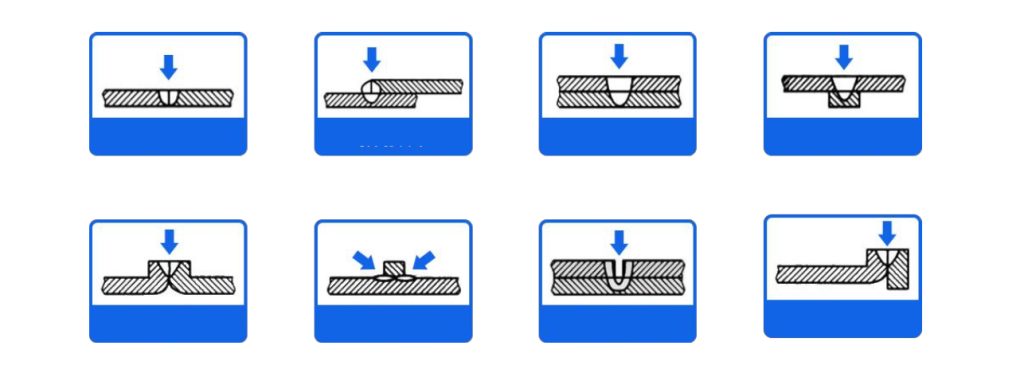

| Тип сварки | 8 вариантов |
| Опция | Поворотное устройство для сварки трубки |
| Комплектующие оборудования | |||
| Номер | Называние | Кол-во | Производитель |
| 1 | Лазерный излучатель | ||
| 1.1 | Лазерный источник | 1 ком. | Raycus |
| 2 | Головка сварки | ||
| 2.1 | Лазерная головка сварки | 1 ком. | WSX |
| 2.2 | Автоматическая подача проволоки | 1 ком. | В комплекте |
| 3 | Робот | ||
| 3.1 | Робот 6 осей | 1ком. | Crobotp |
| 4 | Оборудование | ||
| 4.1 | Шкаф управления/неподвижный инструмент | 1 ком. | SENFENG Laser |
| 4.2 | Электрические и пневматические системы | 1 ком. | Schnieder |
| 4.3 | Чиллер | 1 ком. | В Комплекте |
| 5 | Система управления | ||
| 5.1 | Система управления | 1 ком. | Crobotp |
| 5.2 | PLC(опция) | 1 ком. | Simens/Mitsubishi |
| 6 | Комплекты и документы | ||
| 6.1 |
Инструменты для обслуживания оборудования (включены оптические очки) |
1 ком. | SENFENG Laser |
| 6.2 | Инструкция по руководству | 1 ком. | SENFENG Laser |
| 6.3 | Технический паспорт | 1 ком. | SENFENG Laser |

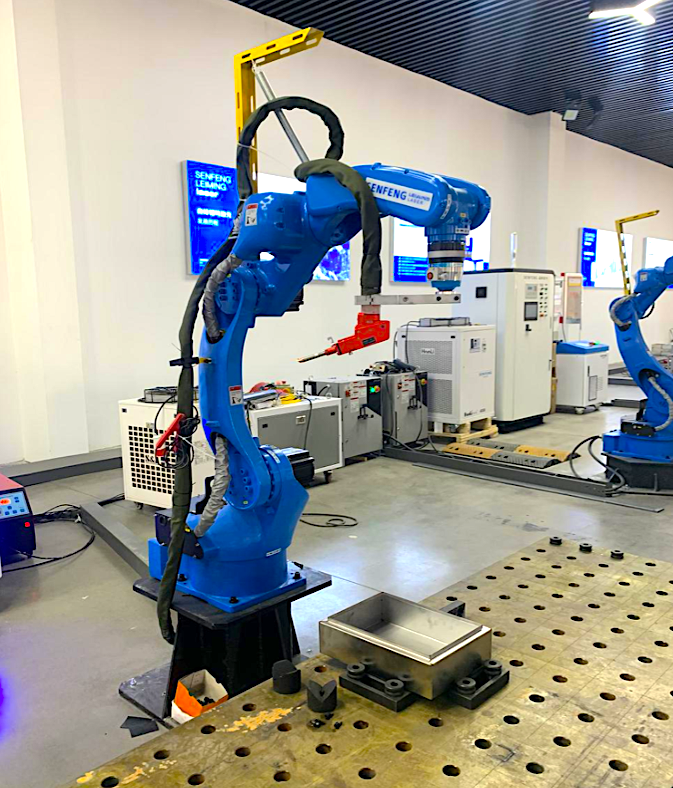

Чтобы приобрести SENFENF роботизированная ячейка по лазерной сварке, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбор оборудования. Вместе с нашим специалистом вы подбираете оборудование и уточняете необходимые параметры комплектации станка.
- Заключение договора. Обсуждаем комплектацию оборудования и окончательно рассчитываем его стоимость.
- Оплата. При покупке оборудования со склада производится 100% оплата. При заказе оборудования «под заказ» — аванс 50%, остальная сумма оплачивается после прибытия станка на наш склад.
- Трехэтапная проверка качества. Все оборудование проходит три стадии проверки: на производстве в Китае, на складе в России и перед отправкой покупателю.
- Доставка или самовывоз. Мы доставляем оборудование по всей России и СНГ, гарантируя конкурентоспособные цены на доставку. Также доступен самовывоз.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
- Безналичный расчет. Менеджер пришлет договор и счет для оплаты.
Доставляем товары по РФ
Доставка тяжелых станков это специфическая логистическая задача. Нужно обеспечить его сохранность, застраховать от возможных повреждений, грамотно загрузить и разгрузить транспортное средство.
Наш логист имеет большой опыт в доставке крупногабаритных тяжелых станков.
Мы готовы самостоятельно доставить оборудование на вашу производственную площадку.
Однако, если вам удобнее самостоятельно забрать приобретенное оборудование, у вас не будет проблем.
Порядок доставки
