Редукторный сверлильный станок с крестовым столом JET JMD-40PFCT
Арт. JMD-40PFCT
Редукторный сверлильный станок с крестовым столом
Мощность двигателя: 1,1/1,5 кВт
Частота вращения шпинделя: 75-3200 об/мин
Цену можно уточнить через любую форму обратной связи на сайте
Редукторный сверлильный станок с крестовым столом JET JMD-40PFCT
Арт. JMD-40PFCT
Универсальный и надежный напольный станок JET JMD-40PFCT используется для мелкого ремонта в частных мастерских, для изготовления небольших партий изделий, а при наличии дополнительных приспособлений – для крупносерийного производства.
Функциональное назначение
- Сверление отверстий диаметром до 40 мм
- Нарезание резьбы диаметром до M12
- Рассверливание
- Развертывание
- Зенкование
- Зенкерование
- Простые фрезерные работы
Конструкция
- Станок оснащен качественными и надежными комплектующими. Основание и рабочий стол выполнены из серого чугуна. Колонна представляет собой толстостенную трубу. Все это делает станок прочным, устойчивым и долговечным, а также обеспечивает высокую точность сверления.

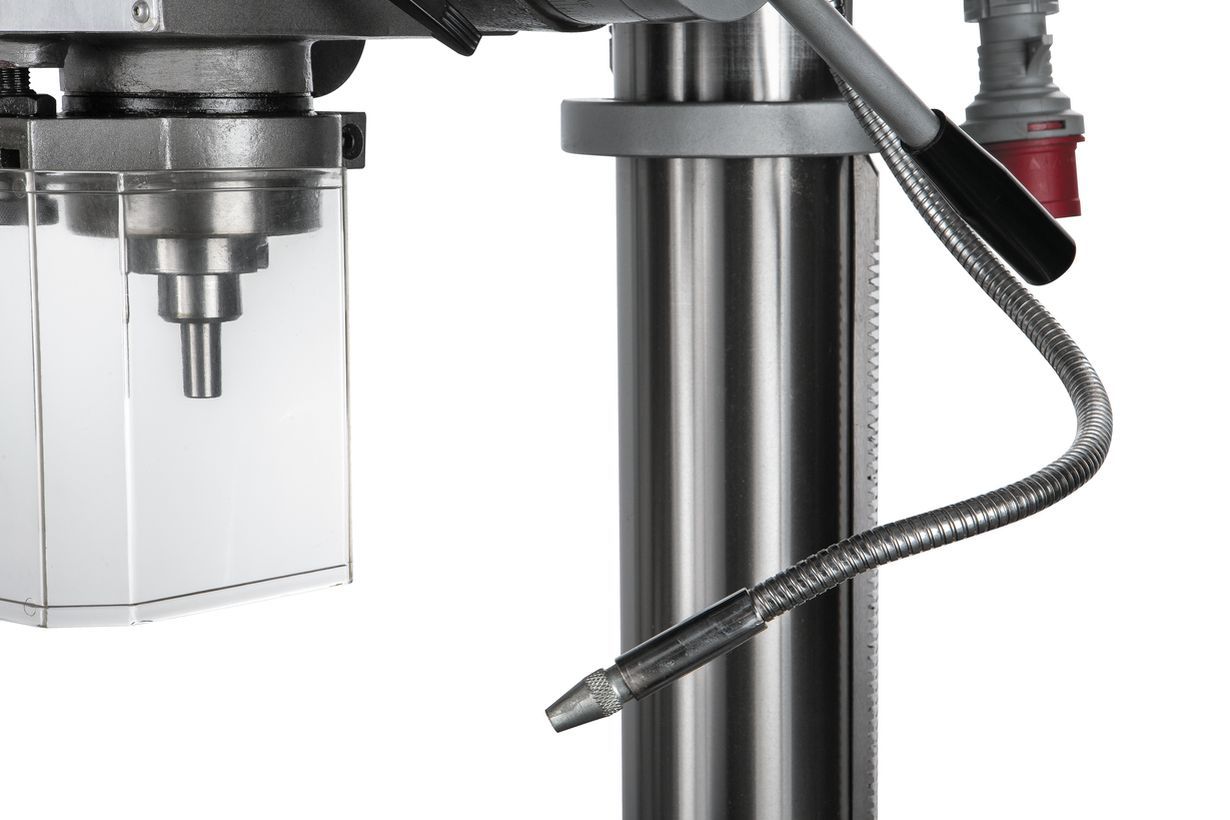

- Основание имеет два Т-образных паза для крепления оснастки и крупногабаритных заготовок, а также емкость и насос для подачи СОЖ.

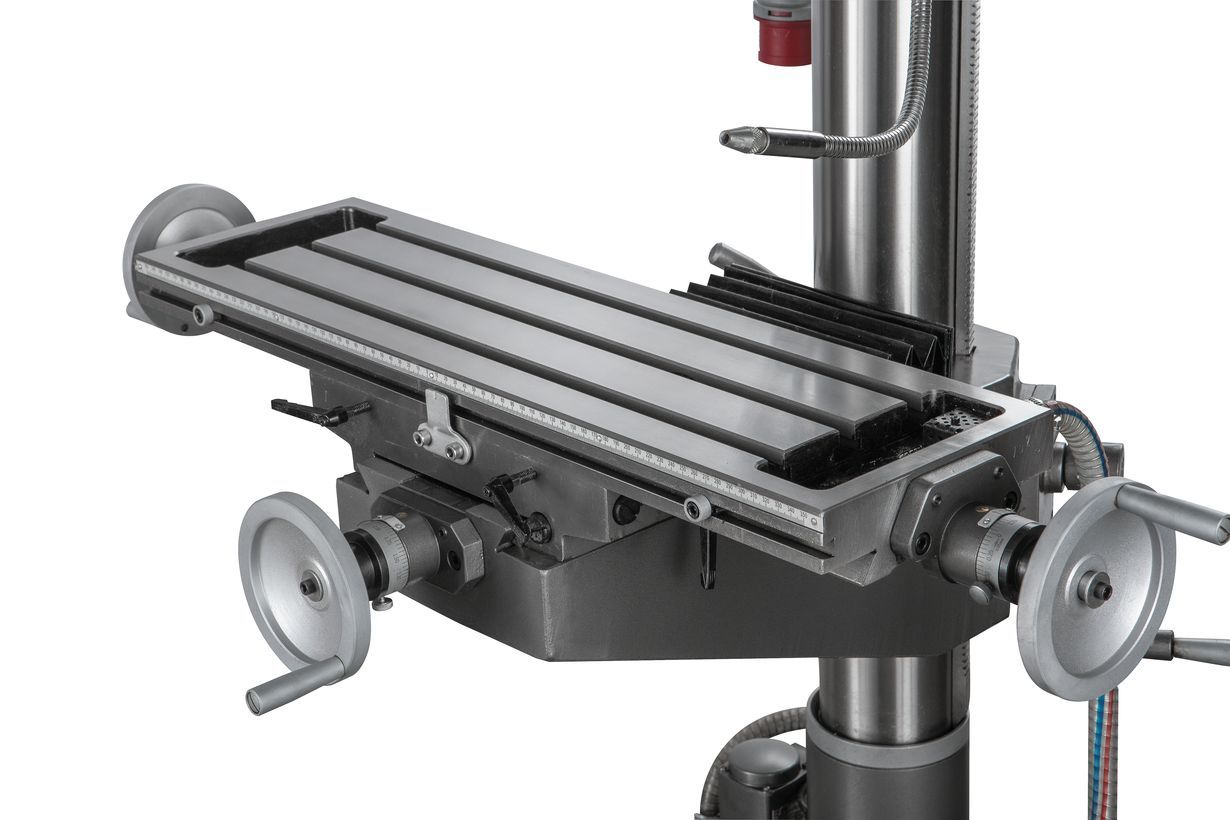

- Обрабатываемые заготовки размещаются на крестовом столе с наклонным механизмом, благодаря которому сверление выполняется с высокой точностью. На нем можно размещать крупные и объемные заготовки, а также выполнять простые фрезерные работы.

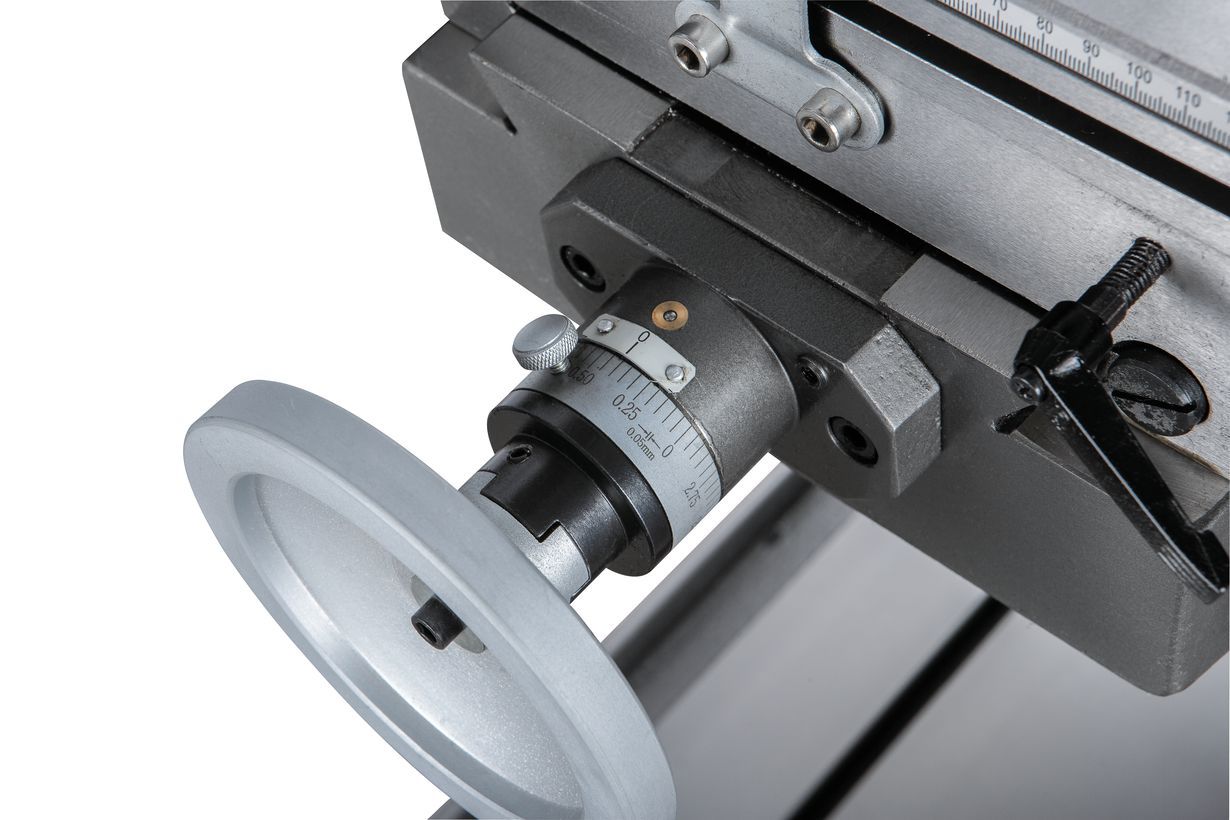

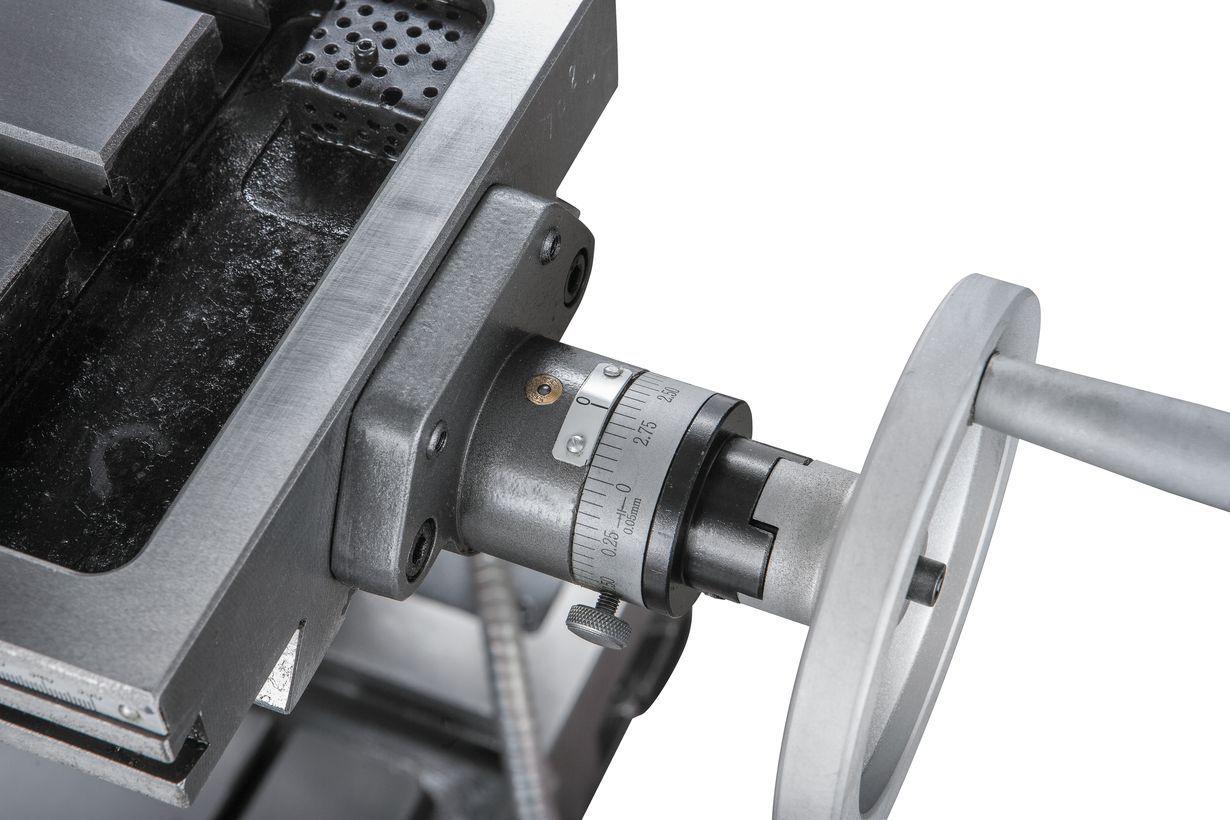

- Крестовый стол имеет три паза и перемещается по осям X и Y.

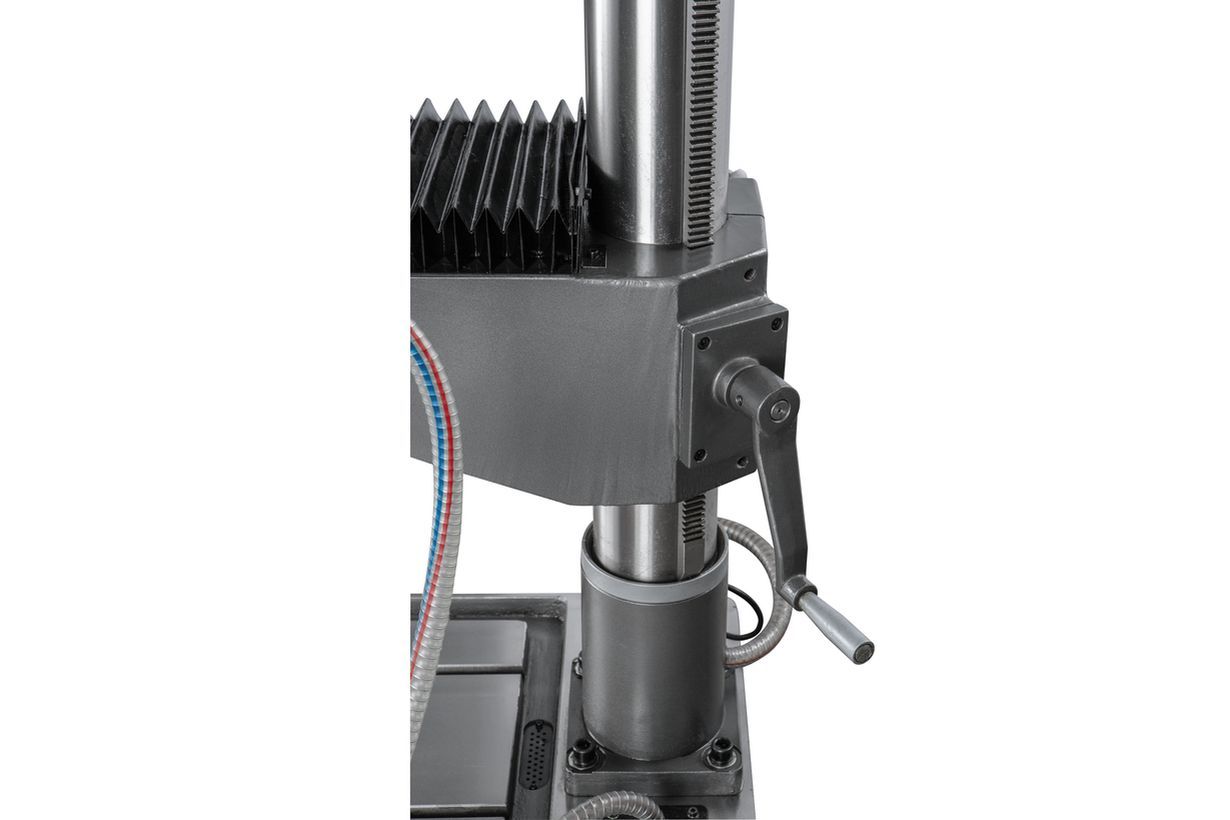

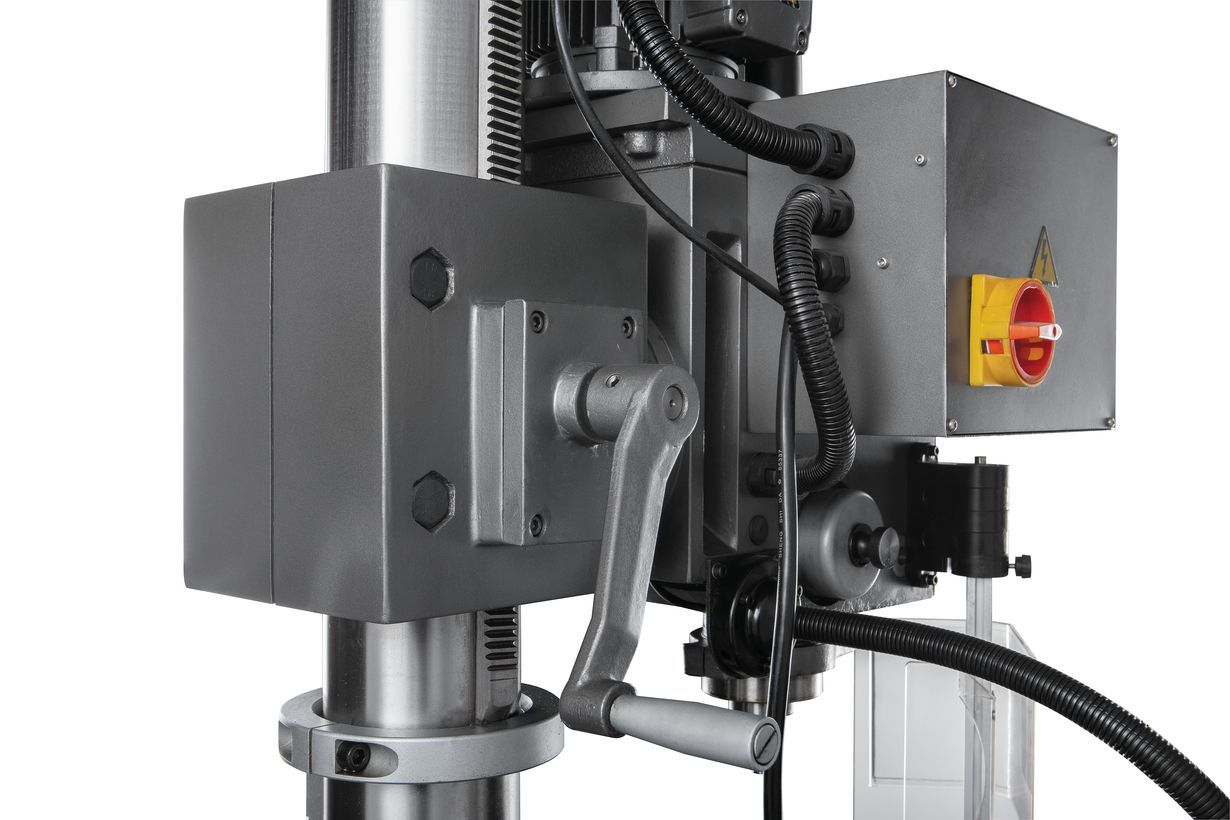

- На колонне имеется зубчато-реечный механизм для подъема и опускания рабочего стола.

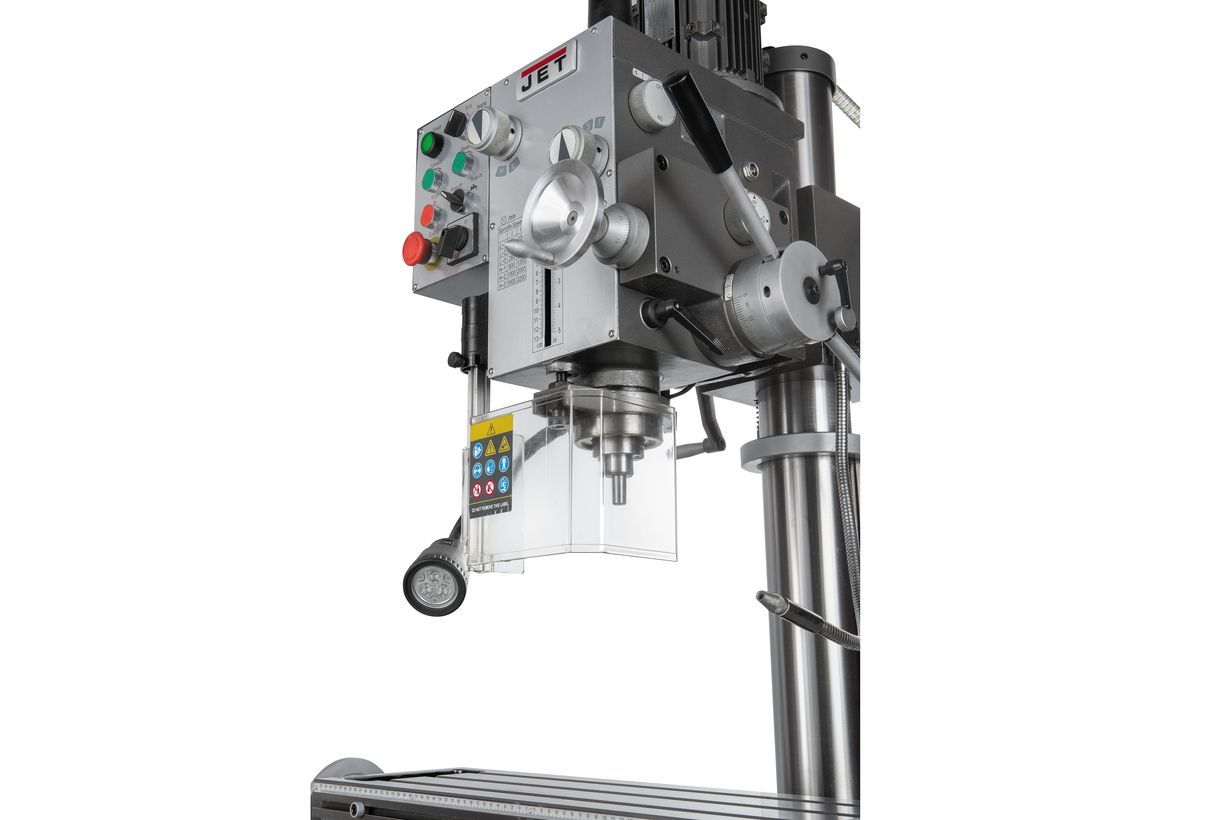

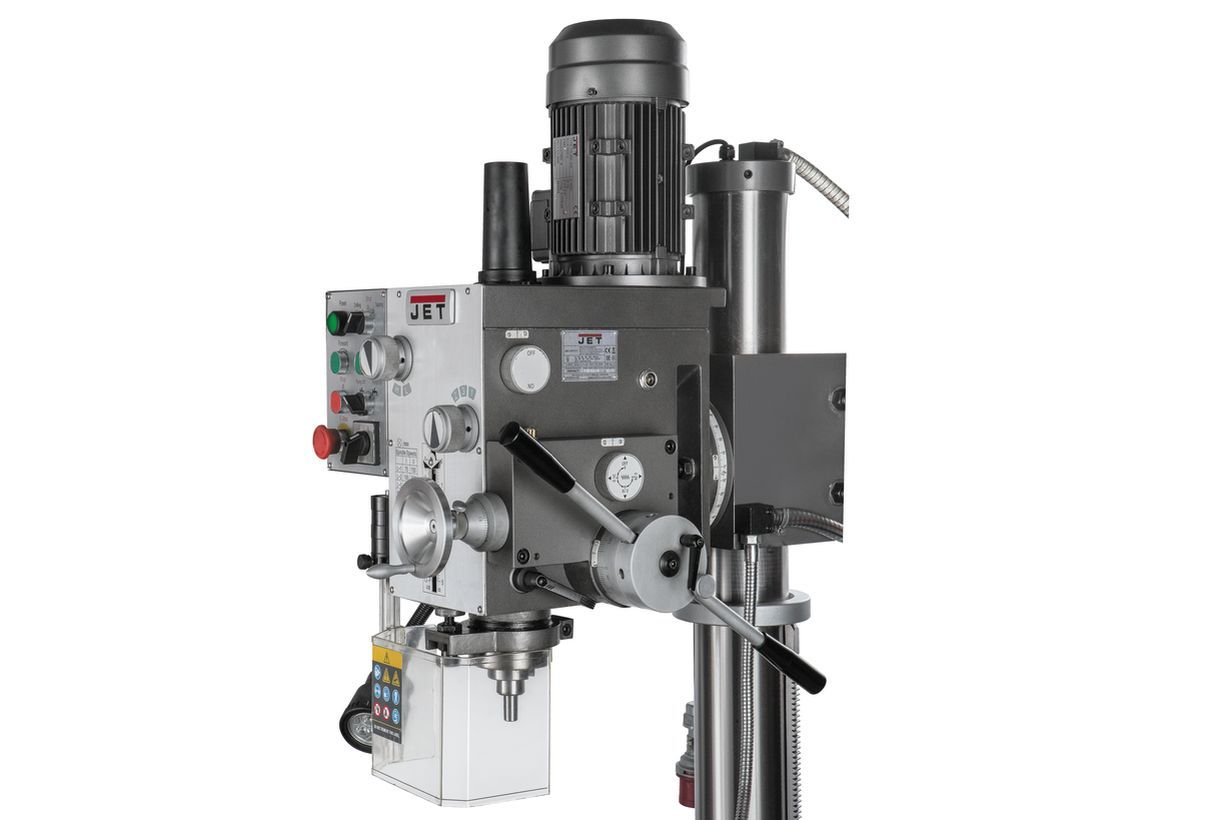

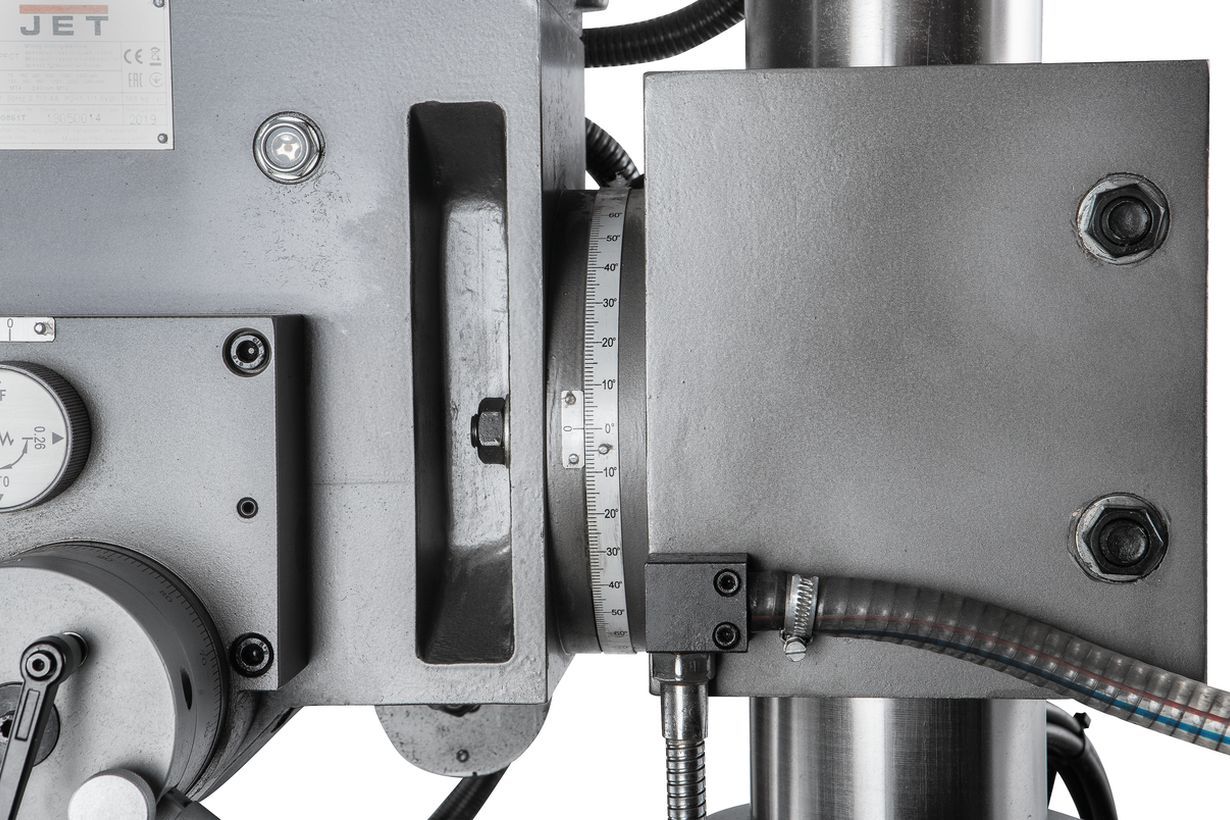

- Сверлильную голову можно поднимать, опускать, поворачивать на угол до 90° и вращать вокруг колонны с помощью специальных механизмов.

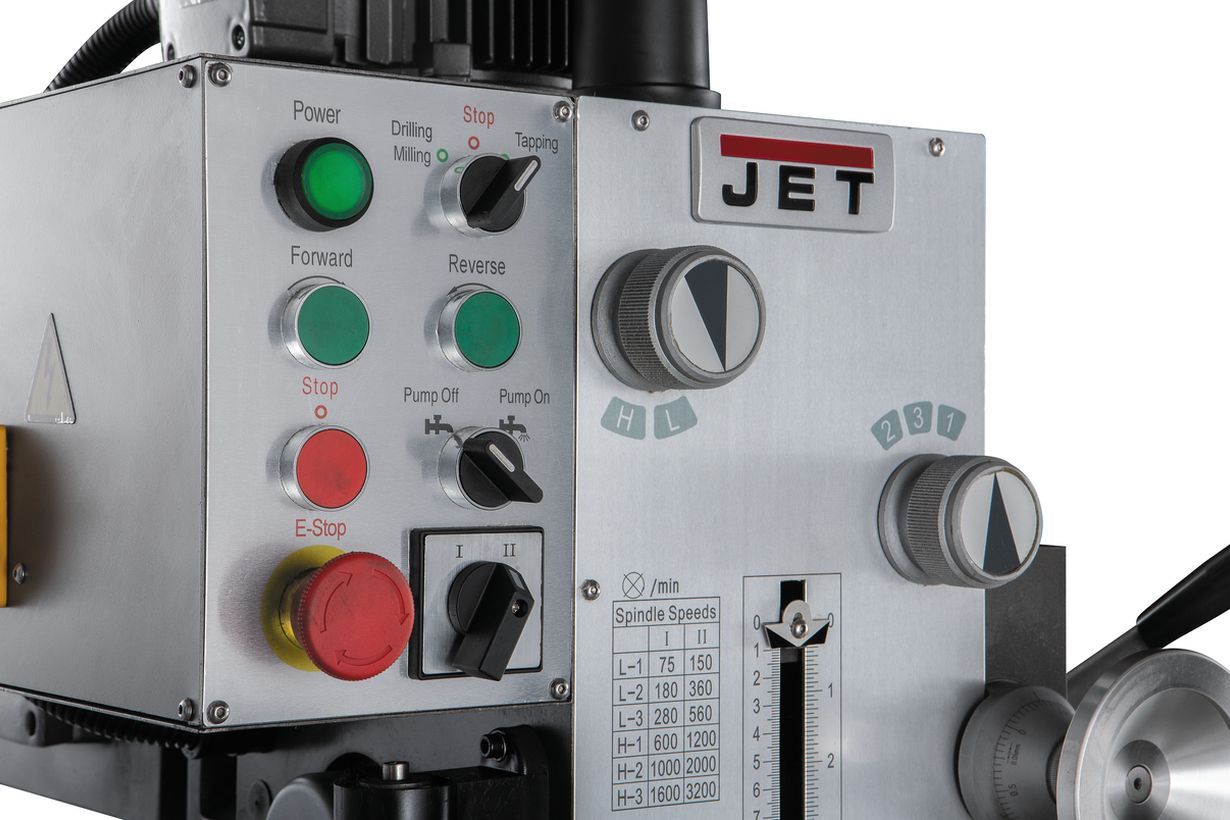

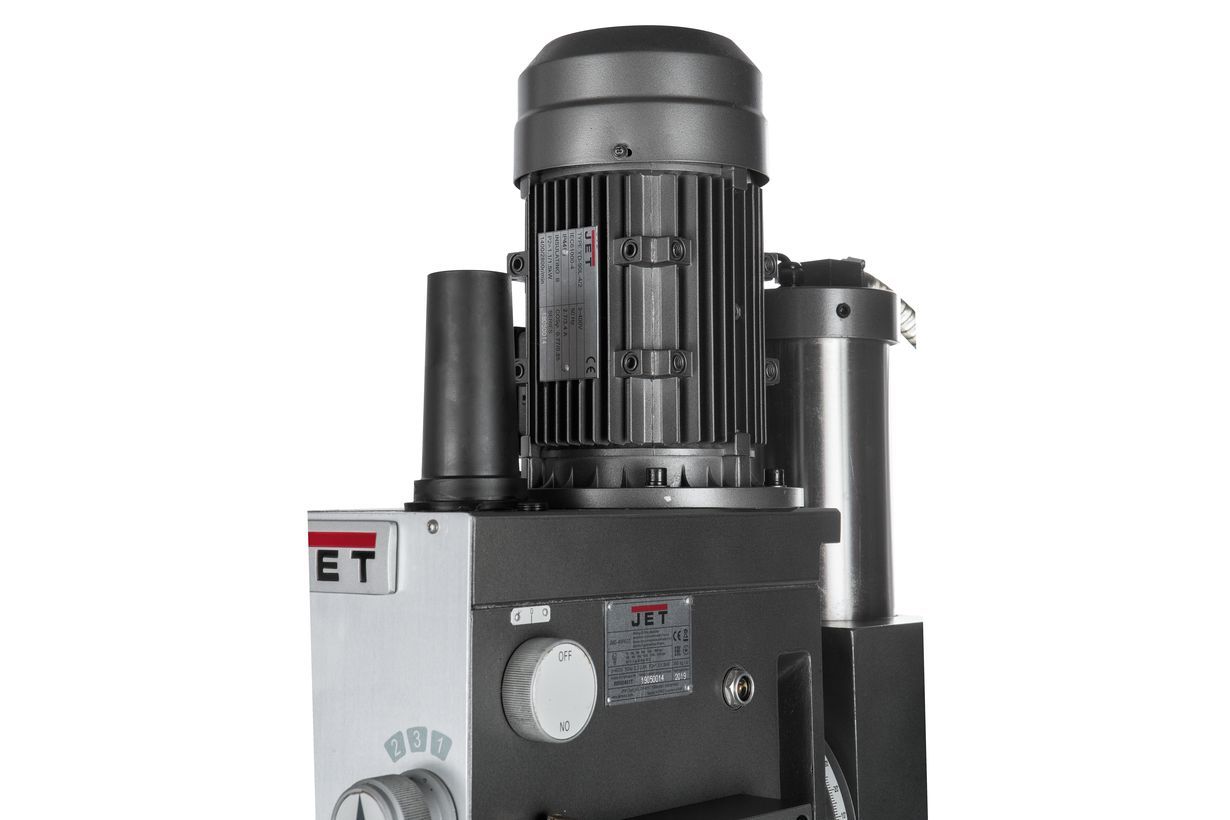

- На станке установлен электромотор мощностью 1,5 кВт. Имеется 6 скоростей вращения шпинделя в диапазоне 75-3200 оборотов в минуту, которые переключаются рукоятками на передней панели.
- Станок имеет реверсивный режим, который необходим для нарезания резьбы.

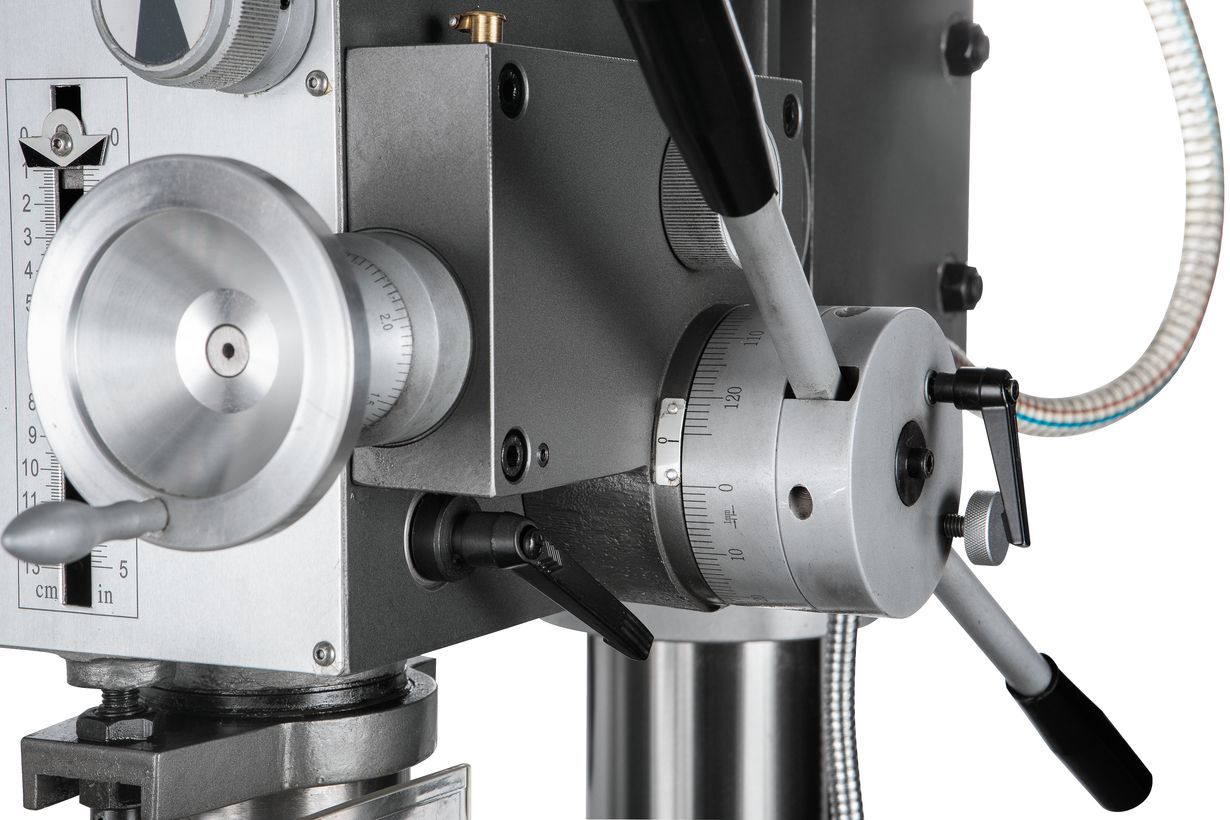

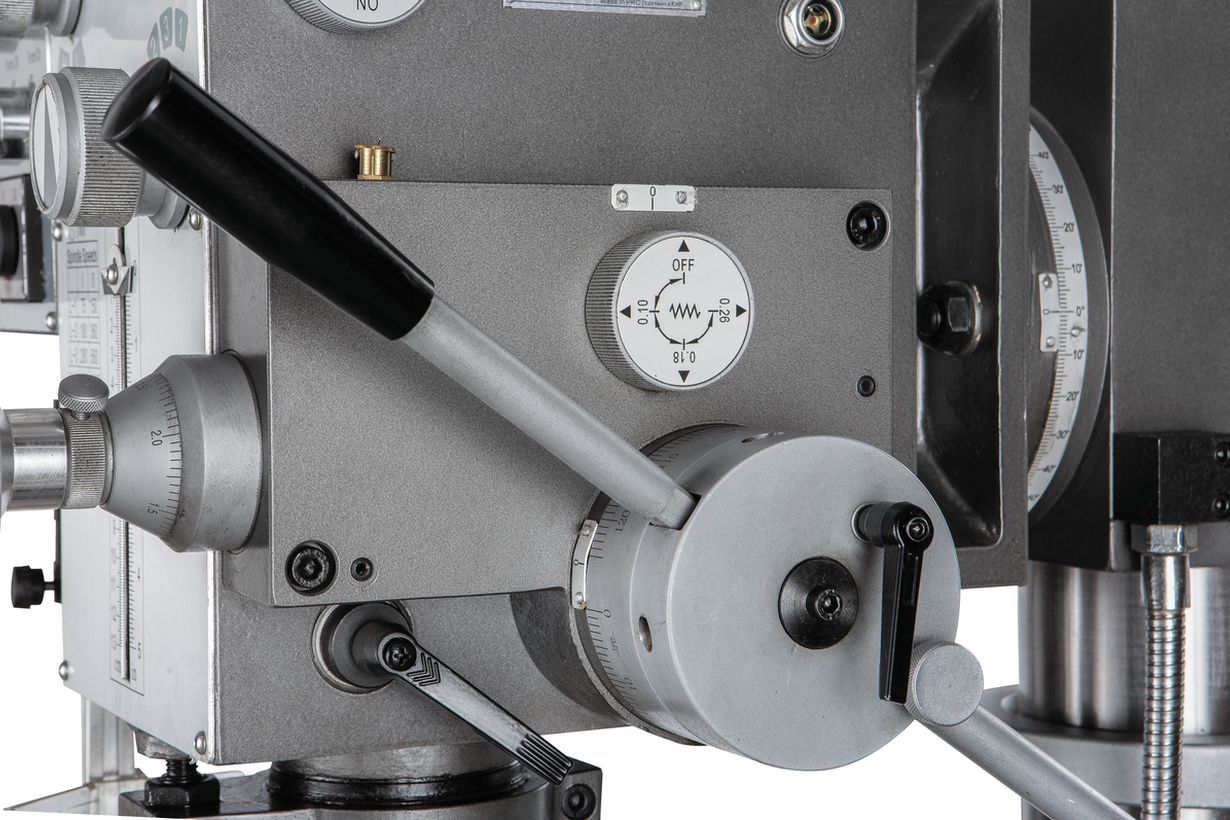

- Автоматическая подача пиноли делает работу более простой, повышает производительность, а также позволяет использовать инструменты из быстрорежущей стали или твердых сплавов.
- На левую часть рабочего стола можно установить автоматическое подающее устройство с функцией ускоренного перемещения. Оно предназначено для подачи по продольной оси. За счет этого повышается производительность, а заготовка легко устанавливается и снимается.

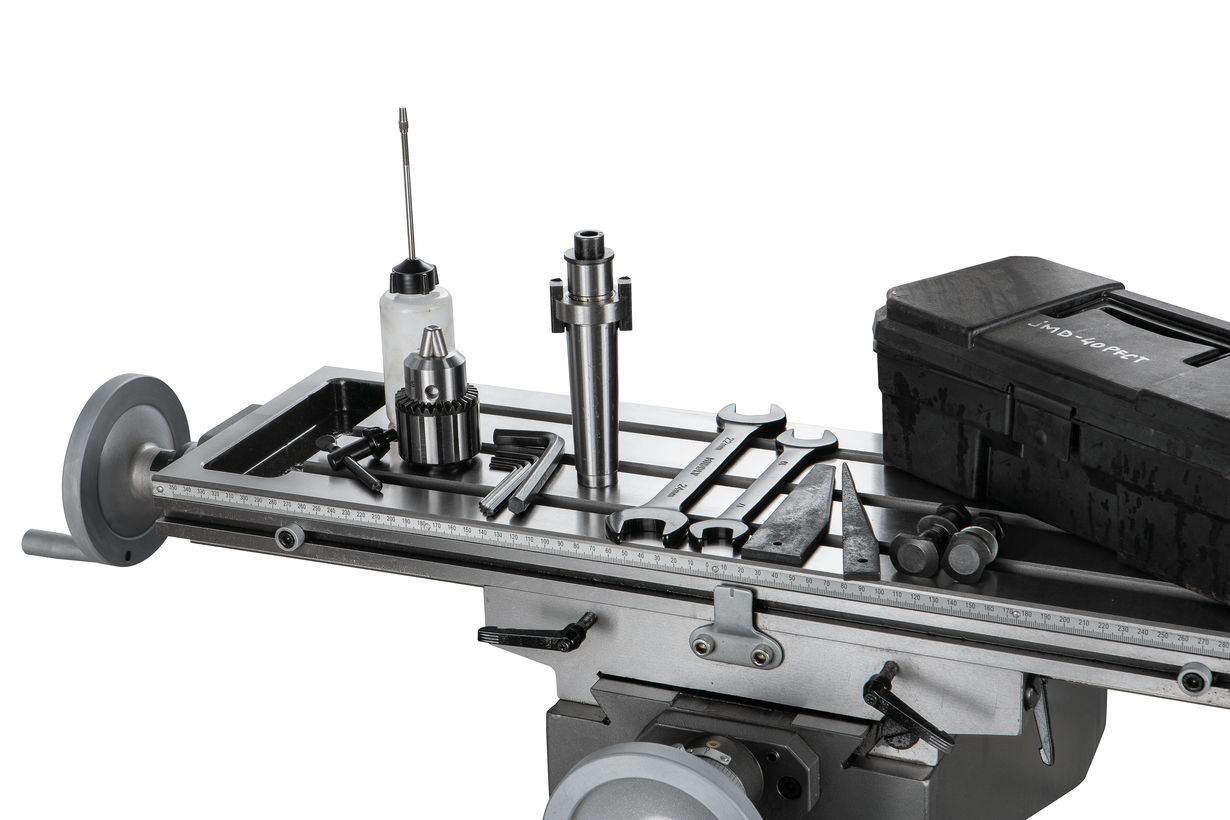

В комплект входит
- Шомпол М16 – 1 шт. Используется для фиксации заготовок в станке.
- Оправка MT4/MT3 – 1 шт. Используется для крепления сверлильного патрона, а также других инструментов с конусным хвостовиком MT3 или MT4
- Дорн MT4/В16 – 1 шт. Вставляется в конусное отверстие шпинделя. Предназначено для крепления сверлильного патрона, а также другого инструмента с конусным хвостовиком MT4 или В16.
- Сверлильный патрон 1-13 мм/В16. Закрепляется на шпинделе станка с помощью конического хвостовика В16.
- Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт. Предназначены для крепления крупногабаритных и тяжелых заготовок на Т-образном пазе.
- Клин-выколотка – 2 шт. Применяется для удаления заклинивших деталей или инструментов из станка.
- Рожковые ключи 22-24 и 17-19 – по 1 комплекту каждый. Предназначены для затягивания гаек и болтов на станке.
- Набор шестигранных ключей. Предназначен для выполнения регулировок и затяжек.
- Масленка. Используется для смазки движущихся частей станка
- Инструкция по эксплуатации. Содержит подробные указания по сборке, настройке и безопасной эксплуатации станка.
Видео
1. Способы оформления заказа
- Онлайн-заявка: Нажмите кнопку «Узнать цену» или «Задать вопрос» на странице товара. Наш менеджер свяжется с вами в течение 15 минут- Через Email: Отправьте запрос "info@stankit.pro" с пометкой «Leapion DT-QXB»
- По телефону: Звоните по номеру +7 (937) 989-19-38 (рабочие дни с 9:00 до 18:00)
2. Доставка и монтаж
- Самовывоз: Со склада в Самаре (адрес уточняйте у менеджера)- Транспортной компанией: Доставка по РФ и СНГ (стоимость рассчитывается индивидуально)
- Пуско-наладка: Бесплатный монтаж и обучение ваших сотрудников (при покупке под ключ)
3. Дополнительные услуги
- Гарантия: 2 года на оборудование- Техподдержка 24/7
- Возможность тест-драйва аппарата на вашем производстве.
4. Этапы
1. Выбор оборудования. Вместе с нашим специалистом вы подбираете оборудование и уточняете необходимые параметры комплектации станка.2. Заключение договора. Обсуждаем комплектацию оборудования и окончательно рассчитываем его стоимость.
3. Оплата. При покупке оборудования со склада производится 100% оплата. При заказе оборудования «под заказ» — аванс 50%, остальная сумма оплачивается после прибытия станка на наш склад.
4. Трехэтапная проверка качества. Все оборудование проходит три стадии проверки: на производстве в Китае, на складе в России и перед отправкой покупателю.
5. Доставка или самовывоз. Мы доставляем оборудование по всей России и СНГ, гарантируя конкурентоспособные цены на доставку. Также доступен самовывоз.
1. Способы оплаты
- Безналичный расчет:
Для юридических и физических лиц (с оформлением договора и счетом на оплату). Реквизиты предоставляются менеджером после согласования заказа.
- Наличный расчет:
Для юридических и физических лиц (с оформлением договора и счетом на оплату). Реквизиты предоставляются менеджером после согласования заказа.
- Наличный расчет:
При самовывозе со склада или в офисе компании.
- Рассрочка/Лизинг
2. Условия оплаты
Требуется предоставление пакета документов (уточняйте у менеджера).
3. Документы и подтверждения
После оплаты вы получаете: Электронную квитанцию, закрывающие документы (счет-фактура, акт выполненных работ). Срок обработки платежа: 1-2 рабочих дня.
4. Безопасность и гарантии:
- Все транзакции защищены SSL-шифрованием
- Конфиденциальность данных гарантирована.
- Конфиденциальность данных гарантирована.
Остались вопросы?
Уточните детали у менеджера по телефону <+7 (937) 989-19-38>, через чат на сайте или email <info@stankit.pro>.Доставляем товары по РФ
Доставка тяжелых станков это специфическая логистическая задача. Нужно обеспечить его сохранность, застраховать от возможных повреждений, грамотно загрузить и разгрузить транспортное средство.
Наш логист имеет большой опыт в доставке крупногабаритных тяжелых станков.
Мы готовы самостоятельно доставить оборудование на вашу производственную площадку.
Однако, если вам удобнее самостоятельно забрать приобретенное оборудование, у вас не будет проблем.
Порядок доставки
| Напряжение, В | 400 |
| Максимальный диаметр сверления (чугун), мм | 40 |
| Максимальный диаметр сверления (сталь), мм | 32 |
| Максимальный диаметр торцевой фрезы, мм | 76 |
| Максимальный диаметр концевой фрезы, мм | 32 |
| Максимальный диаметр нарезаемой резьбы, мм | М12 |
| Размер стола по оси X и Y, мм | 730 x 210 |
| Ход стола по оси X и Y, мм | 500 х 230 |
| Ширина Т-образного паза стола, мм | 14 |
| Диаметр колонны, мм | Ø115 |
| Автоматическая подача пиноли, мм/об | 0,1/0,18/0,26 |
| Диапазон наклона головы | ±90˚ |
| Диапазон поворота головки шпиндельной бабки | 360° |
| Конус шпинделя | MT4 |
| Расстояние от шпинделя до стола, мм | 715 |
| Ход пиноли шпинделя, мм | 120 |
| Расстояние от шпинделя до стойки, мм | 297,5 |
| Расстояние от шпинделя до основания, мм | 1180 |
| Размер основания по оси X и Y, мм | 650x450 |
| Мощность двигателя, кВт | 1,1/1,5 |
| Частота вращения шпинделя, об/мин | I – 75,180,280,600,1000,1600 II – 150,360,560,1200,2000,3200 |
| Устройтво подачи СОЖ | да |
| Автоподача | есть |
| Автореверс | есть |
| Масса, кг | 365 |
| Длина в упаковке, см | 73 |
| Ширина в упаковке, см | 76 |
| Высота в упаковке, см | 188,5 |
| Масса в упаковке, кг | 400 |
