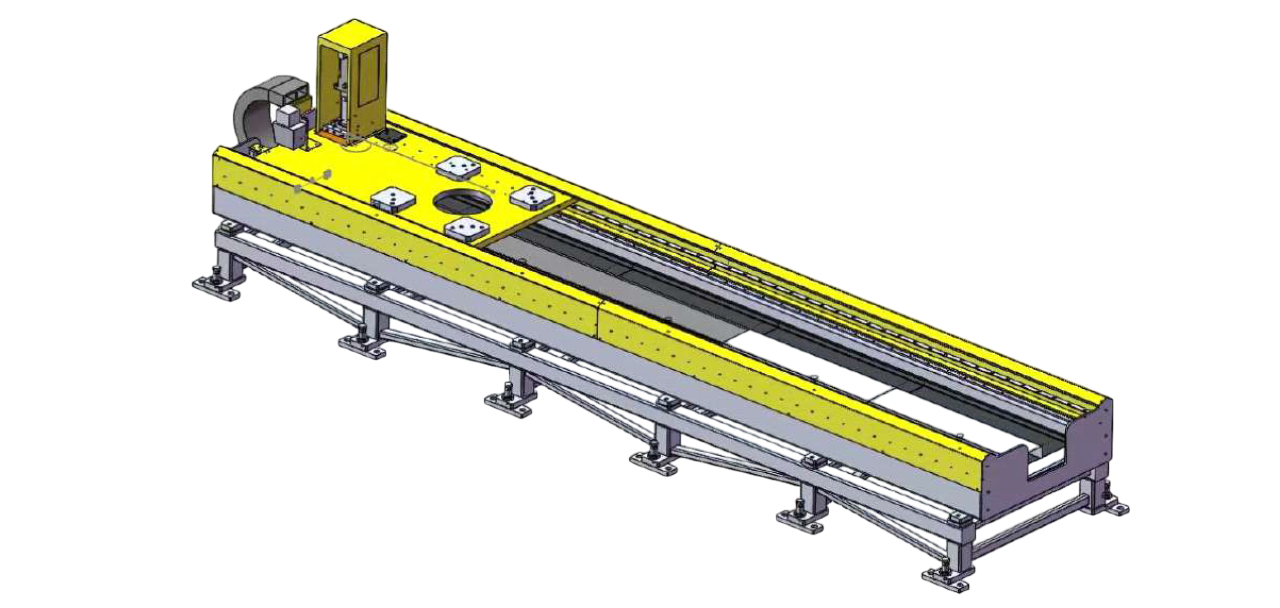

Одноосная наземная линейная направляющая
Грузоподъемность: ≤3000 кг (+ грузоподъемность робота 300 кг)
Скорость перемещения: 0–40000 мм/мин
Точность повторного позиционирования: ±0.10 мм
В интернет-магазине СТАНКИТ вы можете купить одноосную наземную линейную направляющую средней грузоподъемности с повышенным основанием AUT-SW‑X‑Z‑L‑XXX, разработанную компанией Chengdu NKF Intelligent Equipment Co., Ltd.
Преимущества
- Максимальная грузоподъемность и надежность. Конструкция выдерживает до 3 тонн статической и до 0,3 т динамической нагрузки, обеспечивая долгий срок службы при интенсивной эксплуатации.
- Высокая скорость работы. Возможность перемещаться со скоростью до 40 м/мин сокращает время цикла и повышает производительность линии.
- Исключительная точность. Повторное позиционирование с допуском всего ±0,10 мм гарантирует качество сварки и сборки даже при работе с мелкими деталями.
- Простая интеграция. Фронтальная установка и унифицированные фланцы позволяют быстро подключить направляющую к любому роботу или механическому модулю.
- Защита и надежность кабель-канала. Опция внутренней или внешней укладки кабелей минимизирует риск повреждения проводов и обеспечивает бесперебойную подачу питания и управления.
Применение
Одноосная линейная направляющая AUT-SW‑X‑Z‑L‑XXX разработана для полноценной работы в составе автоматизированных систем сварки и загрузки, а также может использоваться как подвижная база в многокоординатных комплексах. Такое оборудование, зачастую называемое «земляным рельсом» или «внешней осью», расширяет радиус действия робота, позволяя ему перемещаться вдоль заданного маршрута и выполнять сварку, погрузочно-разгрузочные операции или другие манипуляции на длинных заготовках.
Данное оборудование расширяет рабочую зону робота, позволяя выполнять сварочные, погрузочно‑разгрузочные и транспортные операции вдоль одной оси с высокой скоростью и точностью. Его применяют в автоматизированных линиях сварки, сборки и обработки, где требуется надёжное перемещение по прямой без потери повторяемости.
Конструкция
- Сервопривод переменного тока: обеспечивает высокую динамику и точное управление движением оси.
- Зубчатая рейка и колесо: передают вращающий момент без рывков, благодаря применению прецизионных косозубых зубчатых колес.
- Линейные направляющие и скользящий стол: гарантируют низкий коэффициент трения и стабильность перемещения при нагрузках до 3000 кг.
- Планетарный редуктор с передаточным отношением i=20: обеспечивает необходимый крутящий момент и точность повторного позиционирования ±0,10 мм.
- Повышенное основание: расширяет рабочую зону робота и повышает жесткость конструкции. Таким образом, обеспечивается дополнительная устойчивость и точность при выполнении сварочных, сборочных и транспортных операций.
- Кабель-канал: защищает провода и шланги, предлагая варианты укладки как с внутренней, так и с внешней стороны направляющей.
Видео
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене одноосной наземной линейной направляющей средней грузоподъемности с повышенным основанием AUT-SW‑X‑Z‑L‑XXX, а также помогут вам ее заказать.
Чтобы приобрести Одноосная наземная линейная направляющая средней грузоподъёмности с повышенным основанием AUT-SW‑X‑Z‑L‑XXX, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбор оборудования. Вместе с нашим специалистом вы подбираете оборудование и уточняете необходимые параметры комплектации станка.
- Заключение договора. Обсуждаем комплектацию оборудования и окончательно рассчитываем его стоимость.
- Оплата. При покупке оборудования со склада производится 100% оплата. При заказе оборудования «под заказ» — аванс 50%, остальная сумма оплачивается после прибытия станка на наш склад.
- Трехэтапная проверка качества. Все оборудование проходит три стадии проверки: на производстве в Китае, на складе в России и перед отправкой покупателю.
- Доставка или самовывоз. Мы доставляем оборудование по всей России и СНГ, гарантируя конкурентоспособные цены на доставку. Также доступен самовывоз.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
- Безналичный расчет. Менеджер пришлет договор и счет для оплаты.
Доставляем товары по РФ
Доставка тяжелых станков это специфическая логистическая задача. Нужно обеспечить его сохранность, застраховать от возможных повреждений, грамотно загрузить и разгрузить транспортное средство.
Наш логист имеет большой опыт в доставке крупногабаритных тяжелых станков.
Мы готовы самостоятельно доставить оборудование на вашу производственную площадку.
Однако, если вам удобнее самостоятельно забрать приобретенное оборудование, у вас не будет проблем.
Порядок доставки
| № | Наименование | Характеристика | Примечание |
| 1 | Наименование изделия | Одноосевая наземная линейная направляющая с сервоприводом | Средняя нагрузка |
| 2 | Основное применение | Сварка, загрузка/разгрузка | |
| 3 | Модель | AUT-SW-X-Z-M-длина | |
| 4 | Количество управляемых осей | Одна ось (направление X) | |
| 5 | Режим управления | Электроуправление на основе прецизионного AC-серводвигателя | |
| 6 | Форма установки | Фронтальная установка на полу | |
| 7 | Привод | Привод шестерней и зубчатая рейка | |
| 8 | Тип шестерни и рейки | Прецизионная косозубая передача | |
| 9 | Режим направляющей | Линейная направляющая и салазки | |
| 10 | Редуктор | Прецизионный планетарный редуктор | |
| 11 | Передаточное число редуктора | i=20 | |
| 12 | Точность повторного позиционирования | ±0.10 мм | |
| 13 | Скорость перемещения | 0–40000 мм/мин | |
| 14 | Эффективный ход | Общая длина – 1400 мм | |
| 15 | Эффективный размер установки салазок | 900 мм × 750 мм (Д × Ш) | |
| 16 | Максимальная нагрузка |
Общая нагрузка: ≤3000 кг Полезная нагрузка робота: ≤300 кг |
|
| 17 | Габаритные размеры | Общая длина × 1270 мм × 900 мм (высота кожуха) | |
| 18 | Положение кабель-канала | Внутреннее/внешнее (кабель-канал 45×75+45×75) | |
| 19 | Вес | Длина × 300 кг/м + 420 кг (подвижный стол в сборе) |
