Одноосная наземная линейная направляющая
Грузоподъемность: ≤10000 кг (+ грузоподъемность робота 1000 кг)
Скорость перемещения: 0–20000 мм/мин
Точность повторного позиционирования: ±0.15 мм
В интернет-магазине СТАНКИТ вы можете купить одноосную линейную направляющую средней грузоподъемности с полностью закрытым кожухом AUT-SW-X-Z-CZ-XXX, разработанную компанией Chengdu NKF Intelligent Equipment Co., Ltd.
Преимущества
- Максимальная защита узлов. Полностью закрытый кожух предохраняет оборудование от загрязнений и коррозии, продлевая срок службы.
- Усиленная жесткость. Приподнятое и стабилизированное основание снижает вибрации и гарантирует устойчивость под нагрузкой до 3 тонн.
- Высокая точность и повторяемость. Совокупность качественных направляющих и редуктора обеспечивает допуск позиции не более ±0,15 мм.
- Быстрая интеграция. Унифицированная фронтальная схема монтажа и стандартные фланцы упрощают подключение к любым роботам и модулям.
- Повышенная безопасность. Защищенный кабель‑канал и кожух снижают риск повреждений и повышают безопасность персонала.
Применение

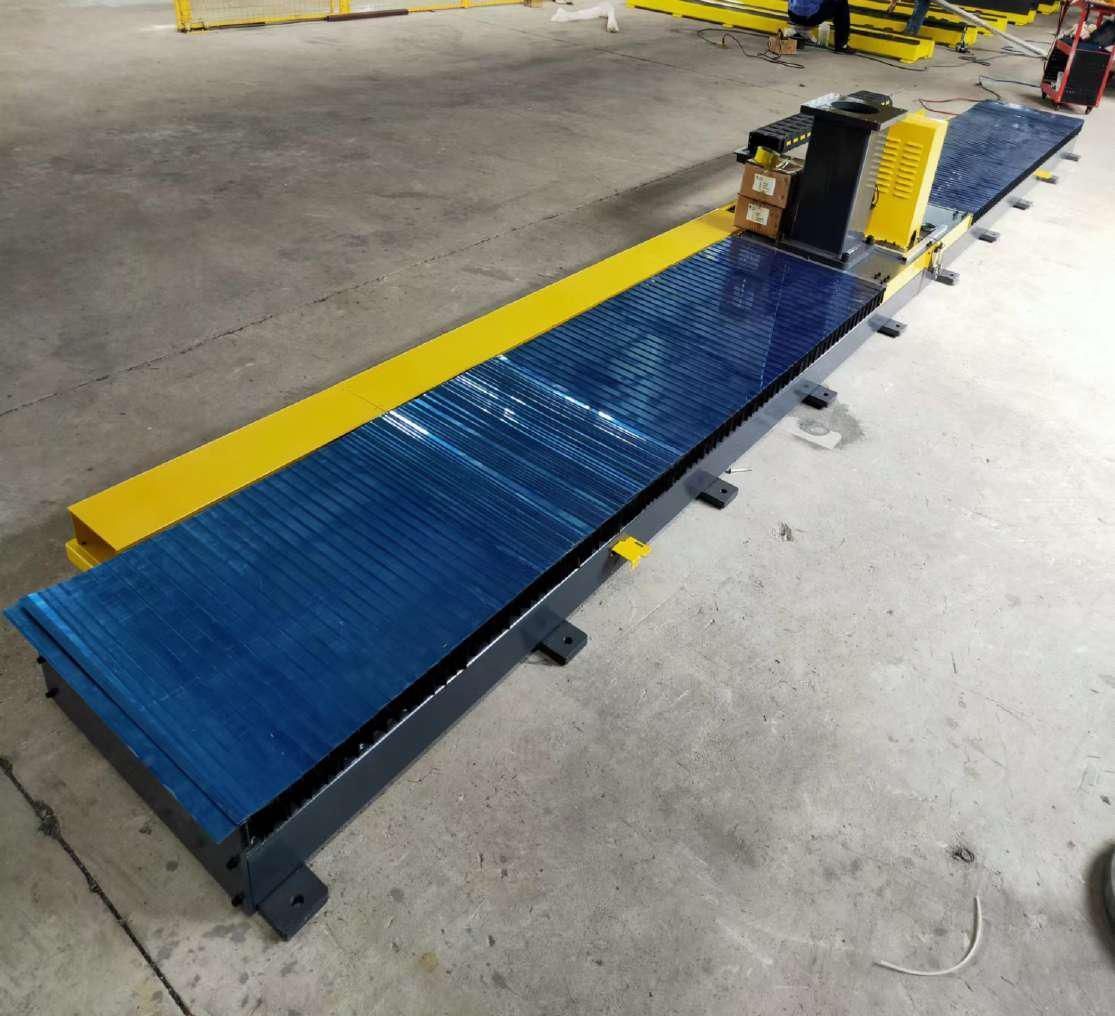

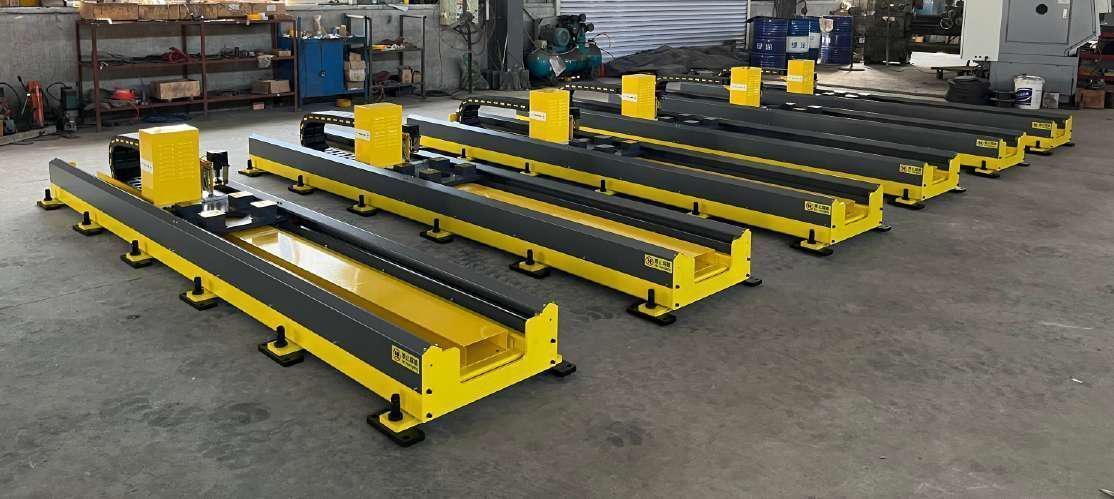

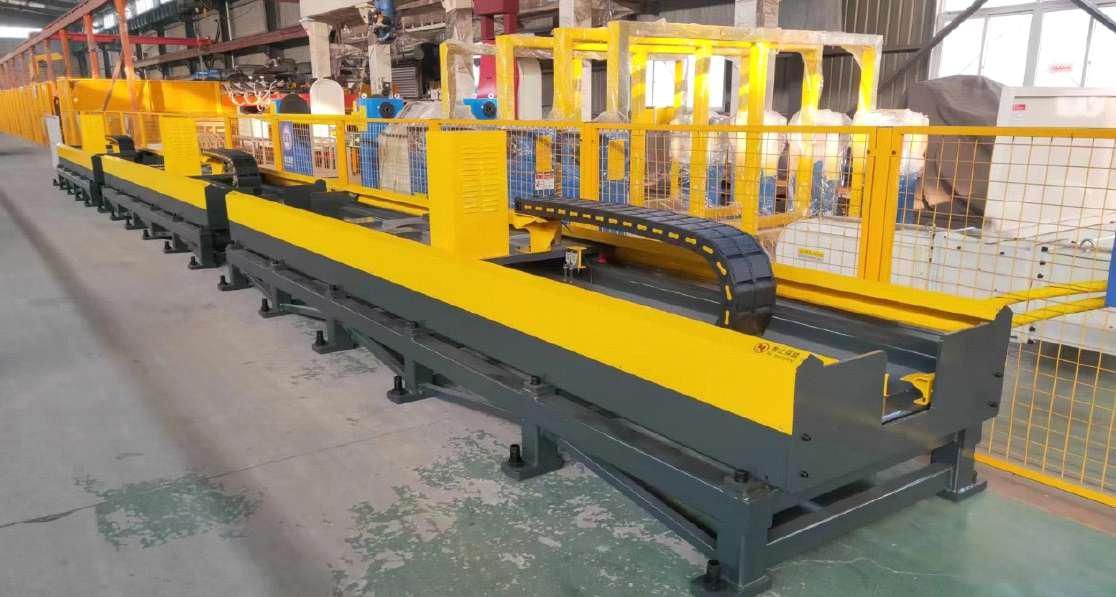

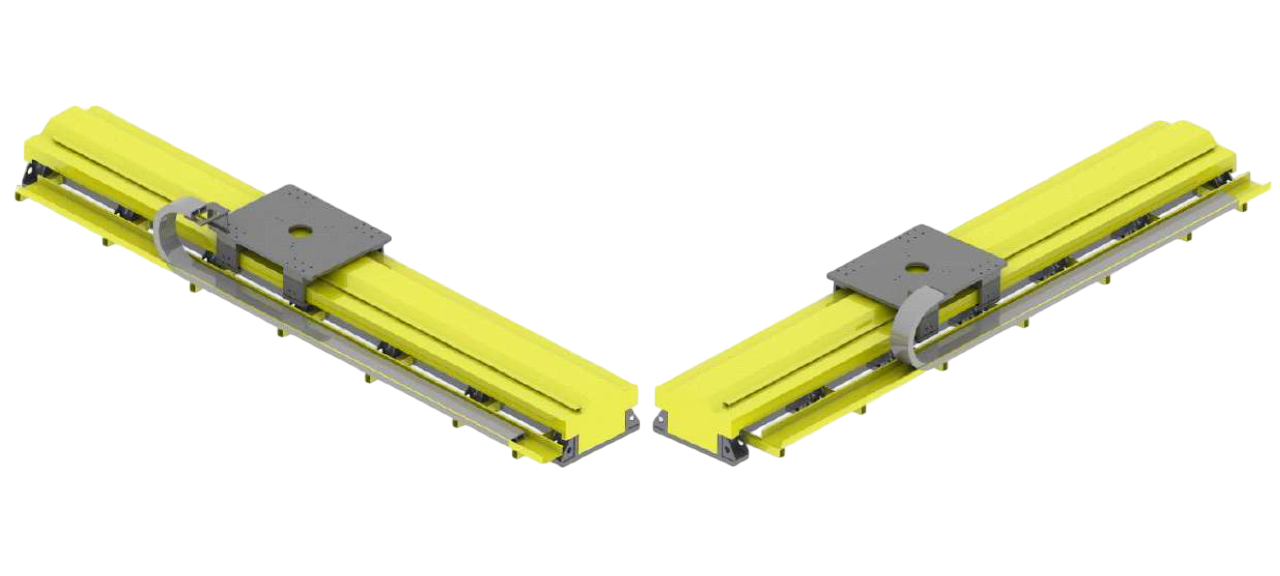

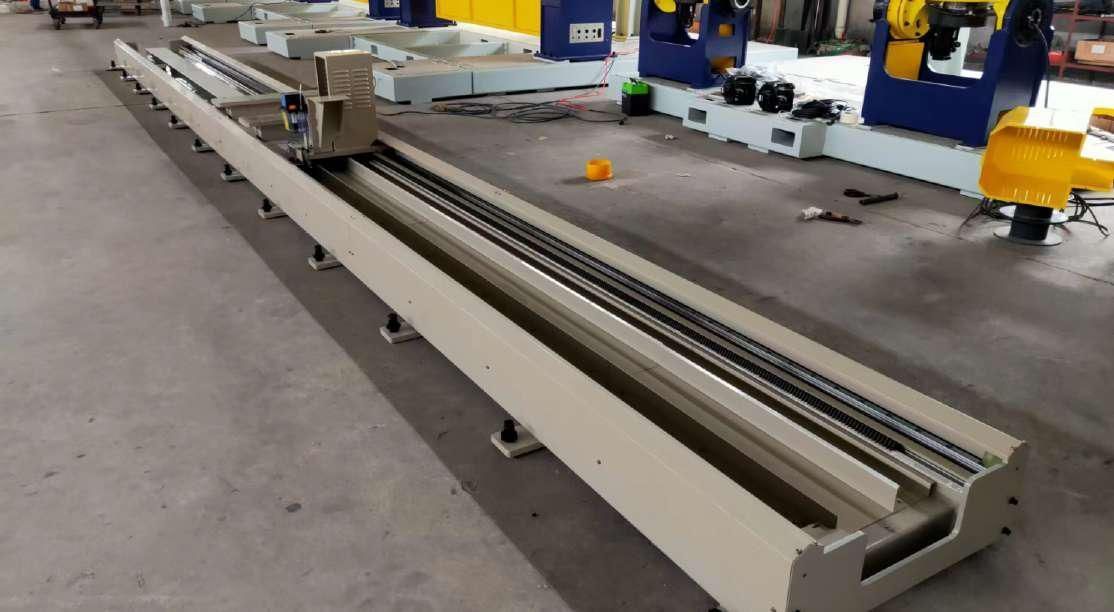

AUT-SW-X-Z-CZ-XXX — это надежная одноосная наземная линейная направляющая «седьмой оси», разработанная для расширения зоны работы робота и других автоматизированных модулей. Модель среднего диапазона нагрузок (до 3000 кг) оснащена герметичным металлическим кожухом, который защищает узлы и скользящую платформу от пыли, брызг и стружки, что особенно важно в тяжёлых условиях сварки и механической обработки.

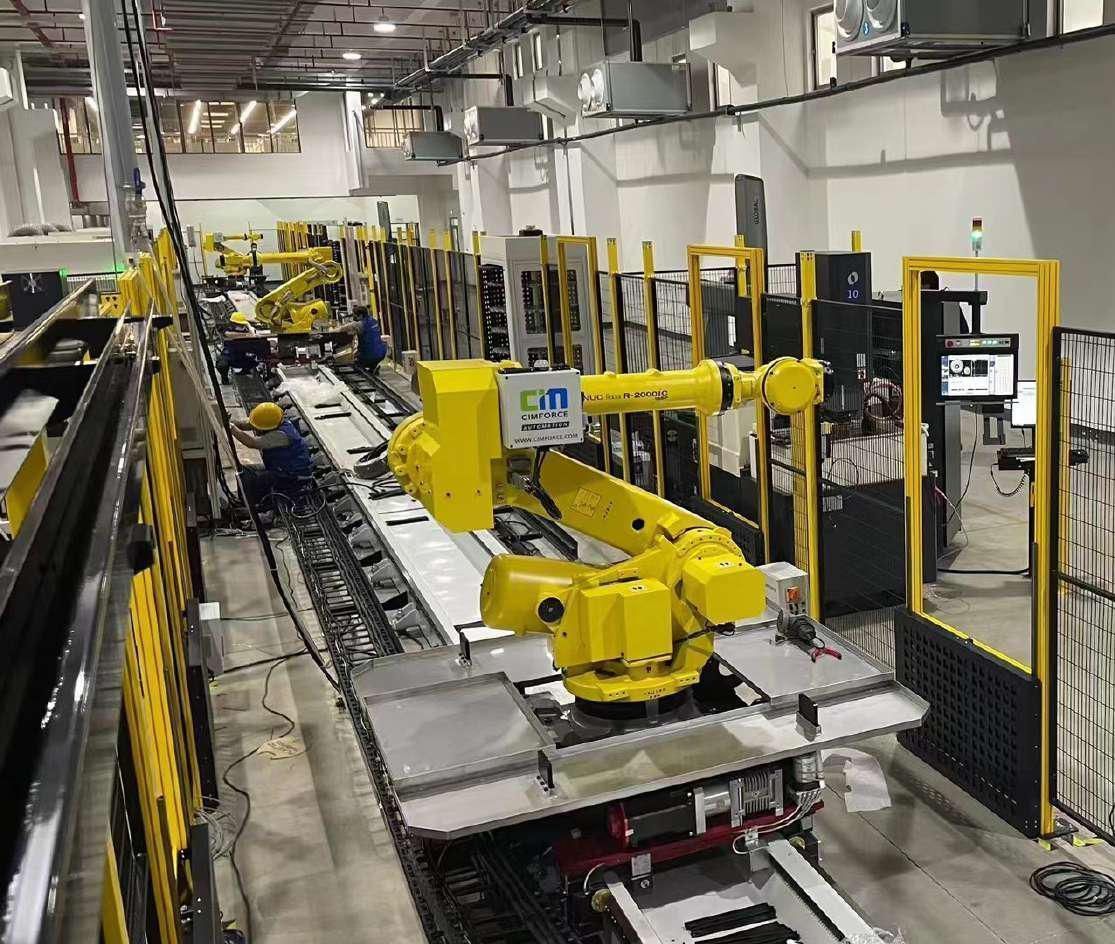

Эта направляющая служит дополнительной осью движения для сварочных и сборочных роботов, а также для систем автоматической подачи и выгрузки деталей. Фронтальная установка на пол обеспечивает простую интеграцию в существующие линии, расширяет радиус действия оборудования вдоль одной прямой без потери точности и повторяемости.
Конструкция
- AC серводвигатель с высокой динамикой для плавного и точного управления скоростью.
- Прецизионная косозубая рейка и шестерня, минимизирующая люфт при передаче крутящего момента.
- Линейные направляющие и скользящий стол с низким коэффициентом трения для нагрузки до 10 тонн.
- Планетарный редуктор i=40, обеспечивающий высокий крутящий момент и точность повторного позиционирования ±0,15 мм.

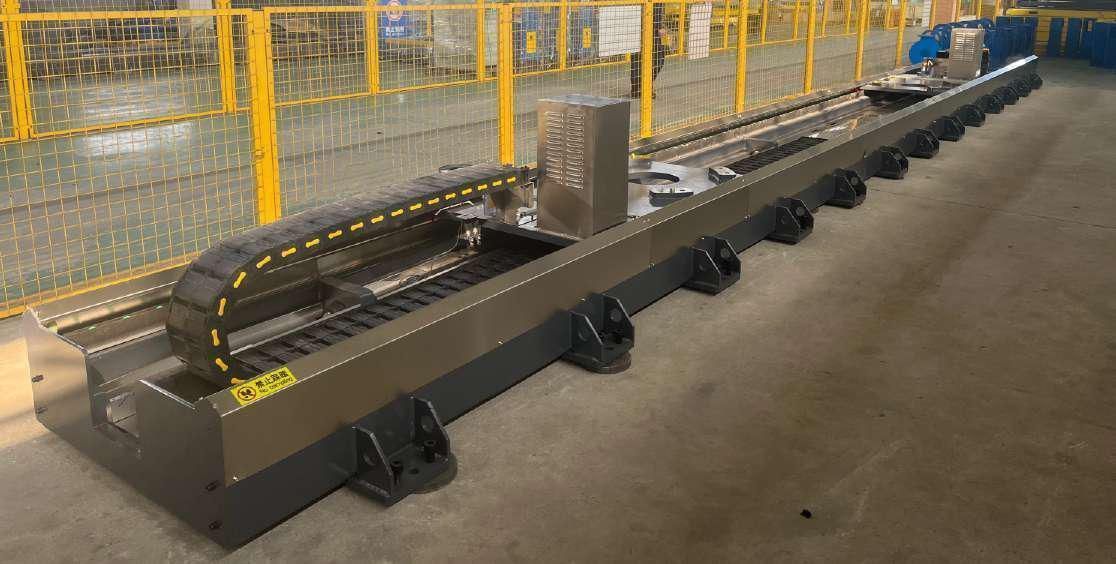

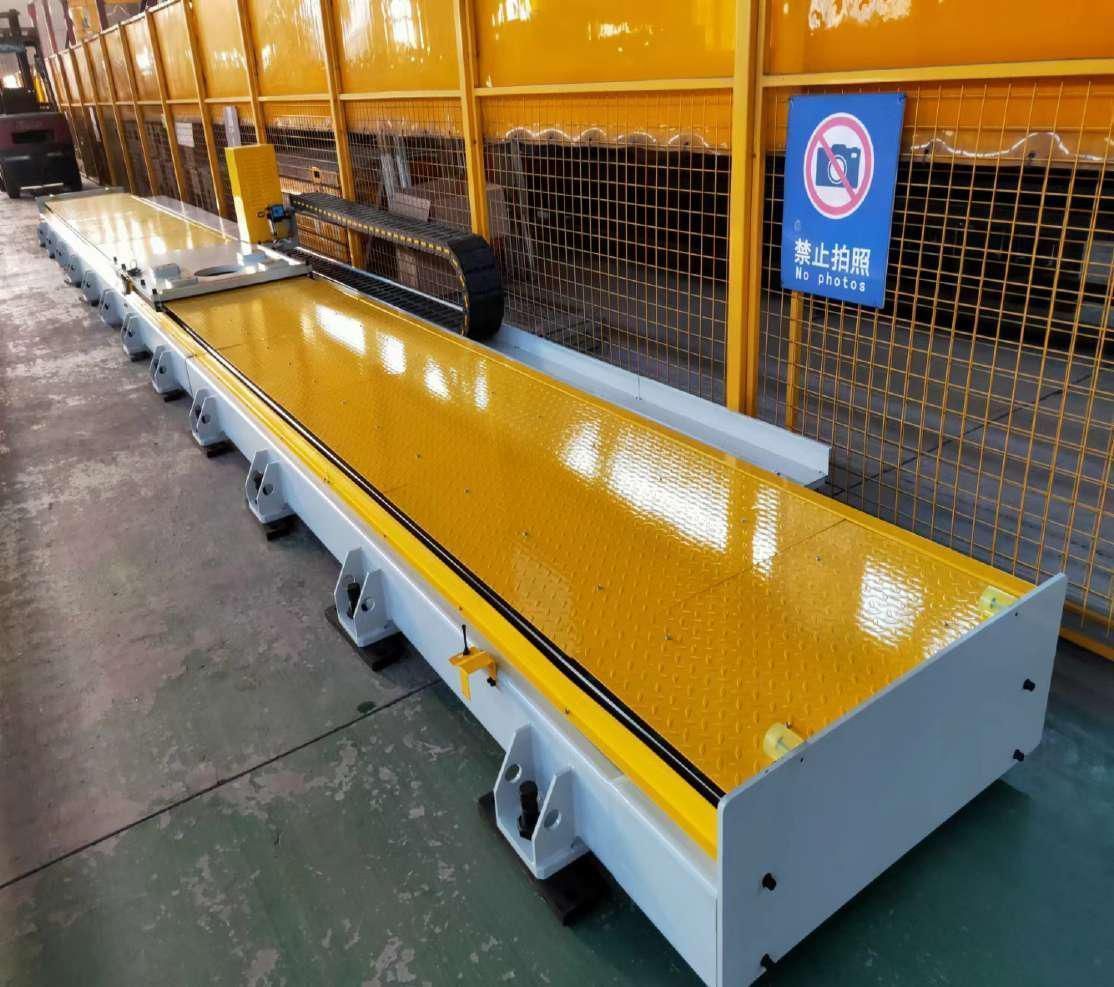

- Полностью закрытый механизм (защитный кожух), предотвращающий попадание посторонних частиц на направляющие и зубчатую пару, а также защищающий пользователя от травм.

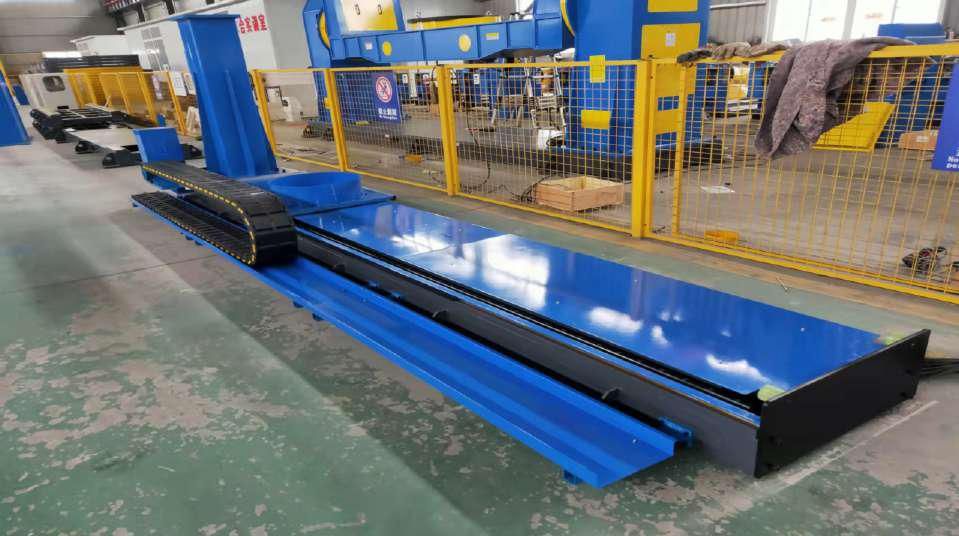

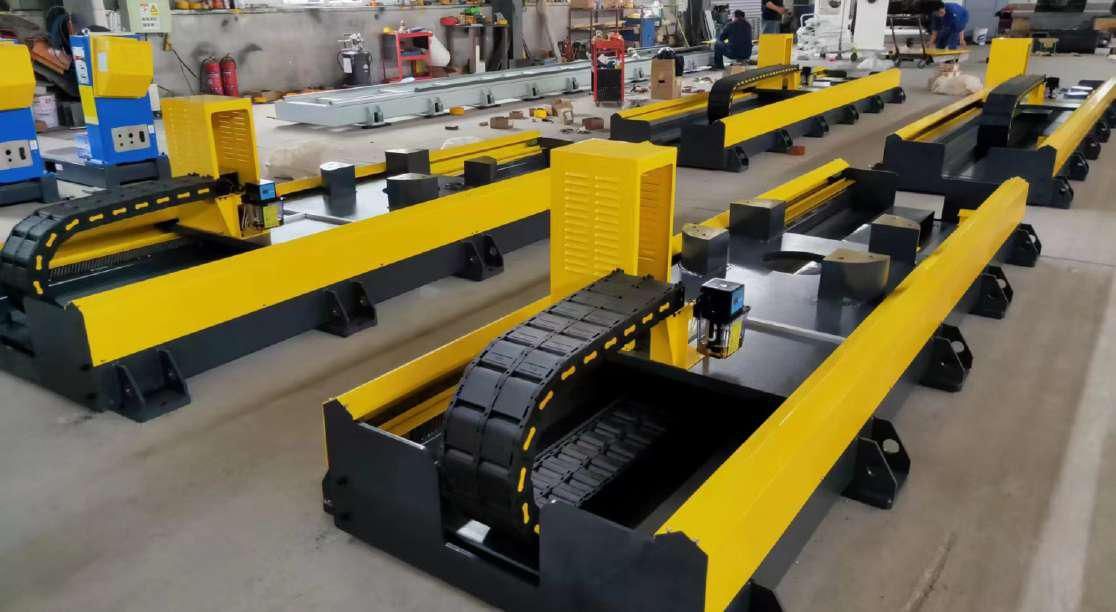

- Интегрированный кабель-канал (drag chain) внутри или сзади направляющей для надёжной защиты проводов и шлангов.
Видео
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене одноосной линейной направляющей средней грузоподъемности с полностью закрытым кожухом AUT-SW-X-Z-CZ-XXX, а также помогут вам ее заказать.
Чтобы приобрести Одноосная линейная направляющая средней грузоподъемности с полностью закрытым кожухом AUT-SW-X-Z-CZ-XXX, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбор оборудования. Вместе с нашим специалистом вы подбираете оборудование и уточняете необходимые параметры комплектации станка.
- Заключение договора. Обсуждаем комплектацию оборудования и окончательно рассчитываем его стоимость.
- Оплата. При покупке оборудования со склада производится 100% оплата. При заказе оборудования «под заказ» — аванс 50%, остальная сумма оплачивается после прибытия станка на наш склад.
- Трехэтапная проверка качества. Все оборудование проходит три стадии проверки: на производстве в Китае, на складе в России и перед отправкой покупателю.
- Доставка или самовывоз. Мы доставляем оборудование по всей России и СНГ, гарантируя конкурентоспособные цены на доставку. Также доступен самовывоз.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
- Безналичный расчет. Менеджер пришлет договор и счет для оплаты.
Доставляем товары по РФ
Доставка тяжелых станков это специфическая логистическая задача. Нужно обеспечить его сохранность, застраховать от возможных повреждений, грамотно загрузить и разгрузить транспортное средство.
Наш логист имеет большой опыт в доставке крупногабаритных тяжелых станков.
Мы готовы самостоятельно доставить оборудование на вашу производственную площадку.
Однако, если вам удобнее самостоятельно забрать приобретенное оборудование, у вас не будет проблем.
Порядок доставки
| № | Наименование | Характеристика | Примечание |
| 1 | Наименование изделия | Одноосевая наземная линейная направляющая с сервоприводом | Средняя нагрузка |
| 2 | Основное применение | Сварка, загрузка/разгрузка, многоосевое подвижное основание | |
| 3 | Модель | AUT-SW-X-Z-CZ-длина | |
| 4 | Количество управляемых осей | Одна ось (направление X) | |
| 5 | Режим управления | Электроуправление на основе прецизионного AC-серводвигателя | |
| 6 | Форма установки | Фронтальная установка на полу | |
| 7 | Привод | Привод шестерней и зубчатая рейка | |
| 8 | Тип шестерни и рейки | Прецизионная косозубая передача | |
| 9 | Режим направляющей | Линейная направляющая и салазки | |
| 10 | Редуктор | Прецизионный планетарный редуктор | |
| 11 | Передаточное число редуктора | i=40 | |
| 12 | Точность повторного позиционирования | ±0.15 мм | |
| 13 | Скорость перемещения | 0–20000 мм/мин | |
| 14 | Эффективный ход | Общая длина – 1500 мм | |
| 15 | Эффективный размер установки салазок | 100 мм × 1100 мм (Д × Ш) | |
| 16 | Максимальная нагрузка | Общая нагрузка: ≤10000 кг Полезная нагрузка робота: ≤1000 кг |
|
| 17 | Габаритные размеры | Общая длина × 1700 мм × 1100 мм (высота кожуха) | |
| 18 | Положение кабель-канала | Внутреннее/внешнее (кабель-канал 45×75+45×75) | |
| 19 | Вес | Длина × 450 кг/м + 800 кг (подвижный стол в сборе) |
