Листогибочный станок с ЧПУ и двойным управлением сервонасосом
Длина гибки: 2500-6000 мм
Глубина зева: 400-700 мм
Мощность главного привода: 5.5-55 кВт
Листогибочные станки Tekton серии SPB – высокопроизводительные и надежные машины для производства изделий из листового металла.
Особенности
- Станина проходит обработку на напольном фрезерно-расточном станке.
- Станок оснащен гидравлическим сервонасосом с синхронизированным приводом. Он обеспечивает точное управление усилием гибки, повышает эффективность станка, продлевает срок его службы, экономит электроэнергию и создает мало шума.
- Регулируемые размеры сегментов верхней и нижней пресс-форм: 10, 15, 20, 30, 50, 100, 300 см.
- Параметры гибки устанавливаются с помощью современной многофункциональной системы ЧПУ, которая обеспечивает высокую точность исполнения на протяжении всего производственного процесса. Также предусмотрена функция графического программирования для настройки угла гибки.
- Автоматическая система компенсации прогиба на основе характеристик металлического листа, введенных пользователем в систему.
- Конструкция заднего упора включает в себя шарико-винтовую пару, линейную направляющую и серводвигатель, которые обеспечивают быстрое и точное позиционирование.
- Ручная регулировка положения пальца по высоте.
Купить листогибочные станки с ЧПУ Tekton SPB вы можете в интернет-магазине СТАНКИТ. Чтобы уточнить цену товара и получить консультацию по интересующим вас вопросам, свяжитесь с нашими менеджерами.
Конструкция
|
|

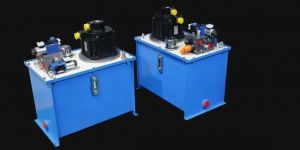

Гидравлическая система Гидравлическая система станка оснащена интеллектуальными гидроклапанами Rexroth и масляными насосами с двойным сервоприводом. Он обеспечивает высокоточную гибку и экономичное энергопотребление, снижает температуру масла, а также продлевает срок службы станка. Система обеспечивает устойчивость к сильным антиэксцентрическим нагрузкам и точность до 0,02 мм. |
|
|
Решетчатая линейка Используется для позиционирования ползуна. Она обеспечивает точный угол изгиба, повышает качество изделия и ускоряет рабочий процесс. |
|
|

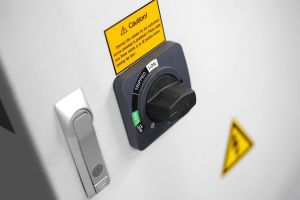

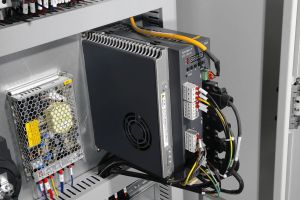

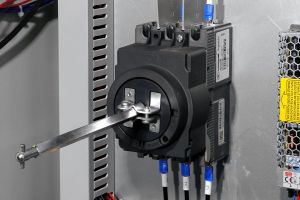

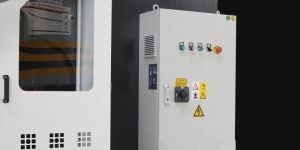

Электротехнические компоненты Станок оснащен надежными сервоприводами и электротехническим оборудованием от компании Schneider Electric. Специальный шкафчик защищает их от воздействия окружающей среды. |
  |

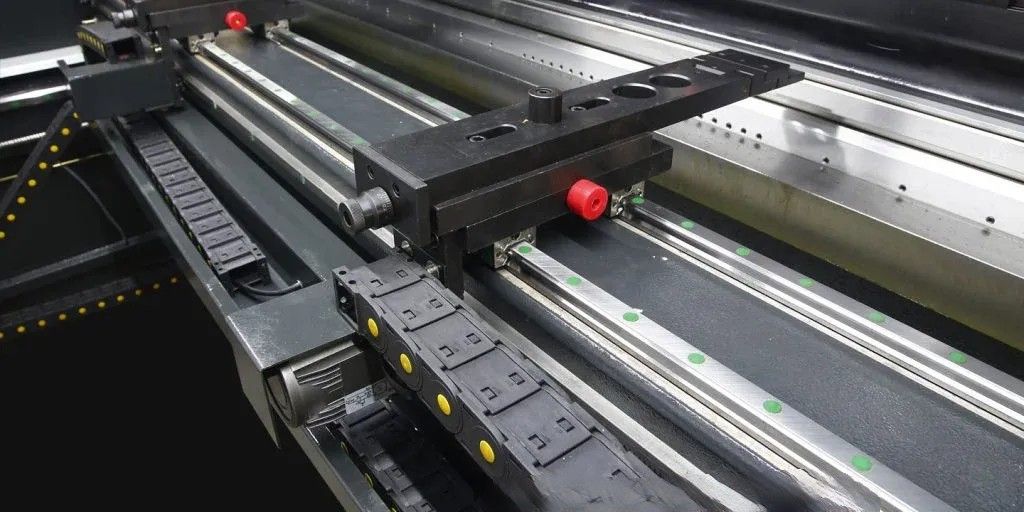

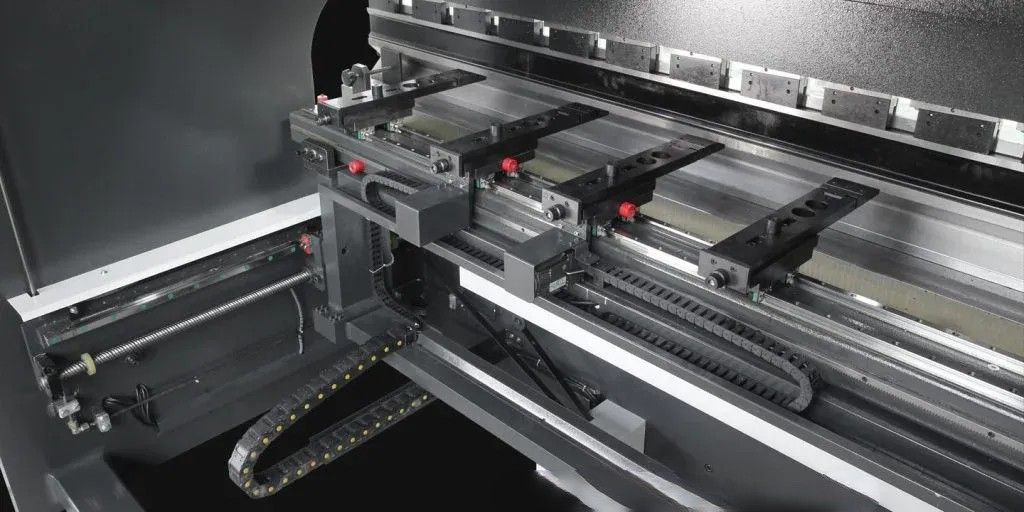

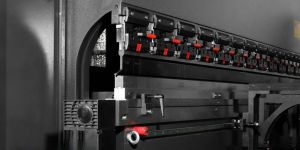

Система заднего упора (4+1 ось) Упор сварен из жесткой стали. Высокая точность движения обеспечивается шарико-винтовой парой, линейной направляющей и серводвигателем. Высота балки настраивается системой ЧПУ, позиционирование пальца – электроприводом. |
 |

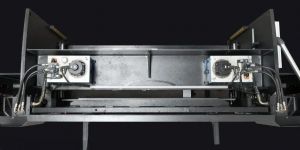

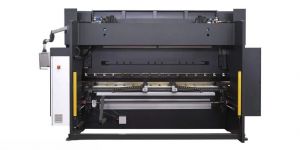

Вид станка сзади |
Комплектующие
| Модели | Производители | Примечания | |
|---|---|---|---|
| Системы ЧПУ | ● DA-52s ● DA-53T ● DA-58T ● DA-66T ● DA-69T ● ESA S630 ● ESA S640 |
Delem ESA |
|
| Гидравлические системы | ● Открытый контур ● Закрытый контур |
Rexroth HoerBiger |
|
| Количество задних зубчатых валов | ● 3+1 ось ● 4+1 ось ● 6+1 ось ● 8+1 ось |
LZK |
Углеродистая сталь Алюминий |
| Масляные насосы | ● Sunny | Sunny | |
| Основной силовой агрегат | ● AC двигатель ● Серводвигатели ● Сервонасосы |
Siemens | |
| Передняя опора | ● Простой фиксированный тип ● Монорельсовый съемный тип ● Съемный тип с двойным рельсом |
LZK | |
| Безопасность | ● Боковое и заднее ограждения ● Боковое ограждение и защита световым занавесом + заднее ограждение ● Боковое ограждение и лазерная защита + заднее ограждение |
LZK | |
| Компенсация прогиба | ● Электромеханическая ● Гидравлическая |
||
| Зажим пресс-формы | ● Ручной зажим верхнего штампа ● Гидравлический зажим верхнего штампа |
LZK | |
| Электрооборудование | ● Реле Schneider | Schneider | Защита от сбоев питания при открытой двери |
| Ножные переключатели | ● Вертикальный | Kekun (Южная Корея) | |

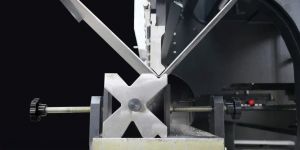

| Нижняя форма | ● Нижний штамп Multi-V ● Двойная V-образная коаксиальная нижняя матрица |
LZK | Сегментируемая двойная V-образная стержневая форма |
1. Способы оформления заказа
- Онлайн-заявка: Нажмите кнопку «Узнать цену» или «Задать вопрос» на странице товара. Наш менеджер свяжется с вами в течение 15 минут- Через Email: Отправьте запрос "info@stankit.pro" с пометкой «Leapion DT-QXB»
- По телефону: Звоните по номеру +7 (937) 989-19-38 (рабочие дни с 9:00 до 18:00)
2. Доставка и монтаж
- Самовывоз: Со склада в Самаре (адрес уточняйте у менеджера)- Транспортной компанией: Доставка по РФ и СНГ (стоимость рассчитывается индивидуально)
- Пуско-наладка: Бесплатный монтаж и обучение ваших сотрудников (при покупке под ключ)
3. Дополнительные услуги
- Гарантия: 2 года на оборудование- Техподдержка 24/7
- Возможность тест-драйва аппарата на вашем производстве.
4. Этапы
1. Выбор оборудования. Вместе с нашим специалистом вы подбираете оборудование и уточняете необходимые параметры комплектации станка.2. Заключение договора. Обсуждаем комплектацию оборудования и окончательно рассчитываем его стоимость.
3. Оплата. При покупке оборудования со склада производится 100% оплата. При заказе оборудования «под заказ» — аванс 50%, остальная сумма оплачивается после прибытия станка на наш склад.
4. Трехэтапная проверка качества. Все оборудование проходит три стадии проверки: на производстве в Китае, на складе в России и перед отправкой покупателю.
5. Доставка или самовывоз. Мы доставляем оборудование по всей России и СНГ, гарантируя конкурентоспособные цены на доставку. Также доступен самовывоз.
1. Способы оплаты
Для юридических и физических лиц (с оформлением договора и счетом на оплату). Реквизиты предоставляются менеджером после согласования заказа.
- Наличный расчет:
2. Условия оплаты
3. Документы и подтверждения
4. Безопасность и гарантии:
- Конфиденциальность данных гарантирована.
Остались вопросы?
Уточните детали у менеджера по телефону <+7 (937) 989-19-38>, через чат на сайте или email <info@stankit.pro>.Доставляем товары по РФ
Доставка тяжелых станков это специфическая логистическая задача. Нужно обеспечить его сохранность, застраховать от возможных повреждений, грамотно загрузить и разгрузить транспортное средство.
Наш логист имеет большой опыт в доставке крупногабаритных тяжелых станков.
Мы готовы самостоятельно доставить оборудование на вашу производственную площадку.
Однако, если вам удобнее самостоятельно забрать приобретенное оборудование, у вас не будет проблем.
Порядок доставки
| Модель | Номин. давление |
Макс. длина гиба | Расстояние между колоннами | Глубина зева | Ход ползуна | Макс. высота открытия | Мощность | Ход заднего упора |
Скорость заднего упора |
Д*Ш*В (мм) | Вес |
| HPB-63t/2500 | 630 кН | 2500 мм | 1960 мм | 400 мм | 150 мм | 480 мм | 5.5 кВт | 500 мм | 200 мм/с | 2850*1750*2350 | 6 т |
| HPB-80t/3200 | 800 кН | 2500 мм | 2600 мм | 400 мм | 200 мм | 480 мм | 7.5 кВт | 500 мм | 200 мм/с | 3850*1850*2550 | 7.2 т |
| HPB-110t/3200 | 1100 кН | 3200 мм | 2600 мм | 400 мм | 200 мм | 480 мм | 7.5 кВт | 500 мм | 200 мм/с | 3850*1850*2600 | 8.0 т |
| HPB-110t/4000 | 1100 кН | 4000 мм | 3200 мм | 400 мм | 200 мм | 480 мм | 7.5 кВт | 500 мм | 200 мм/с | 4610*1850*2700 | 10.5 т |
| HPB-130t/3200 | 1300 кН | 3200 мм | 2600 мм | 400 мм | 200 мм | 480 мм | 11 кВт | 500 мм | 200 мм/с | 3850*1850*2600 | 9 т |
| HPB-130t/4000 | 1300 кН | 4000 мм | 3200 мм | 400 мм | 200 мм | 480 мм | 11 кВт | 500 мм | 200 мм/с | 4610*1850*2700 | 11.5 т |
| HPB-170t/3200 | 1700 кН | 3200 мм | 2600 мм | 400 мм | 200 мм | 480 мм | 11 кВт | 500 мм | 200 мм/с | 3900*1900*2600 | 10.5 т |
| HPB-170t/4000 | 1700 кН | 4000 мм | 3200 мм | 400 мм | 200 мм | 480 мм | 11 кВт | 500 мм | 200 мм/с | 4650*1900*2700 | 12.5 т |
| HPB-200t/3200 | 2000 кН | 3200 мм | 2600 мм | 400 мм | 200 мм | 480 мм | 15 кВт | 500 мм | 200 мм/с | 3900*1900*2700 | 12 т |
| HPB-200t/4000 | 2000 кН | 4000 мм | 3200 мм | 400 мм | 200 мм | 480 мм | 15 кВт | 500 мм | 200 мм/с | 4700*1900*2700 | 13 т |
| HPB-250t/3200 | 2500 кН | 3200 мм | 2600 мм | 400 мм | 200 мм | 480 мм | 15 кВт | 500 мм | 200 мм/с | 3900*2100*2800 | 14 т |
| HPB-250t/4000 | 2500 кН | 4000 мм | 3200 мм | 400 мм | 200 мм | 480 мм | 15 кВт | 500 мм | 200 мм/с | 4650*2100*2850 | 15.5 т |
| HPB-320t/3200 | 3200 кН | 3200 мм | 2600 мм | 400 мм | 200 мм | 480 мм | 22 кВт | 500 мм | 200 мм/с | 3930*2110*3200 | 19 т |
| HPB-320t/4000 | 3200 кН | 4000 мм | 3200 мм | 400 мм | 200 мм | 480 мм | 22 кВт | 500 мм | 200 мм/с | 4830*2110*3200 | 22 т |
| HPB-400t/4000 | 4000 кН | 4000 мм | 3200 мм | 400 мм | 320 мм | 600 мм | 30 кВт | 500 мм | 200 мм/с | 4850*2450*3500 | 28 т |
| HPB-500t/6000 | 5000 кН | 6000 мм | 4900 мм | 500 мм | 320 мм | 600 мм | 37 кВт | 800 мм | 200 мм/с | 6500*2810*4500 | 42 т |
| HPB-600t/6000 | 6000 кН | 6000 мм | 4900 мм | 500 мм | 320 мм | 600 мм | 45 кВт | 800 мм | 200 мм/с | 6500*2910*5100 | 50 т |
| HPB-800t/6000 | 8000 кН | 6000 мм | 4720 мм | 700 мм | 400 мм | 600 мм | 55 кВт | 800 мм | 200 мм/с | 6500*2950*5300 | 75 т |
