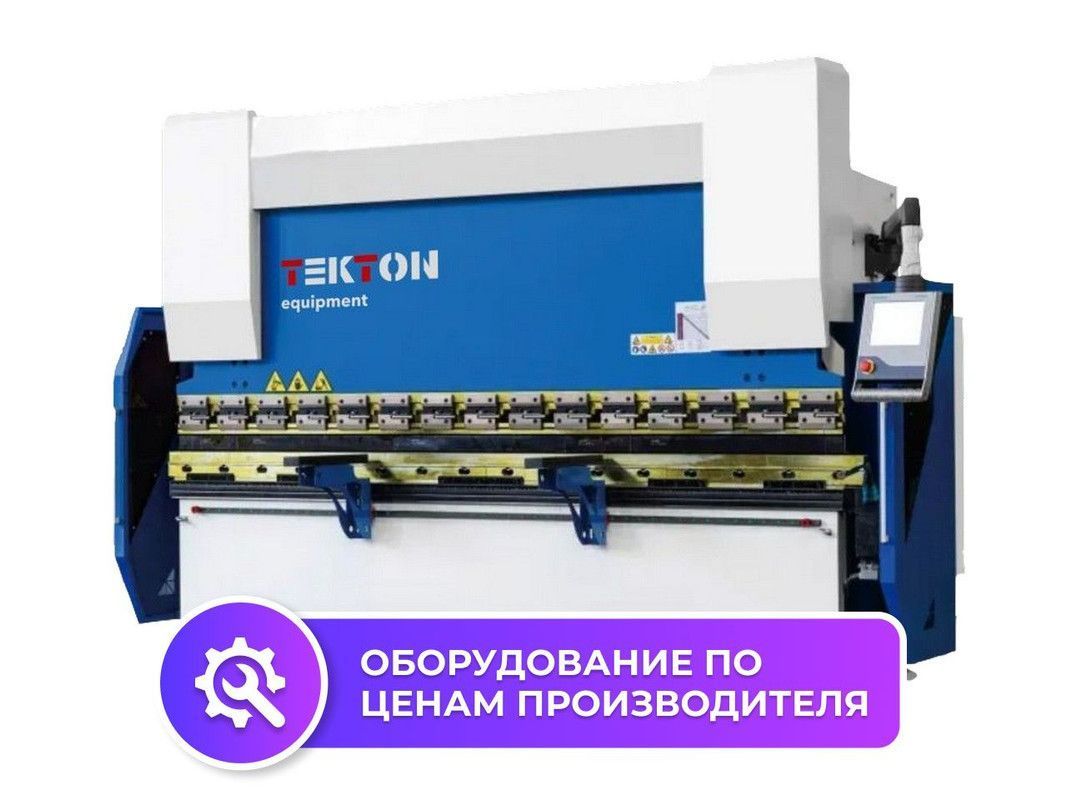

Листогибочный пресс с ЧПУ и торсионной синхронизацией оси
Длина гибки: 2200-6000 мм
Мощность главного привода: 5.5-55 кВт
Листогибочный станок с ЧПУ Tekton WC67K относится к моделям начального уровня и отличается высокой экономической эффективностью.
Особенности
- Станина проходит обработку на напольном фрезерно-расточном станке.
- Конструкция механической системы торсионной синхронизации имеет кованый вал. Он обладает жесткостью и упругостью. Предусмотрено устройство точной настройки. Уровень нагрузки против отклонения – низкий.
- Масляные цилиндры Y1Y2 имеют независимое управление с помощью двойных сервоприводов. Автоматическое позиционирование цилиндров обеспечивает точность синхронизации, сравнимую с электрогидравлическим приводом.
- Параметры гибки устанавливаются с помощью современной многофункциональной системы ЧПУ SNC53, которая обеспечивает высокую точность заднего хода. Все данные отображаются на цветном экране с сенсорным вводом.
- Автоматическая система компенсации прогиба на основе характеристик металлического листа, введенных оператором.
- Конструкция заднего упора включает в себя шарико-винтовую пару, линейную направляющую и серводвигатель, которые обеспечивают быстрое и точное позиционирование.
- Ручная регулировка положения пальца по высоте.
- Быстрая замена пресс-формы, благодаря ее особой конструкции.
Купить листогибочный пресс с ЧПУ Tekton WC67K вы можете в интернет-магазине СТАНКИТ. Чтобы уточнить цену товара и получить консультацию по интересующим вас вопросам, свяжитесь с нашими менеджерами.
Конструкция
 |

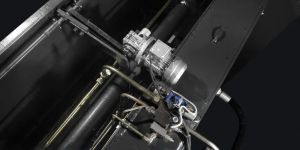

Торсионный вал На станке установлен торсионный вал с синхронизированной конструкцией. Его высокое качество обеспечивает эффективную передачу крутящего момента между осями, а также надежность и безопасность. Кованый корпус вала с регулируемой конструкцией имеет повышенную прочность и эластичность. |
|
|
Электротехнические компоненты Станок оснащен надежными сервоприводами и электротехническим оборудованием от компании Schneider Electric. Специальный шкафчик защищает их от воздействия окружающей среды. |
|
|

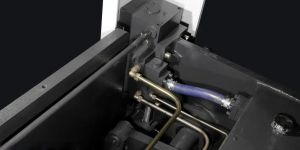

Гидравлическая система Состоит из высококачественных и эффективных компонентов, обеспечивающих высокую и стабильную гидравлическую мощность. Среди них: мотор Siemens, масляный насос Sunny, гидравлический клапан. |
|
|
Ковочный штамп Изготавливается из твердой и прочной стали. Этапы производства включают ковку, пробивку и термическую обработку. |
 |
Система заднего хода Упор представляет собой жесткую сварную конструкцию из стали. Оснащен высокоточными шарико-винтовой парой, линейной направляющей и серводвигателем. Упор закрепляется с помощью регулируемых винтов, расположенных по углам. |
 |
Регулируемая балка заднего хода Сделана из твердой трубы квадратного сечения. Для изменения высоты балки по оси R предусмотрено тяговое устройство. |
 |
Система компенсации прогиба Электромеханическое устройство сделано из высокопрочной стали и работает с помощью мотора. Ее внутренняя часть представляет собой нелинейную волнистую блочную структуру. |
 |
Педаль управления Высокое качество разъемов и быстросъемных соединителей обеспечивает бесперебойную связь между станком и педалью. Таким образом повышается эффективность и стабильность работы станка. |
 |

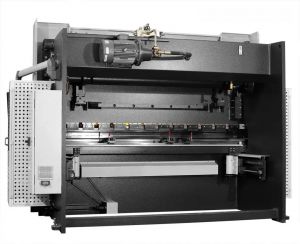

Вид станка сзади |
Комплектующие
| Модели | Производители | Примечания | |
|---|---|---|---|
| Системы ЧПУ | ● DA-41s ● E200P ● E300P |
Delem ESA |
|
| Гидравлические системы | ● Клапаны давления | Rexroth | |
| Количество задних зубчатых валов |
● Одна ось ● Двойная ось |
LZK | Углеродистая сталь |
| Масляные насосы | ● Одноступенчатый | Sunny | |
| Основной силовой агрегат |
● AC двигатель | Siemens NW |
|
| Передняя опора | ● Простой фиксированный тип ● Подвижный тип с одной направляющей ● Подвижный тип с двумя направляющими |
LZK | |
| Безопасность | ● Боковое и заднее ограждения ● Боковое ограждение и защита световым занавесом + заднее ограждение |
LZK | |
| Компенсация прогиба | ● Электромеханическая ● Ручная механическая |
||
| Зажим пресс-формы | ● Ручной зажим верхнего штампа | LZK | |
| Электрооборудование | ● Реле Schneider | Schneider | Защита от сбоев питания при открытой двери |
| Ножные переключатели | ● Вертикальный | Kekun (Южная Корея) | |
| Нижняя форма | ● Нижний штамп Multi-V ● Двойная V-образная коаксиальная нижняя матрица |
LZK | Сегментируемая двойная V-образная стержневая форма |
