Листогибочная машина с сервоприводом торсионной оси и интеллектуальной системой ЧПУ
Мощность главного привода: 5.5-55 кВт
Длина гибки: 2200-6000 мм
Листогибочный станок с ЧПУ Tekton WC67D относится к моделям начального уровня и отличается высокой экономической эффективностью.
Особенности
- Станина проходит обработку на напольном фрезерно-расточном станке.
- Конструкция механической системы торсионной синхронизации имеет кованый вал. Он обладает жесткостью и упругостью. Предусмотрено устройство точной настройки. Уровень нагрузки против отклонения – низкий.
- Масляные цилиндры Y1Y2 имеют независимое управление с помощью двойных сервоприводов. Автоматическое позиционирование цилиндров обеспечивает точность синхронизации, сравнимую с электрогидравлическим приводом.
- Параметры гибки устанавливаются с помощью современной многофункциональной системы ЧПУ SNC53, которая обеспечивает высокую точность заднего хода. Все данные отображаются на цветном экране с сенсорным вводом.
- Автоматическая система компенсации прогиба на основе характеристик металлического листа, введенных оператором.
- Конструкция заднего упора включает в себя шарико-винтовую пару, линейную направляющую и серводвигатель, которые обеспечивают быстрое и точное позиционирование.
- Ручная регулировка положения пальца по высоте.
- Быстрая замена пресс-формы, благодаря ее особой конструкции.
Купить листогибочный пресс с ЧПУ Tekton WC67D вы можете в интернет-магазине СТАНКИТ. Чтобы уточнить цену товара и получить консультацию по интересующим вас вопросам, свяжитесь с нашими менеджерами.
Конструкция
 |
Торсионный вал На станке установлен торсионный вал с синхронизированной конструкцией. Его высокое качество обеспечивает эффективную передачу крутящего момента между осями, а также надежность и безопасность. Кованый корпус вала с регулируемой конструкцией имеет повышенную прочность и эластичность. |
|
|

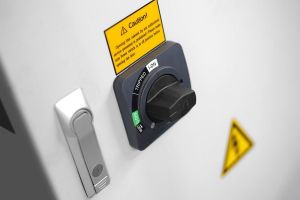

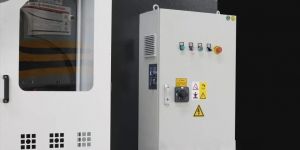

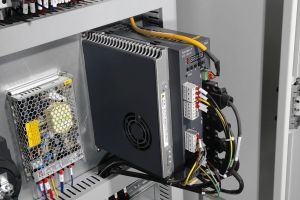

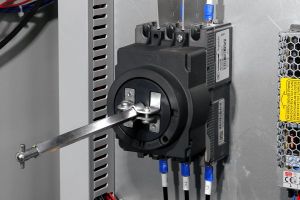

Электротехнические компоненты Станок оснащен надежными сервоприводами и электротехническим оборудованием от компании Schneider Electric. Специальный шкафчик защищает их от воздействия окружающей среды. |
|
|

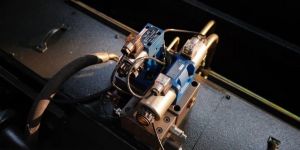

Гидравлическая система Состоит из высококачественных и эффективных компонентов, обеспечивающих высокую и стабильную гидравлическую мощность. Среди них: мотор Siemens, масляный насос Sunny, гидравлический клапан. |
|
|

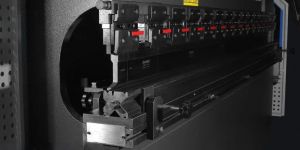

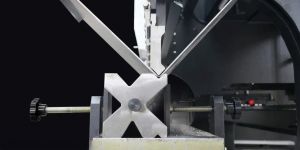

Ковочный штамп Изготавливается из твердой и прочной стали. Этапы производства включают ковку, пробивку и термическую обработку. |
 |

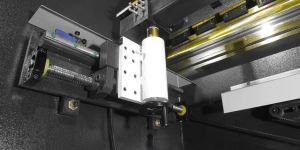

Система заднего хода Упор представляет собой жесткую сварную конструкцию из стали. Оснащен высокоточными шарико-винтовой парой, линейной направляющей и серводвигателем. Упор закрепляется с помощью регулируемых винтов, расположенных по углам. |
 |
Регулируемая балка заднего хода Сделана из твердой трубы квадратного сечения. Для изменения высоты балки по оси R предусмотрено тяговое устройство. |
 |

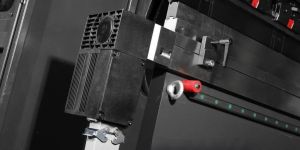

Система компенсации прогиба Электромеханическое устройство сделано из высокопрочной стали и работает с помощью мотора. Ее внутренняя часть представляет собой нелинейную волнистую блочную структуру. |
 |

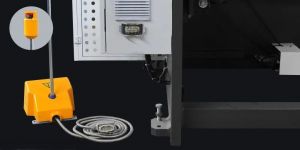

Педаль управления Высокое качество разъемов и быстросъемных соединителей обеспечивает бесперебойную связь между станком и педалью. Таким образом повышается эффективность и стабильность работы станка. |
 |

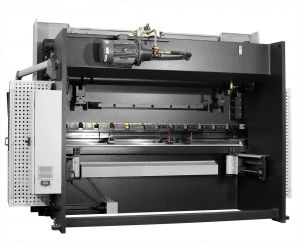

Вид станка сзади |
Комплектующие
| Модели | Производители | Примечания | |
|---|---|---|---|
| Системы ЧПУ | ● DA-41s ● E200P ● E300P |
Delem ESA |
|
| Гидравлические системы | ● Клапаны давления | Rexroth | |
| Количество задних зубчатых валов |
● Одна ось ● Двойная ось |
LZK | Углеродистая сталь |
| Масляные насосы | ● Одноступенчатый | Sunny | |
| Основной силовой агрегат |
● AC двигатель | Siemens NW |
|

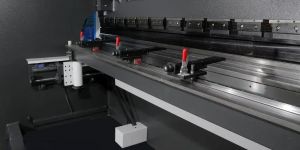

| Передняя опора | ● Простой фиксированный тип ● Подвижный тип с одной направляющей ● Подвижный тип с двумя направляющими |
LZK | |
| Безопасность | ● Боковое и заднее ограждения ● Боковое ограждение и защита световым занавесом + заднее ограждение |
LZK | |
| Компенсация прогиба | ● Электромеханическая ● Ручная механическая |
||
| Зажим пресс-формы | ● Ручной зажим верхнего штампа | LZK | |
| Электрооборудование | ● Реле Schneider | Schneider | Защита от сбоев питания при открытой двери |
| Ножные переключатели | ● Вертикальный | Kekun (Южная Корея) | |
| Нижняя форма | ● Нижний штамп Multi-V ● Двойная V-образная коаксиальная нижняя матрица |
LZK | Сегментируемая двойная V-образная стержневая форма |
1. Способы оформления заказа
- Онлайн-заявка: Нажмите кнопку «Узнать цену» или «Задать вопрос» на странице товара. Наш менеджер свяжется с вами в течение 15 минут- Через Email: Отправьте запрос "info@stankit.pro" с пометкой «Leapion DT-QXB»
- По телефону: Звоните по номеру +7 (937) 989-19-38 (рабочие дни с 9:00 до 18:00)
2. Доставка и монтаж
- Самовывоз: Со склада в Самаре (адрес уточняйте у менеджера)- Транспортной компанией: Доставка по РФ и СНГ (стоимость рассчитывается индивидуально)
- Пуско-наладка: Бесплатный монтаж и обучение ваших сотрудников (при покупке под ключ)
3. Дополнительные услуги
- Гарантия: 2 года на оборудование- Техподдержка 24/7
- Возможность тест-драйва аппарата на вашем производстве.
4. Этапы
1. Выбор оборудования. Вместе с нашим специалистом вы подбираете оборудование и уточняете необходимые параметры комплектации станка.2. Заключение договора. Обсуждаем комплектацию оборудования и окончательно рассчитываем его стоимость.
3. Оплата. При покупке оборудования со склада производится 100% оплата. При заказе оборудования «под заказ» — аванс 50%, остальная сумма оплачивается после прибытия станка на наш склад.
4. Трехэтапная проверка качества. Все оборудование проходит три стадии проверки: на производстве в Китае, на складе в России и перед отправкой покупателю.
5. Доставка или самовывоз. Мы доставляем оборудование по всей России и СНГ, гарантируя конкурентоспособные цены на доставку. Также доступен самовывоз.
1. Способы оплаты
Для юридических и физических лиц (с оформлением договора и счетом на оплату). Реквизиты предоставляются менеджером после согласования заказа.
- Наличный расчет:
2. Условия оплаты
3. Документы и подтверждения
4. Безопасность и гарантии:
- Конфиденциальность данных гарантирована.
Остались вопросы?
Уточните детали у менеджера по телефону <+7 (937) 989-19-38>, через чат на сайте или email <info@stankit.pro>.Доставляем товары по РФ
Доставка тяжелых станков это специфическая логистическая задача. Нужно обеспечить его сохранность, застраховать от возможных повреждений, грамотно загрузить и разгрузить транспортное средство.
Наш логист имеет большой опыт в доставке крупногабаритных тяжелых станков.
Мы готовы самостоятельно доставить оборудование на вашу производственную площадку.
Однако, если вам удобнее самостоятельно забрать приобретенное оборудование, у вас не будет проблем.
Порядок доставки
| Модель | Номин. давление |
Макс. длинагиба |
Расстояние между колоннами |
Глубина зева |
Ход ползуна |
Макс. высота открытия |
Мощность | Д*Ш*В (мм) | Вес |
| WC67K-40t/2200 | 400 кН | 2200 мм | 1850 мм | 220 мм | 100 мм | 320 мм | 5.5 кВт | 2000*1200*1910 | 2750 кг |
| WC67K-40t/2500 | 400 кН | 2500 мм | 1850 мм | 220 мм | 100 мм | 320 мм | 5.5 кВт | 2500*1200*1910 | 3000 кг |
| WC67K-50t/2200 | 500 кН | 2200 мм | 1850 мм | 220 мм | 100 мм | 320 мм | 5.5 кВт | 2000*1200*1910 | 2950 кг |
| WC67K-50t/2500 | 500 кН | 2500 мм | 1850 мм | 220 мм | 100 мм | 320 мм | 5.5 кВт | 2500*1210*2000 | 3400 кг |
| WC67K-63t/2500 | 630 кН | 2500 мм | 1900 мм | 220 мм | 120 мм | 320 мм | 5.5 кВт | 2500*1300*2210 | 4000 кг |
| WC67K-63t/3200 | 630 кН | 3200 мм | 2560 мм | 220 мм | 120 мм | 320 мм | 5.5 кВт | 3200*1300*2210 | 4800 кг |
| WC67K-80t/2500 | 800 кН | 2500 мм | 1990 мм | 320 мм | 120 мм | 320 мм | 7.5 кВт | 2500*1400*2300 | 5700 кг |
| WC67K-80t/3200 | 800 кН | 2500 мм | 2560 мм | 320 мм | 120 мм | 350 мм | 7.5 кВт | 3200*1500*2300 | 6020 кг |
| WC67K-80t/4000 | 800 кН | 4000 мм | 3000 мм | 320 мм | 120 мм | 350 мм | 7.5 кВт | 4000*1500*2400 | 7000 кг |
| WC67K-100t/2500 | 1000 кН | 2500 мм | 2020 мм | 320 мм | 150 мм | 400 мм | 7.5 кВт | 2500*1600*2400 | 6000 кг |
| WC67K-100t/3200 | 1000 кН | 3200 мм | 2600 мм | 320 мм | 150 мм | 400 мм | 7.5 кВт | 3200*1600*2600 | 6800 кг |
| WC67K-100t/4000 | 1000 кН | 4000 мм | 3000 мм | 320 мм | 150 мм | 400 мм | 7.5 кВт | 4000*1600*2700 | 8400 кг |
| WC67K-125t/2500 | 1250 кН | 2500 мм | 2020 мм | 320 мм | 150 мм | 400 мм | 11 кВт | 2500*1600*2400 | 6500 кг |
| WC67K-125t/3200 | 1250 кН | 3200 мм | 2580 мм | 320 мм | 150 мм | 400 мм | 11 кВт | 3200*1600*2600 | 7200 кг |
| WC67K-125t/4000 | 1250 кН | 4000 мм | 3000 мм | 320 мм | 150 мм | 400 мм | 11 кВт | 4000*1600*2700 | 8800 кг |
| WC67K-160t/3200 | 1600 кН | 3200 мм | 2600 мм | 320 мм | 200 мм | 460 мм | 11 кВт | 3200*1700*2700 | 10500 кг |
| WC67K-160t/4000 | 1600 кН | 3200 мм | 3000 мм | 320 мм | 200 мм | 460 мм | 11 кВт | 4000*1700*2800 | 11500 кг |
| WC67K-160t/5000 | 1600 кН | 4000 мм | 4000 мм | 320 мм | 200 мм | 460 мм | 11 кВт | 5000*1900*3100 | 14000 кг |
| WC67K-160t/6000 | 1600 кН | 6000 мм | 5000 мм | 320 мм | 200 мм | 460 мм | 11 кВт | 6300*1900*3200 | 19500 кг |
| WC67K-200t/3200 | 2000 кН | 3200 мм | 2500 мм | 320 мм | 200 мм | 460 мм | 11 кВт | 3200*1950*2800 | 12500 кг |
| WC67K-200t/4000 | 2000 кН | 4000 мм | 3000 мм | 320 мм | 200 мм | 460 мм | 11 кВт | 4000*1950*2800 | 13600 кг |
| WC67K-200t/5000 | 2000 кН | 5000 мм | 4000 мм | 320 мм | 200 мм | 460 мм | 11 кВт | 5000*1950*3100 | 14500 кг |
| WC67K-200t/6000 | 2000 кН | 6000 мм | 5000 мм | 320 мм | 200 мм | 460 мм | 11 кВт | 6000*1950*3300 | 21000 кг |
