Ленточнопильный станок JET MBS-2128DAS
Мощность двигателя, кВт 5,6
Размеры ленточного полотна 41 х 1,3 х 6240 мм
Скорость движения полотна, м/мин 20-85, плавно
JET MBS-2128DAS - это промышленный ленточнопильный станок европейского типа, который оснащен пильной рамой с поворотным механизмом. Эта модель предназначена для распиливания металлических заготовок в полуавтоматическом режиме.
Пильная рама обладает механизмом, который позволяет ей поворачиваться влево и вправо на угол до 60°.
Станок способен распиливать металлические заготовки под прямым углом диаметром до 530 мм. Под углом 45° на данном станке можно распиливать изделия диаметром до 480-490 мм, а под углом 60° – диаметром до 335 мм.
Операции, такие как подача пильной рамы к заготовке, ее поднятие после окончания процедуры резки, зажим заготовки тисками и другие операции, выполняются с использованием гидравлических систем.

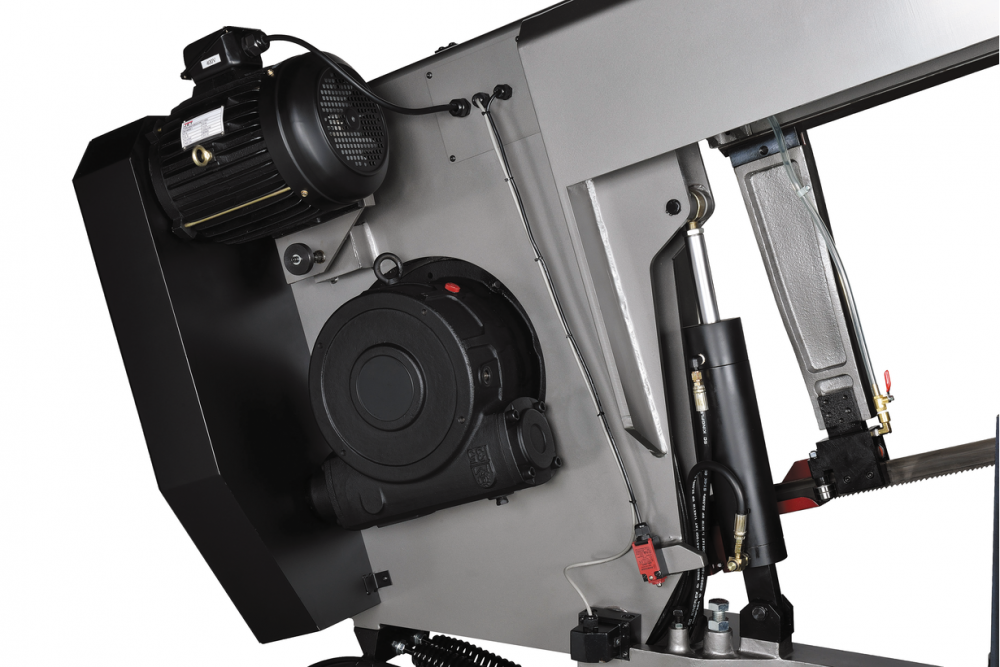

Станок оснащен электрическим двигателем мощностью 5,6 кВт. Через редуктор и ременную передачу он плавно приводит в движение шкивы из чугуна, на которых установлена пильная лента. Оператор может регулировать скорость в диапазоне от 20 до 85 м/мин.

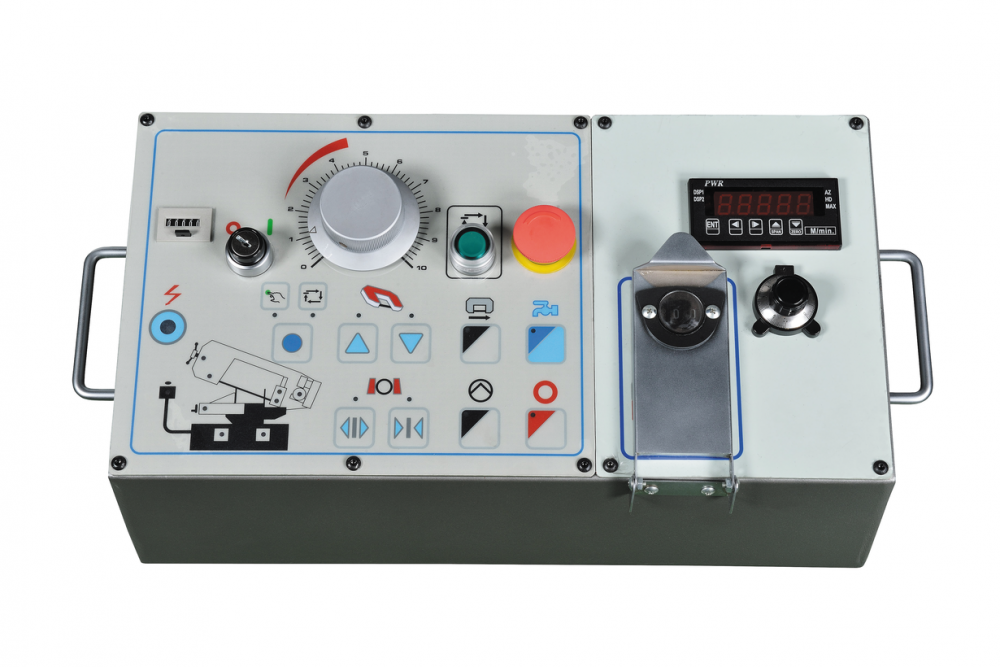

На пульте управления расположены кнопки для управления тисками, подачей смазочно-охлаждающей жидкости, движением пильной рамы, аварийной остановкой, регулировкой скорости и другими функциями.
Пильная лента фиксируется в нужном положении для распила заготовок заданного диаметра благодаря подшипникам и массивным направляющим. Натяжение полотна осуществляется с помощью системы, оборудованной тензометром.
Станок также имеет кордщетку с отдельным двигателем для очистки пильной ленты и емкость для сбора отходов. Он установлен на прочной и стабильной основе.
Особенности
- Станок выполнен в соответствии с европейскими стандартами конструкции.
- Работает в полуавтоматическом режиме для пиления заготовок.
- Точность реза составляет +/- 0,35 мм при резке деталей длиной 460 мм.
- Механизм позволяет поворачивать консоль влево и вправо в диапазоне от -60° до +60°.
- Ширина ленточного полотна составляет 41 мм.
- Обеспечивает полный цикл обработки заготовок.

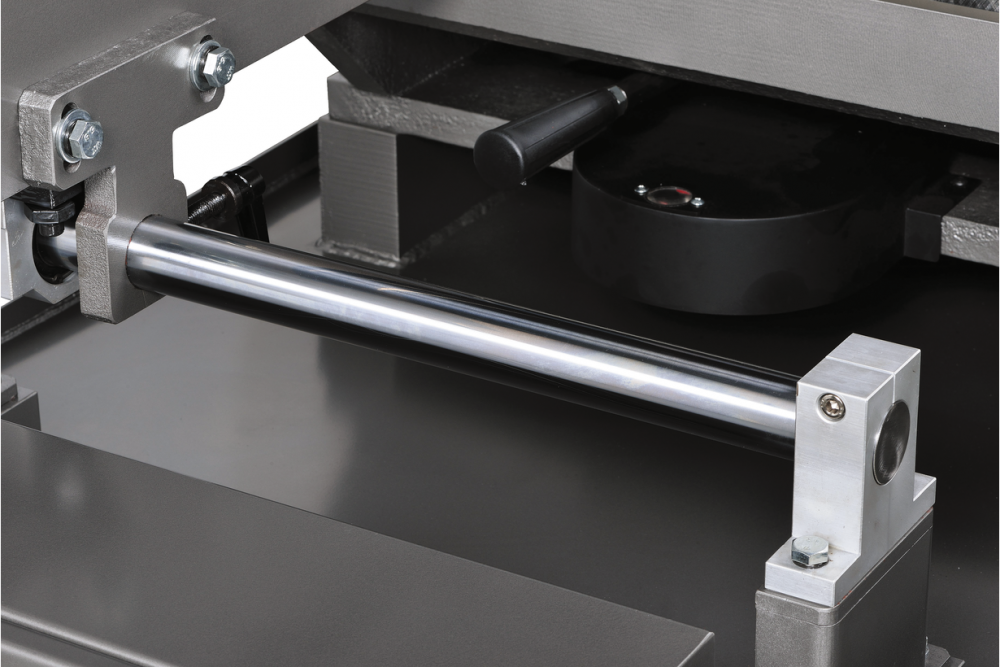

- Движение пильной рамы осуществляется по линейным направляющим.
- Используется гидравлическая система для натяжения полотна.
- Встроенный тензометр используется для определения силы натяжения полотна.
- Система контролирует давление в зависимости от материала и профиля заготовки.
- Вариатор позволяет регулировать скорость движения ленточного полотна.
- Рама опускается плавно с возможностью регулировки скорости.
- Присутствует система, обеспечивающая поддержку полотна под углом 90° к заготовке.
- Используются гидравлические тиски для надежного зажима заготовок.
- Система обеспечивает подачу смазочно-охлаждающей жидкости в зону резания и на направляющие.
- Для удаления стружки предусмотрен отдельный двигатель для кордщетки.
- Система гидравлики обеспечивает работу всех гидравлических механизмов станка.
Комплектация
- В станке используется биметаллическое ленточное полотно М42 размером 41х1,3х6240 мм с зубьями 3/4 TPI.
- Присутствует регулируемый концевой упор для точной настройки позиции заготовки.
- Для безопасности, станок оснащен автоматическим выключателем при окончании распила.
- Подъем и опускание пильной рамы осуществляются с помощью гидравлической системы.
- Система подвода смазочно-охлаждающей жидкости (СОЖ) обеспечивает эффективное охлаждение и смазку процесса резки.
- Для быстрого и надежного зажима заготовок применяются гидравлические быстрозажимные тиски.
Технические характеристики
| Напряжение, В | 400 |
| Резка под углом (Диапазон поворота пильной рамы) | -60°/+60° |
| Макс. Ø обработки при 90º | Ø530 мм |
| Мощность двигателя, кВт | 5,6 |
| Зона обработки при 90° | Ø530 мм, □530 мм, □700 х 335 мм |
| Зона обработки при + 45° вправо | Ø490 мм, □435 мм, □500 х 300 мм |
| Зона обработки при - 45° влево | Ø480 мм, □435 мм, □480 х 300 мм |
| Зона обработки при + 60° вправо | Ø335 мм, □320 мм, □305 х 400 мм |
| Зона обработки при - 60° влево | Ø335 мм, □320 мм, □305 х 400 мм |
| Размеры ленточного полотна | 41 х 1,3 х 6240 мм |
| Скорость движения полотна, м/мин | 20-85, плавно |
| Объем бака СОЖ, л | 56 |
| Объем бака гидростанции | 15 л |
| Мощность мотора СОЖ | 0,12 кВт |
| Мощность мотора гидростанции | 0,75 кВт |
| Ширина ленточного полотна, мм | 41 |
| Длина, мм | 3302 |
| Ширина, мм | 1135 |
| Высота, мм | 2034 |
| Масса, кг | 1976 |
| Длина в упаковке, см | 307 |
| Ширина в упаковке, см | 114 |
| Высота в упаковке, см | 202 |
| Масса в упаковке, кг | 2048 |
