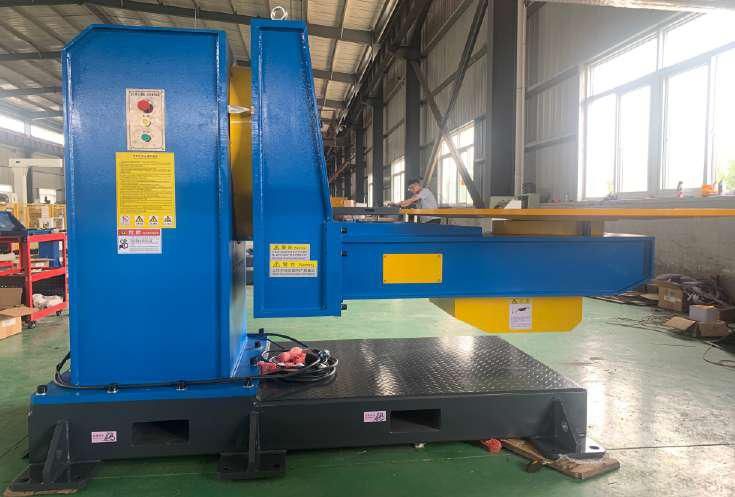

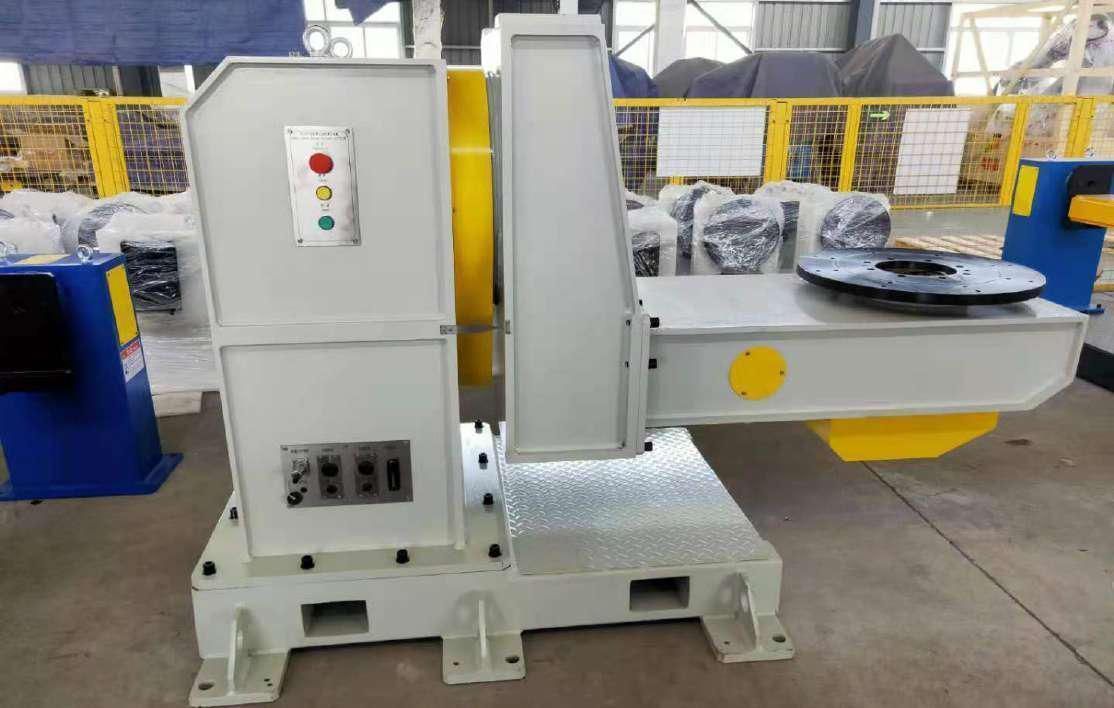

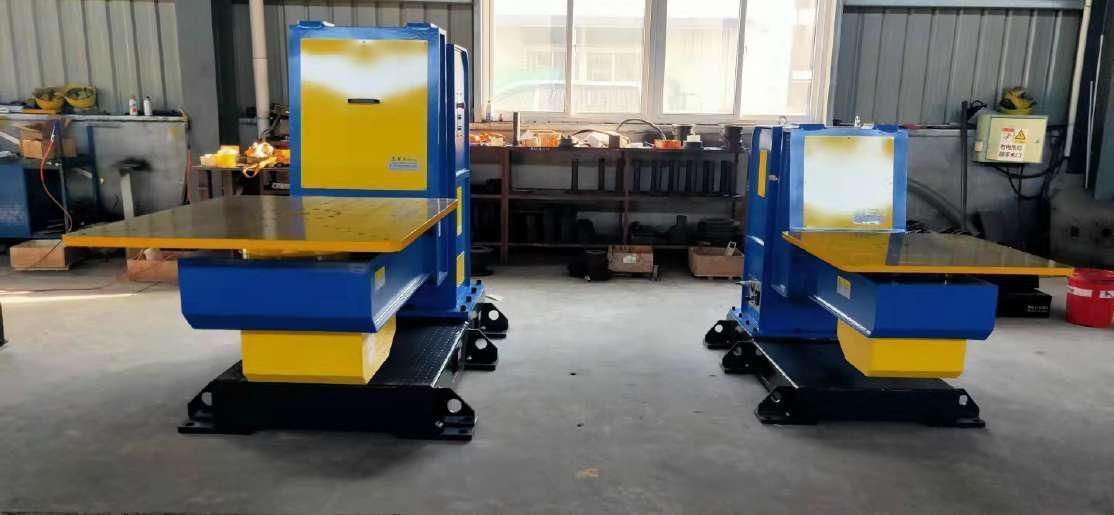

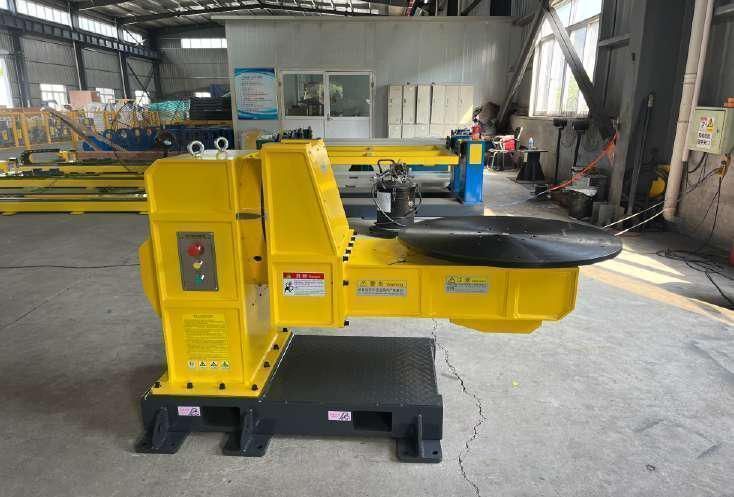

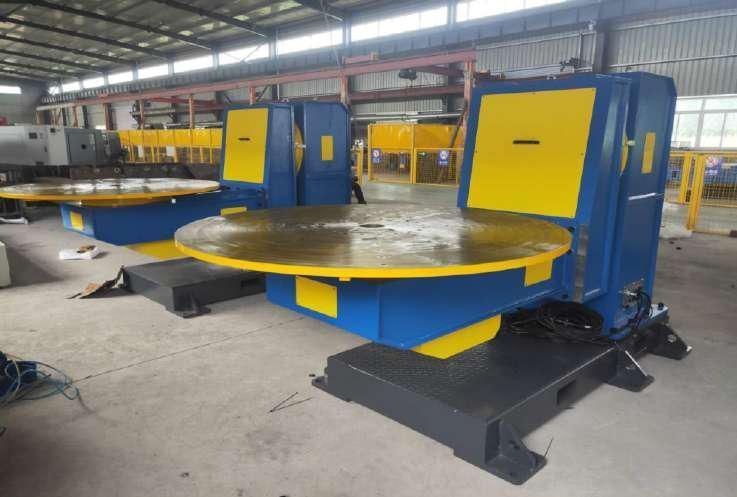

L-образный двухосевой сервопозиционер
Номинальная грузоподъемность: 2000 кг
Угол поворота/гирации: ±180°/±360°
Точность повторного позиционирования: ±0.15 мм
В интернет-магазине СТАНКИТ вы можете купить промышленный позиционер AUT-DWP-L-2000, разработанный компанией Chengdu NKF Intelligent Equipment Co., Ltd.
Назначение

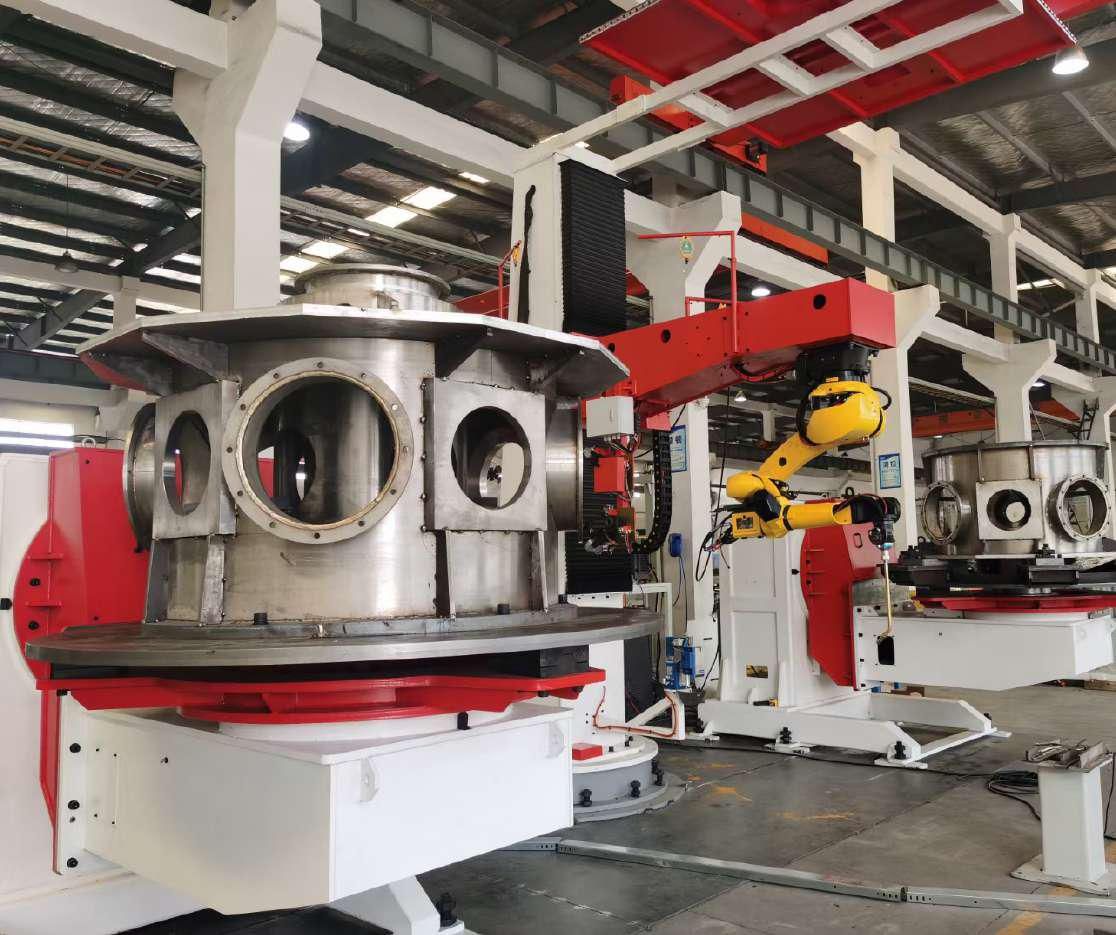

AUT-DWP-L-2000 — это промышленный двухосевой позиционер с L-образной рамой, предназначенный для точного позиционирования крупногабаритных заготовок массой до 2 тонн. Конструкция оптимизирована для автоматизированной сварки (включая крупногабаритные и тяжелые детали) в составе роботизированных комплексов.
Данная модель является отличным выбором для производств, где требуется гибкость, высокая грузоподъемность и точное расположение заготовок.

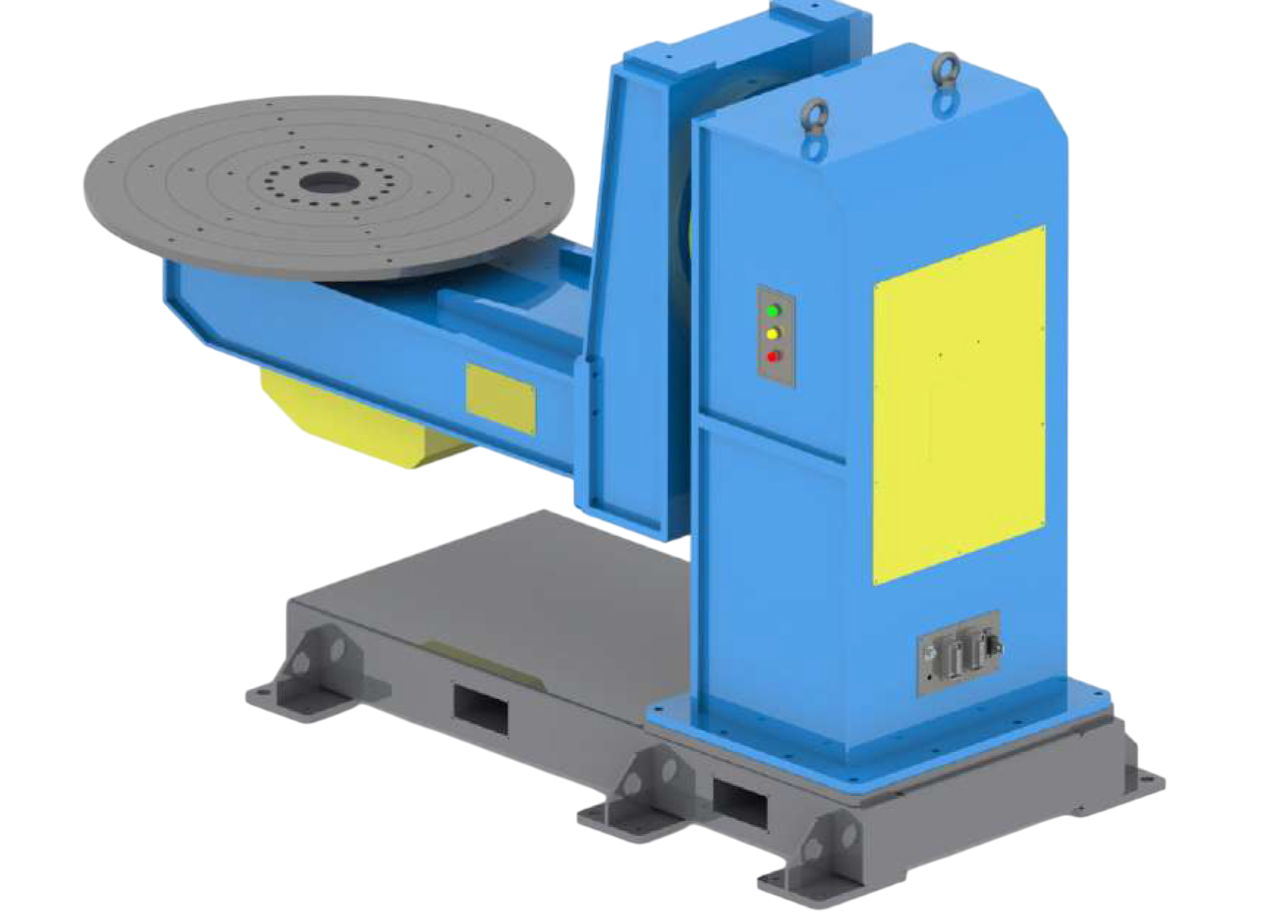

Конструкция
- Жесткая сварная L-образная рама, прошедшая термическую обработку и снятие напряжений
- Поворотная платформа с возможностью наклона и вращения
- Два независимых серводвигателя переменного тока (по одному на каждую ось)
- Прецизионные редукторы RV для плавного хода
- Электрическая система управления
- Защитные кожухи для безопасной эксплуатации
Позиционер имеет скорость вращения осей до 30°/с, грузоподъемность до 2000 кг и обеспечивает точность повторного позиционирования ±0.15 мм.
Преимущества
- Двойная степень свободы. Платформа позиционера может перемещаться сразу в двух направлениях (вращение и наклон). Это позволяет точно подстраивать положение заготовки для оптимального доступа к зоне сварки или обработки, выполнять сложные операции под разными углами без необходимости перемещения робота или самой конструкции, а также работать с изделиями сложной геометрии, где требуется комбинированное движение.
- L-образная конструкция. Обеспечивает свободный доступ к заготовке с нескольких сторон, что особенно важно при работе с асимметричными или крупногабаритными деталями. Конфигурация рамы позволяет уверенно удерживать изделия сложной формы, позволяя точно позиционировать их для сварки или сборки.
- Универсальность. Позиционер эффективно и точно синхронизируется с промышленными роботами разного назначения (сварка, сборка, механическая обработка) от большинства производителей.
- Надежность. Усиленная рама, мощные серводвигатели и точная механика обеспечивают идеальное производство и бесперебойную работу оборудования в условиях повышенной нагрузки.
- Гибкость. Позиционер легко и быстрое перенастраивается под различные типы крепежных элементов и заготовок, а также особые требования и условия производственного процесса.
Видео
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене позиционера AUT-DWP-L-2000, а также помогут вам его заказать.
Чтобы приобрести L-образный двухосевой сервопозиционер AUT-DWP-L-2000, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбор оборудования. Вместе с нашим специалистом вы подбираете оборудование и уточняете необходимые параметры комплектации станка.
- Заключение договора. Обсуждаем комплектацию оборудования и окончательно рассчитываем его стоимость.
- Оплата. При покупке оборудования со склада производится 100% оплата. При заказе оборудования «под заказ» — аванс 50%, остальная сумма оплачивается после прибытия станка на наш склад.
- Трехэтапная проверка качества. Все оборудование проходит три стадии проверки: на производстве в Китае, на складе в России и перед отправкой покупателю.
- Доставка или самовывоз. Мы доставляем оборудование по всей России и СНГ, гарантируя конкурентоспособные цены на доставку. Также доступен самовывоз.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
- Безналичный расчет. Менеджер пришлет договор и счет для оплаты.
Доставляем товары по РФ
Доставка тяжелых станков это специфическая логистическая задача. Нужно обеспечить его сохранность, застраховать от возможных повреждений, грамотно загрузить и разгрузить транспортное средство.
Наш логист имеет большой опыт в доставке крупногабаритных тяжелых станков.
Мы готовы самостоятельно доставить оборудование на вашу производственную площадку.
Однако, если вам удобнее самостоятельно забрать приобретенное оборудование, у вас не будет проблем.
Порядок доставки
| № | Характеристика | Значение | Примечания |
| 1 | Номинальная грузоподъемность | 2000 кг | В радиусе 1250 мм от центра гирации по оси 2 |
| 2 | Допустимый эксцентриситет номинальной нагрузки | ≤500 мм | Общая высота заготовки и приспособления ≤1200 мм |
| 3 | Стандартный радиус вращения | R1350 мм | |
| 4 | Угол поворота оси 1 | ±180° | |
| 5 | Угол гирации оси 2 | ±360° | |
| 6 | Номинальная скорость поворота оси 1 | 30°/сек. | |
| 7 | Номинальная скорость гирации оси 2 | 30°/сек. | |
| 8 | Точность повторного позиционирования | ±0.15 мм | При R=1250 мм |
| 9 | Габаритные размеры позиционера (Д*Ш*В) | 3800 мм × 1500 мм × 2200 мм | |
| 10 | Стандартный диаметр гирационного диска по оси 2 | ⌀1200 мм | |
| 11 | Высота центра гирации по оси 1 | 1500 мм | |
| 12 | Вес оборудования нетто | ~3500 кг |
