HGTECH Slotted Liner
Арт. HGTECH Slotted Liner
Лазерный станок для резки труб
Мощность лазера: 4000 Вт
Диаметр трубы: 50 – 210 мм
Зона обработки; 12000 x 1500 мм
Цену можно уточнить через любую форму обратной связи на сайте
HGTECH Slotted Liner
Арт. HGTECH Slotted Liner

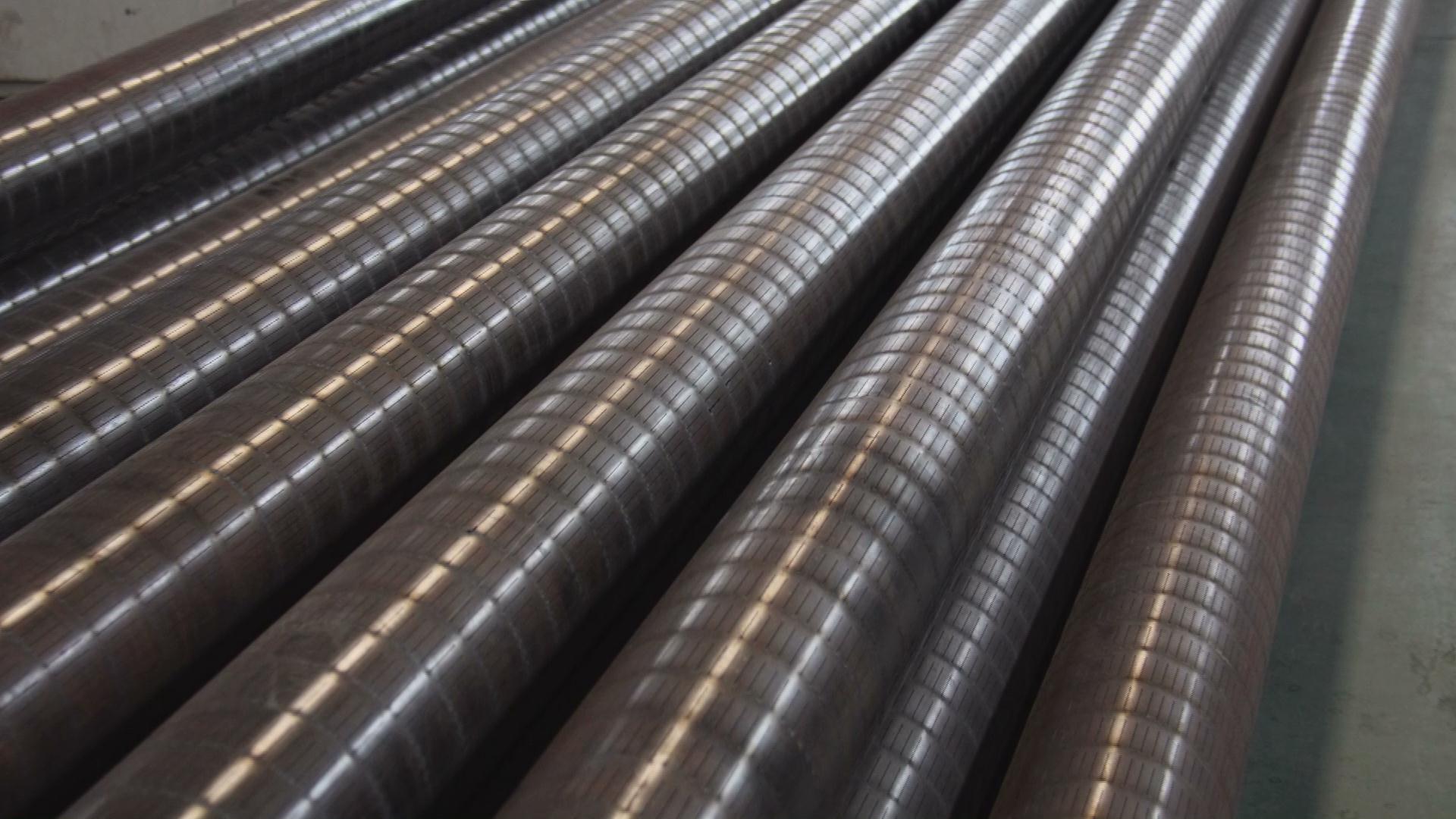

В интернет-магазине СТАНКИТ вы можете купить лазерный станок для резки щелевых обсадных труб, разработанный компанией HGTECH. Такие трубы используются в нефтедобыче для отделения извлеченного сырья от песка и камня в пласте.
Существует пять видов щелевых труб:
- мостовая;
- буровая;
- прорезная;
- компостированная;
- щелевая труба с проволочной обмоткой.
Станок обладает высокой жесткостью, устойчивостью к истиранию, защитой от коррозии. Он надежен и экономически эффективен для подготовки труб для длинных скважин или скважин с низкой производительностью.
Наши специалисты ответят на все интересующие вопросы о характеристиках и цене станка для лазерной резки HGTECH Slotted Liner, а также помогут вам заказать этот товар.
Особенности конструкции
В станок внедрены передовые технологии для качественной резки щелевых обсадных труб.

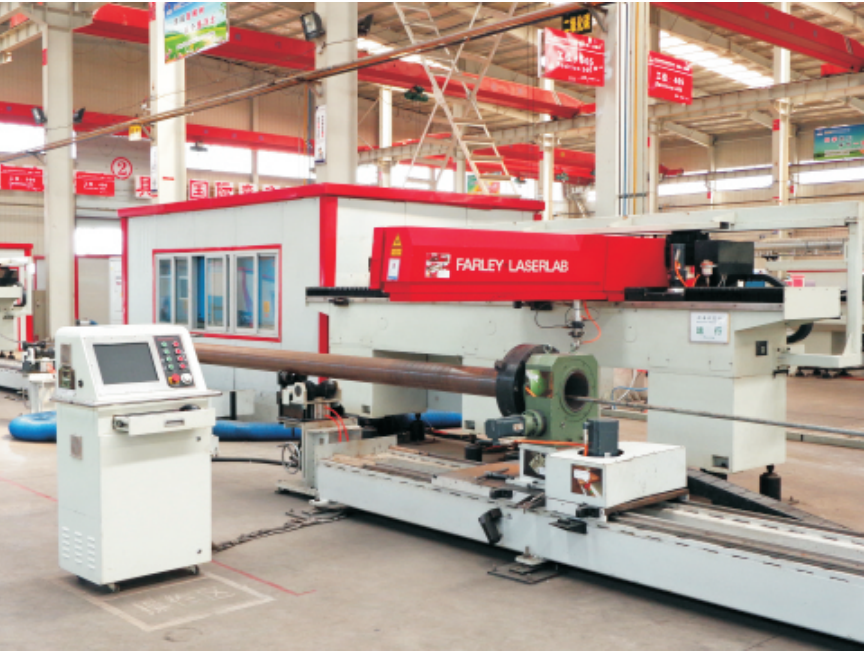

- Запатентованная консольная конструкция представляет собой открытую рабочую платформу размером 12 м x 1,5 м. Максимальный диаметр трубы – 240 мм.

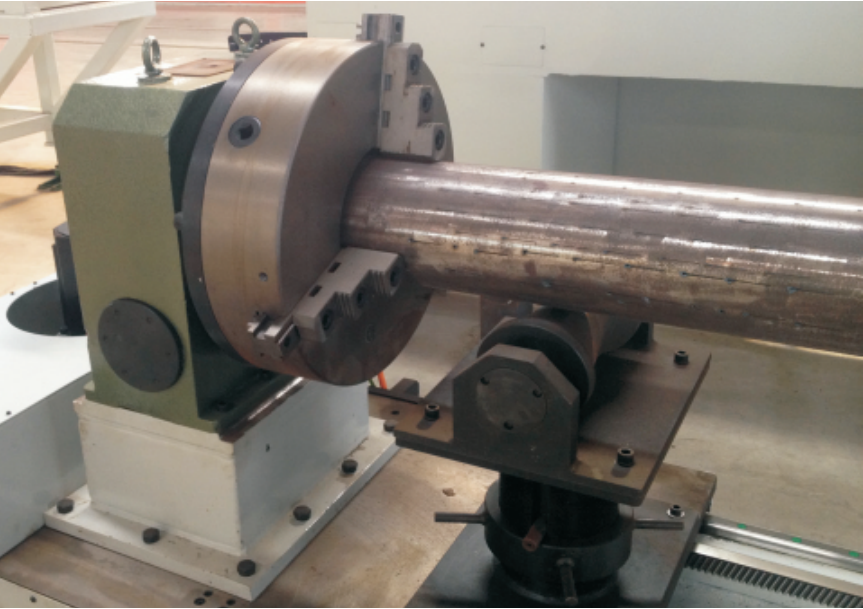

- Станок состоит из каркаса, консольной балки, специального зажима, высокоточного устройства смазки шарико-винтовой пары. Индивидуальная ось вращения резака, два патрона и червяк с переменным шагом надежно удерживают трубу. Плоский рабочий стол также может быть оборудован для резки пластин.
- Широкий диапазон конфигураций пропилов с продольной или спиральной линией для использования в различных условиях.

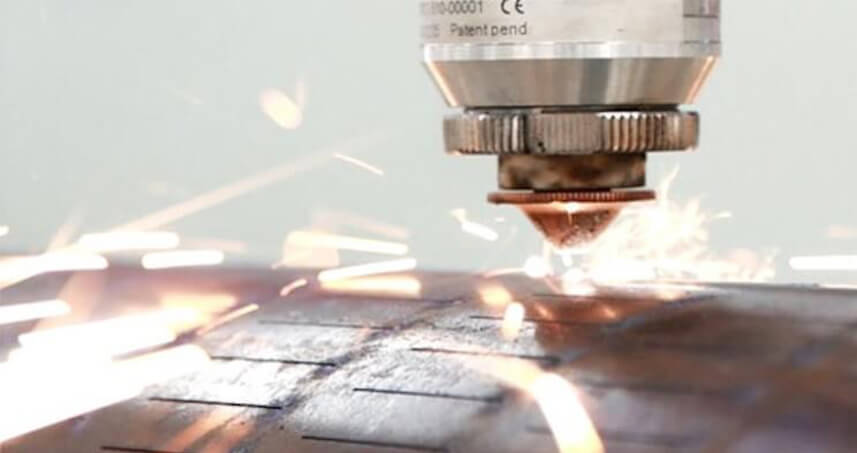

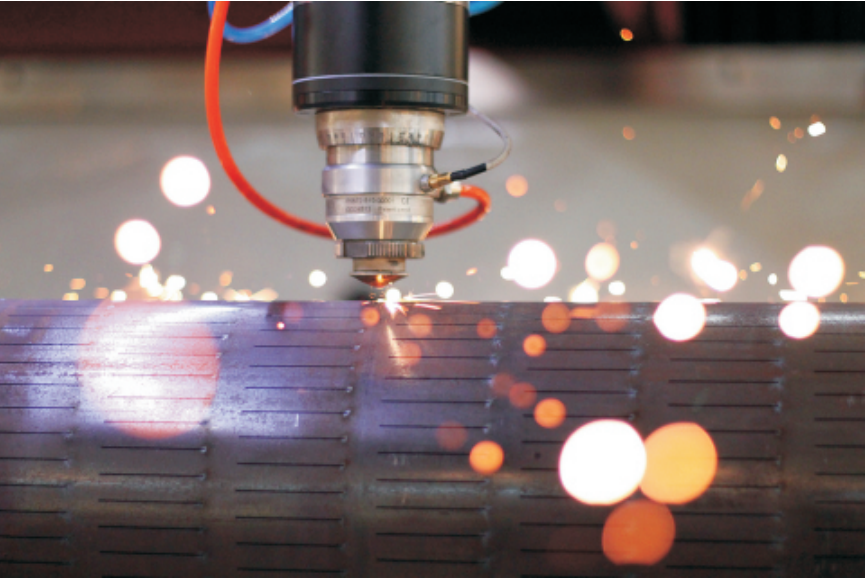

- Для резки щелевых обсадных труб используются специальный ультратонкий режущий диск и лазерный луч. Бифокальная лазерная головка (5'' и 7,5'') режет материал различной толщины. Она имеет системы автоматического позиционирования и защиты от столкновений.
- Фокусировка, высокая плотность и мощность лазерного луча подбираются системой так, чтобы тепловая энергия от рабочего газа и химической реакции лазерного луча поглощалась материалом. Это вызывает резкое повышение температуры лазерного пятна на поверхности корпуса, частичное плавление или газификацию материала заготовки и затем формирует отверстие.
Видео
1. Способы оформления заказа
- Онлайн-заявка: Нажмите кнопку «Узнать цену» или «Задать вопрос» на странице товара. Наш менеджер свяжется с вами в течение 15 минут- Через Email: Отправьте запрос "info@stankit.pro" с пометкой «Leapion DT-QXB»
- По телефону: Звоните по номеру +7 (937) 989-19-38 (рабочие дни с 9:00 до 18:00)
2. Доставка и монтаж
- Самовывоз: Со склада в Самаре (адрес уточняйте у менеджера)- Транспортной компанией: Доставка по РФ и СНГ (стоимость рассчитывается индивидуально)
- Пуско-наладка: Бесплатный монтаж и обучение ваших сотрудников (при покупке под ключ)
3. Дополнительные услуги
- Гарантия: 2 года на оборудование- Техподдержка 24/7
- Возможность тест-драйва аппарата на вашем производстве.
4. Этапы
1. Выбор оборудования. Вместе с нашим специалистом вы подбираете оборудование и уточняете необходимые параметры комплектации станка.2. Заключение договора. Обсуждаем комплектацию оборудования и окончательно рассчитываем его стоимость.
3. Оплата. При покупке оборудования со склада производится 100% оплата. При заказе оборудования «под заказ» — аванс 50%, остальная сумма оплачивается после прибытия станка на наш склад.
4. Трехэтапная проверка качества. Все оборудование проходит три стадии проверки: на производстве в Китае, на складе в России и перед отправкой покупателю.
5. Доставка или самовывоз. Мы доставляем оборудование по всей России и СНГ, гарантируя конкурентоспособные цены на доставку. Также доступен самовывоз.
1. Способы оплаты
- Безналичный расчет:
Для юридических и физических лиц (с оформлением договора и счетом на оплату). Реквизиты предоставляются менеджером после согласования заказа.
- Наличный расчет:
Для юридических и физических лиц (с оформлением договора и счетом на оплату). Реквизиты предоставляются менеджером после согласования заказа.
- Наличный расчет:
При самовывозе со склада или в офисе компании.
- Рассрочка/Лизинг
2. Условия оплаты
Требуется предоставление пакета документов (уточняйте у менеджера).
3. Документы и подтверждения
После оплаты вы получаете: Электронную квитанцию, закрывающие документы (счет-фактура, акт выполненных работ). Срок обработки платежа: 1-2 рабочих дня.
4. Безопасность и гарантии:
- Все транзакции защищены SSL-шифрованием
- Конфиденциальность данных гарантирована.
- Конфиденциальность данных гарантирована.
Остались вопросы?
Уточните детали у менеджера по телефону <+7 (937) 989-19-38>, через чат на сайте или email <info@stankit.pro>.Доставляем товары по РФ
Доставка тяжелых станков это специфическая логистическая задача. Нужно обеспечить его сохранность, застраховать от возможных повреждений, грамотно загрузить и разгрузить транспортное средство.
Наш логист имеет большой опыт в доставке крупногабаритных тяжелых станков.
Мы готовы самостоятельно доставить оборудование на вашу производственную площадку.
Однако, если вам удобнее самостоятельно забрать приобретенное оборудование, у вас не будет проблем.
Порядок доставки
| Зона обработки | 12000 x 1500 мм | |
| Мощность лазера | 4000 Вт | |
| Индивидуальная лазерная режущая головка | 5" и 7,5" | |
| Датчик PRECITEC | Высокое напряжение 25 кг/см2 |
|
| Система ЧПУ | Beckhoff / 611D 1FT6 | |
| Операционная система | Windows XP | |
| Максимальная длина трубы | 12 м | |
| Максимальная толщина стенок | 20 мм | |
| Диаметр трубы | От 50 мм до 210 мм | |
| Количество пропилов | Любое | |
| Ширина реза | 0,18 – 0,6 мм (±0,03 мм) | |
| Тип пропила | Параллельный, перекрестный, спираль | |
| Ось привода X/Y/Z | X: механизм и стойка Y/Z: шариковый винт |
|
| Ось X | Быстрая скорость | 50 м/мин |
| Длина хода | 2000 мм | |
| Точность позиционирования | ±0,03 мм | |
| Повторяемость | 0,03 мм | |
| Разрешение | 0,001 мм | |
| Ось Y | Быстрая скорость | 30 м/мин |
| Длина хода | 1500 мм | |
| Точность позиционирования | ±0,03 мм | |
| Повторяемость | 0,03 мм | |
| Разрешение | 0,001 мм | |
| Ось Z | Длина хода | 100 мм |
| Разрешение | 0,001 мм | |
| Ось A | Точность позиционирования | ±0,05° |
| Область | Максимальная длина трубы: 12 м Диаметр: 240 мм |
|
| Повторяемость | ±0,01° | |
| Минимальное разрешение | 0,001° | |
| Скорость вращения | 7200°/мин | |
Приложение: Спецификация обсадной трубы с прорезями
| Корпус стандарта API | ВД (мм) | Длина (м) | Длина слота (мм) | Номер слота/м | Ширина слота (мм) | Допуск слота | Действительный фильтр (см2/м) | Макс. сила (Кн) | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Спецификация (мм) | Толщина (мм) | На вес (кг/м) | ||||||||
| 60,32 | 5 | 6,84 | 50,3 | 3 | 80 | 200 | 0,3 | ±50 | 48 | 512,54 |
| 73.02 | 5,5 | 9.15 | 62 | 3 | 80 | 240 | 0,3 | ±50 | 57,6 | 688,55 |
| 88,9 | 6,5 | 13.22 | 75,9 | 3 | 80 | 280 | 0,3 | ±50 | 67,2 | 995,1 |
| 101,6 | 6,5 | 15.22 | 88,6 | 3 | 80 | 300 | 0,3 | ±50 | 72 | 1151,2 |
| 114,3 | 7 | 18.47 | 100,3 | 10 | 80 | 320 | 0,3 | ±50 | 76,8 | 1400,4 |
| 127 | 7.52 | 22.13 | 112 | 10 | 80 | 340 | 0,3 | ±50 | 81,6 | 1673,8 |
| 139,7 | 7,72 | 25.11 | 124,3 | 10 | 80 | 360 | 0,3 | ±50 | 86,4 | 1900,2 |
| 9.17 | 29.48 | 121,4 | 10 | 80 | 360 | 0,3 | ±50 | 86,4 | 2232,4 | |
| 168,3 | 8,94 | 35.09 | 150,4 | 10 | 80 | 400 | 0,3 | ±50 | 96 | 2672,95 |
| 177,8 | 8.05 | 33,68 | 161,7 | 10 | 80 | 440 | 0,3 | ±50 | 105,6 | 2559,2 |
| 9.19 | 38.19 | 159,4 | 10 | 80 | 440 | 0,3 | ±50 | 105,6 | 2940,7 | |
